Instrukcja obsługi konwertera mediów TP-Link TL-FC111PB-20
Szybki przewodnik po instalacji i konfiguracji konwertera mediów TP-Link TL-FC111PB-20. Dowiedz się, jak podłączyć urządzenia z interfejsem optycznym i PoE, sprawdź znaczenie diod LED oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dokument dotyczy konwertera mediów TP-Link TL-FC111PB-20, który umożliwia rozszerzenie sieci Ethernet przy użyciu światłowodu. Urządzenie posiada port PoE, który dostarcza zasilanie i dane do urządzeń takich jak kamery IP czy punkty dostępowe (AP). Maksymalna moc wyjściowa PoE wynosi 15.4W. Urządzenie nie obsługuje urządzeń PoE wymagających więcej niż 15.4W.
Wyjaśnienie diod LED
- PWR: Świeci, gdy zasilanie jest włączone; wyłączona, gdy brak zasilania.
- Link/Act: Świeci przy poprawnym połączeniu; miga podczas przesyłania lub odbierania danych; wyłączona przy nieprawidłowym połączeniu.
- PoE: Świeci, gdy zasilanie PoE jest dostarczane poprawnie; wyłączona, gdy zasilanie jest nieprawidłowe lub brak zasilania.
Scenariusze połączeń
Instrukcja przewiduje dwa główne scenariusze instalacji:
- Scenariusz 1 (Urządzenia z interfejsem optycznym): Podłącz urządzenie Ethernet z portem optycznym do konwertera za pomocą kabla światłowodowego LC-SC. Następnie podłącz konwerter do urządzenia PoE (np. kamery IP) za pomocą kabla Ethernet (skrętki).

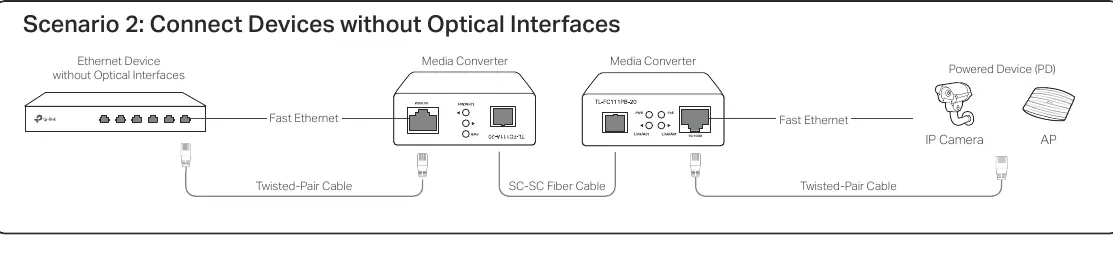

- Scenariusz 2 (Urządzenia bez interfejsu optycznego): Podłącz urządzenie Ethernet bez portu optycznego do pierwszego konwertera za pomocą kabla Ethernet. Połącz dwa konwertery kablem światłowodowym SC-SC. Drugi konwerter podłącz do urządzenia PoE za pomocą kabla Ethernet.
Dane techniczne
- Standardy: IEEE 802.3, IEEE 802.3i, IEEE802.3u, IEEE802.3af.
- Złącza: 1x SC fiber optic, 1x RJ45.
- Zasięg transmisji: do 20 km.
- Światłowód: 9/125 μm single-mode.
- Zasilanie PoE: 802.3af, do 15.4 W.
- Wymiary: 94.5 x 73 x 27 mm.
Bezpieczeństwo
Urządzenie należy trzymać z dala od wody, ognia, wilgoci i źródeł ciepła. Nie należy samodzielnie demontować ani naprawiać urządzenia. Należy używać wyłącznie zasilaczy dostarczonych przez producenta. Nie należy patrzeć bezpośrednio w wiązkę światła lub port optyczny podczas pracy urządzenia, gdyż może to uszkodzić wzrok.
Informacje o producencie
TP-Link
Praktyczna pomoc
Typowe problemy
Brak zasilania urządzenia PoE
Upewnij się, że urządzenie PoE nie wymaga więcej niż 15.4W mocy. Sprawdź, czy dioda PoE na konwerterze świeci.
Brak połączenia sieciowego
Sprawdź, czy kabel światłowodowy jest poprawnie wpięty i czy dioda Link/Act świeci lub miga.
Przed użyciem
- Sprawdź, czy urządzenie PoE nie wymaga więcej niż 15.4W.
- Przygotuj odpowiedni kabel światłowodowy (LC-SC lub SC-SC w zależności od scenariusza).
- Upewnij się, że zasilacz jest podłączony do sprawnego gniazdka.
- Sprawdź, czy używasz kabla Ethernet kategorii 5 lub wyższej dla 100BASE-TX.
Parametry w praktyce
- PoE (Power over Ethernet)
- Technologia przesyłająca zasilanie i dane jednym kablem Ethernet, max 15.4W.
- Zasięg transmisji
- Maksymalna odległość między urządzeniami wynosi 20 km przy użyciu światłowodu single-mode.
Ilustracje i schematy
- Scenariusz 1 pokazuje bezpośrednie połączenie urządzenia z portem optycznym do konwertera.
- Scenariusz 2 pokazuje połączenie dwóch konwerterów w celu obsługi urządzeń bez portów optycznych.
Zgodność modelu
- Urządzenie obsługuje standardy IEEE 802.3af.
- Nie jest kompatybilne z urządzeniami PoE wymagającymi mocy powyżej 15.4W.
