Instrukcja wymiany wymiennika ciepła gazowego Trane Precedent

Profesjonalna instrukcja wymiany wymiennika ciepła w urządzeniach gazowych Trane Precedent. Dowiedz się, jak bezpiecznie przeprowadzić demontaż i montaż, jakie narzędzia są potrzebne oraz jak prawidłowo uszczelnić układ.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera procedurę wymiany wymiennika ciepła w jednostkach Trane Precedent (3-5 ton). Prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie przeszkolenie. Niewłaściwa instalacja lub serwis mogą prowadzić do poważnych obrażeń, śmierci lub uszkodzenia mienia.

Środki ostrożności i bezpieczeństwo

  • Środki ochrony indywidualnej (PPE): Przed przystąpieniem do prac należy założyć odpowiednie środki ochrony, w tym rękawice odporne na przecięcia, okulary ochronne, kask oraz odzież chroniącą przed łukiem elektrycznym.
  • Czynnik chłodniczy: Urządzenie wykorzystuje czynnik R-454B (A2L), który jest łatwopalny. Należy używać wyłącznie sprzętu serwisowego przystosowanego do obsługi tego czynnika.
  • Zasilanie i gaz: Przed serwisem należy bezwzględnie odciąć dopływ gazu oraz odłączyć zasilanie elektryczne, stosując procedury blokady/oznakowania (lockout/tagout).

Wymagane narzędzia i części

  • Klucz nasadowy 5/16 cala.
  • Długi klucz nasadowy 5/16 cala (12-15 cali).
  • Grzechotka z przedłużką.
  • Nóż lub przecinak.
  • Uszczelniacz silikonowy odporny na temperaturę do 500°F (dostarczany przez serwisanta).
  • Części z zestawu: wymiennik ciepła, tylna blokada piankowa, izolacja rur.

Procedura wymiany wymiennika ciepła

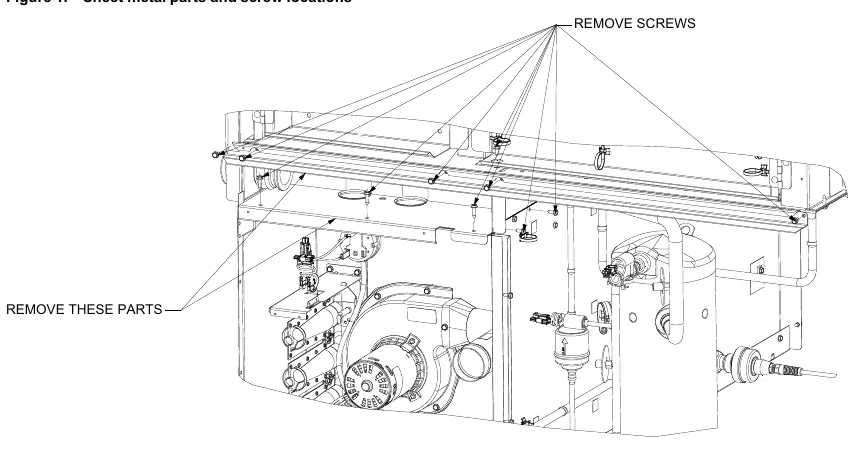

Lokalizacja śrub i części z blachy
Lokalizacja śrub i części z blachy

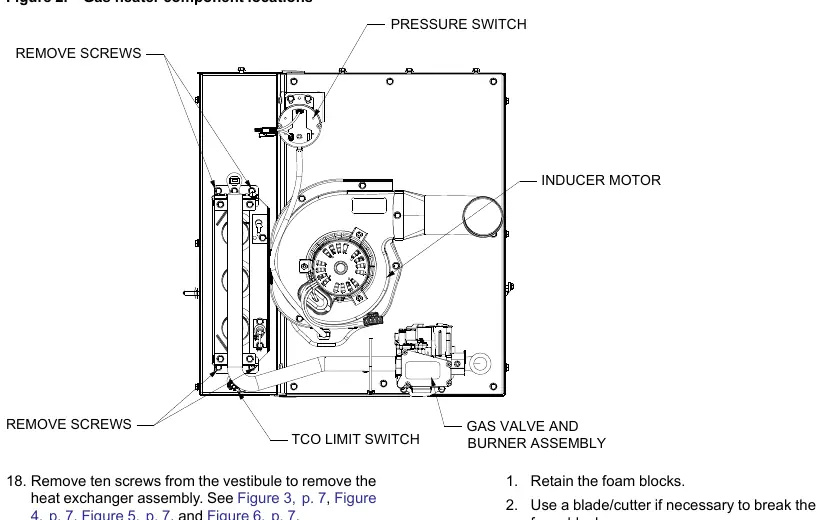

Lokalizacja komponentów nagrzewnicy gazowej
Lokalizacja komponentów nagrzewnicy gazowej

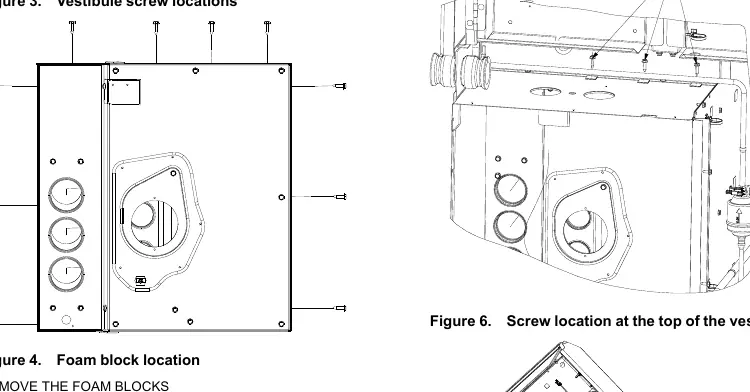

Lokalizacja śrub przedsionka
Lokalizacja śrub przedsionka
  1. Odłącz zasilanie elektryczne i dopływ gazu.
  2. Zdemontuj panele dostępowe, przednie słupki środkowe oraz tylną osłonę kanału.
  3. W przypadku konfiguracji poziomej, zdemontuj kanały łączące.
  4. Zdemontuj tacę ociekową kondensatu.
  5. Odłącz przewody od komponentów w komorze grzewczej (TCO1, presostat, zawór gazowy) i wyprowadź je przez otwory przelotowe.
  6. Odłącz przewód zapłonowy wysokiego napięcia oraz wąż silikonowy presostatu.
  7. Zdemontuj zawór gazowy, rurę rozdzielacza, zespół palnika, ogranicznik TCO1 oraz silnik induktora.
  8. Usuń starą uszczelkę za dmuchawą spalania (zastąp ją nową z zestawu).
  9. Zdemontuj dziesięć śrub z przedsionka, aby wyjąć zespół wymiennika ciepła.
  10. W razie potrzeby zdemontuj pręt wsporczy wymiennika ciepła.
  11. Przy pomocy dwóch osób wysuń stary wymiennik ciepła przez przednią część urządzenia.
  12. Wsuń nowy wymiennik ciepła, upewniając się, że zahacza o pręt wsporczy.

Uszczelnienie i montaż końcowy

Po zamontowaniu nowego wymiennika należy wykonać następujące czynności:

Uszczelnienie boków wymiennika ciepła
Uszczelnienie boków wymiennika ciepła
  • Nałóż warstwę silikonu wysokotemperaturowego na wszystkie cztery boki wymiennika ciepła.
  • Zabezpiecz odsłonięte rury chłodnicze za pomocą izolacji i opasek zaciskowych.
  • Użyj pianki blokującej, aby uszczelnić szczeliny wokół rur (ok. 0.5 cala grubości), zapobiegając wyciekom powietrza.
  • Zmontuj urządzenie w kolejności odwrotnej do demontażu.

Informacje o producencie

Trane

Profil marki

Praktyczna pomoc

Typowe problemy

Wyciek powietrza wokół rur

Przytnij tylny blok piankowy na kawałki o grubości ok. 0.5 cala i uszczelnij szczeliny na końcach rur.

Ryzyko porażenia prądem lub wybuchu

Zawsze odcinaj zasilanie elektryczne i dopływ gazu przed serwisem. Stosuj procedury lockout/tagout.

Przed użyciem

  • Upewnij się, że posiadasz odpowiednie środki ochrony indywidualnej (PPE).
  • Przygotuj uszczelniacz silikonowy odporny na 500°F.
  • Odłącz zasilanie elektryczne i dopływ gazu.
  • Przygotuj klucze nasadowe 5/16 cala.
  • Upewnij się, że masz drugą osobę do pomocy przy wyjmowaniu wymiennika.

Ilustracje i schematy

  • Rysunki pokazują lokalizację śrub mocujących wymiennik ciepła oraz sposób prowadzenia przewodów.
  • Schemat uszczelnienia wskazuje na konieczność nałożenia silikonu na wszystkie cztery boki wymiennika.

Zgodność modelu

  • Dotyczy jednostek Trane Precedent o wydajności 3-5 ton.
  • Modele: (Y, D)SK*(036-060)S(0, A)(L, M, H) oraz YHK*036S(0, A)(L, M, H).
