Instrukcja montażu zestawu oświetlenia podwozia LED Traxxas 10590-BLUE

Opis produktu

Zestaw oświetlenia podwozia LED Traxxas 10590-BLUE został zaprojektowany specjalnie dla modeli z podwoziem 4-Tec 2.0. Zestaw zawiera kompletne moduły oświetlenia, zasilacz 3V, uchwyt montażowy oraz niezbędne elementy montażowe, zapewniając efektowne oświetlenie modelu.

Montaż zestawu

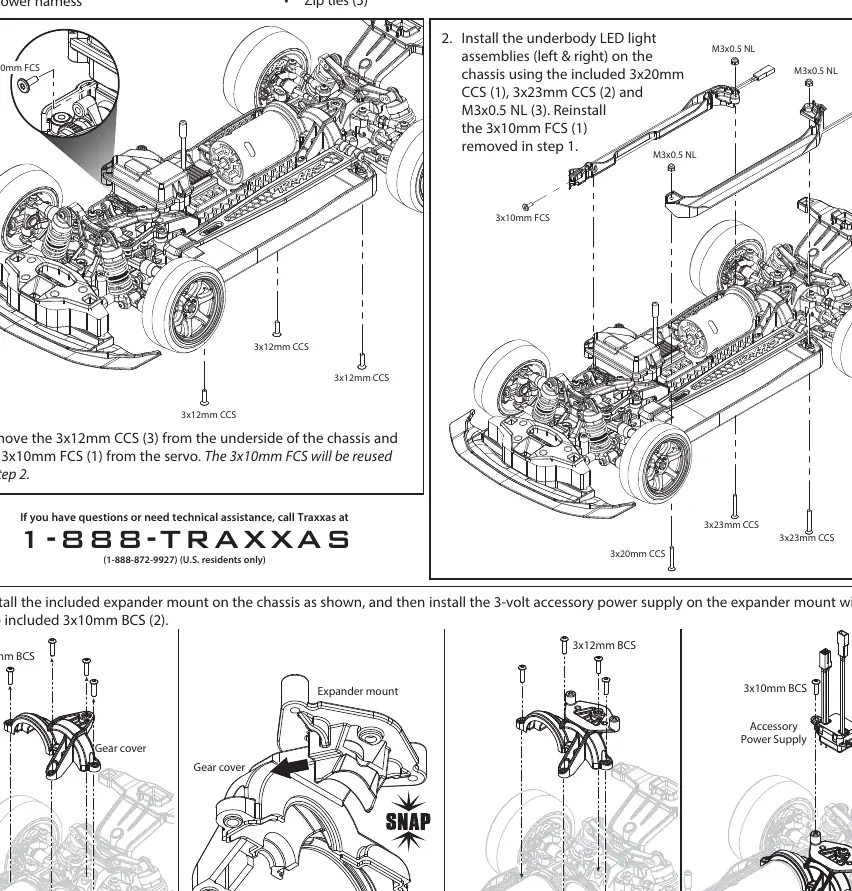

Proces instalacji wymaga użycia kluczy imbusowych 2.0 mm i 2.5 mm oraz klucza nasadowego 5.5 mm. Montaż przebiega w trzech głównych etapach:

• Przygotowanie podwozia: Należy zdemontować śruby mocujące z podwozia oraz serwomechanizmu, które zostaną wykorzystane ponownie.
• Instalacja oświetlenia: Moduły LED (lewy i prawy) montuje się do podwozia za pomocą dołączonych śrub z łbem stożkowym oraz nakrętek zabezpieczających.
• Montaż zasilania: Uchwyt zasilacza montuje się na podwoziu, a następnie instaluje sam zasilacz 3V za pomocą śrub z łbem walcowym.

Podłączenie elektryczne

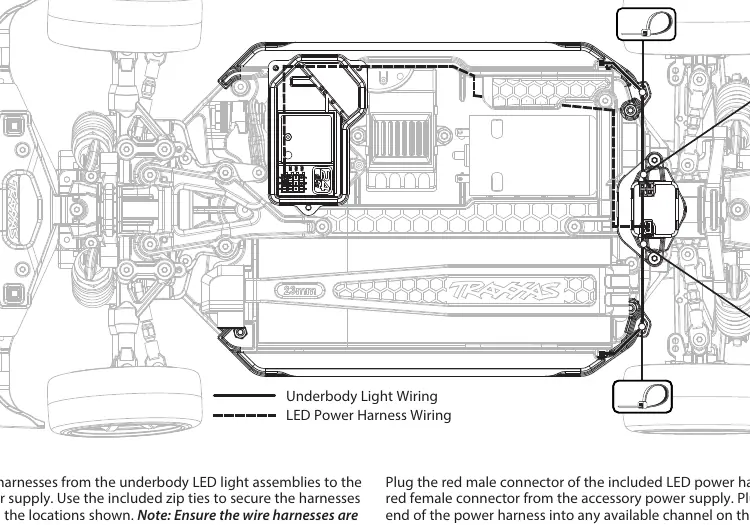

Po zamontowaniu komponentów należy poprowadzić wiązki przewodów od modułów LED do zasilacza. Użyj dołączonych opasek zaciskowych, aby zabezpieczyć przewody na podwoziu. Ważne: Upewnij się, że przewody są poprowadzone z dala od ruchomych części modelu oraz gorących powierzchni. Podłącz czarne złącza męskie z zasilacza do czarnych złączy żeńskich modułów LED, a czerwone złącze zasilania do odbiornika w wolnym kanale.

Bezpieczeństwo i konserwacja

Oświetlenie włącza się automatycznie po podłączeniu akumulatora do modelu. Zawsze odłączaj akumulator, gdy model nie jest używany, aby uniknąć rozładowania. Regularnie sprawdzaj stan przewodów pod kątem przetarć lub uszkodzeń mechanicznych. W przypadku awarii elektroniki, Traxxas oferuje ograniczoną gwarancję na wady materiałowe i wykonawcze przez 30 dni od daty zakupu, a po tym okresie dostępna jest naprawa w stałej cenie.
