Instrukcja montażu zestawu oświetlenia podwozia LED Traxxas 10590-BLUE
Przewodnik instalacji zestawu oświetlenia LED dla modeli Traxxas 4-Tec 2.0. Zawiera kroki montażu modułów świetlnych, instalację zasilacza, schemat okablowania oraz wskazówki dotyczące bezpiecznego prowadzenia przewodów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu zestawu oświetlenia podwozia LED dla modeli Traxxas 4-Tec 2.0. Zestaw pozwala na dodanie oświetlenia do podwozia, wymagając demontażu kilku śrub podwozia i serwomechanizmu oraz instalacji dedykowanego zasilacza 3V. Kluczowym wymogiem bezpieczeństwa jest poprawne poprowadzenie przewodów z dala od ruchomych części oraz gorących powierzchni modelu.
Elementy zestawu
- Moduły oświetlenia LED podwozia (lewy i prawy)
- Zasilacz akcesoriów 3V
- Uchwyt ekspandera telemetrii
- Wiązka zasilająca LED
- Zestaw śrub montażowych (3x20mm CCS, 3x23mm CCS, 3x10mm BCS)
- Nakrętki nylonowe M3x0.5 (3 szt.)
- Opaski zaciskowe (5 szt.)
Montaż oświetlenia
- Zdemontuj śruby 3x12mm CCS od spodu podwozia oraz śrubę 3x10mm FCS z serwomechanizmu. Zachowaj śrubę 3x10mm FCS do ponownego użycia.
- Zamontuj moduły oświetlenia LED na podwoziu, używając dołączonych śrub 3x20mm CCS, 3x23mm CCS oraz nakrętek M3x0.5. Przykręć ponownie śrubę 3x10mm FCS.
- Zamontuj uchwyt ekspandera na podwoziu, a następnie przymocuj zasilacz 3V do uchwytu za pomocą śrub 3x10mm BCS.
Podłączenie elektryczne
Poprowadź wiązki przewodów od modułów LED do zasilacza, zabezpieczając je opaskami zaciskowymi w miejscach pokazanych na schemacie. Podłącz czarne męskie złącza zasilacza do czarnych żeńskich złączy wiązek LED. Czerwone złącze wiązki zasilającej podłącz do czerwonego złącza zasilacza, a drugi koniec wepnij do dowolnego wolnego kanału w odbiorniku. Oświetlenie włącza się automatycznie po podłączeniu akumulatora do modelu. Zawsze odłączaj akumulator, gdy model nie jest używany.
Kontakt
W razie pytań lub potrzeby wsparcia technicznego, skontaktuj się z Traxxas pod numerem 1-888-TRAXXAS (1-888-872-9927) lub adresem e-mail [email protected].
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność połączeń złączy (czarne złącza LED, czerwone złącze zasilania) oraz czy wtyczka zasilająca jest poprawnie wpięta do kanału odbiornika.
Użyj dołączonych opasek zaciskowych, aby zabezpieczyć wiązki przewodów do podwozia w miejscach pokazanych na schemacie, upewniając się, że są z dala od ruchomych elementów.
Przed użyciem
- Przygotuj klucze imbusowe 2.5mm i 2.0mm oraz klucz nasadowy 5.5mm.
- Upewnij się, że posiadasz wszystkie elementy zestawu wymienione w instrukcji.
- Odłącz akumulator od modelu przed rozpoczęciem prac montażowych.
- Sprawdź, czy śruby 3x10mm FCS z serwomechanizmu zostały zachowane do ponownego montażu.
Parametry w praktyce
- Śruby 3x20mm/3x23mm CCS
- Śruby z łbem stożkowym (Countersunk Cap Screws) używane do montażu modułów oświetlenia w podwoziu.
Ilustracje i schematy

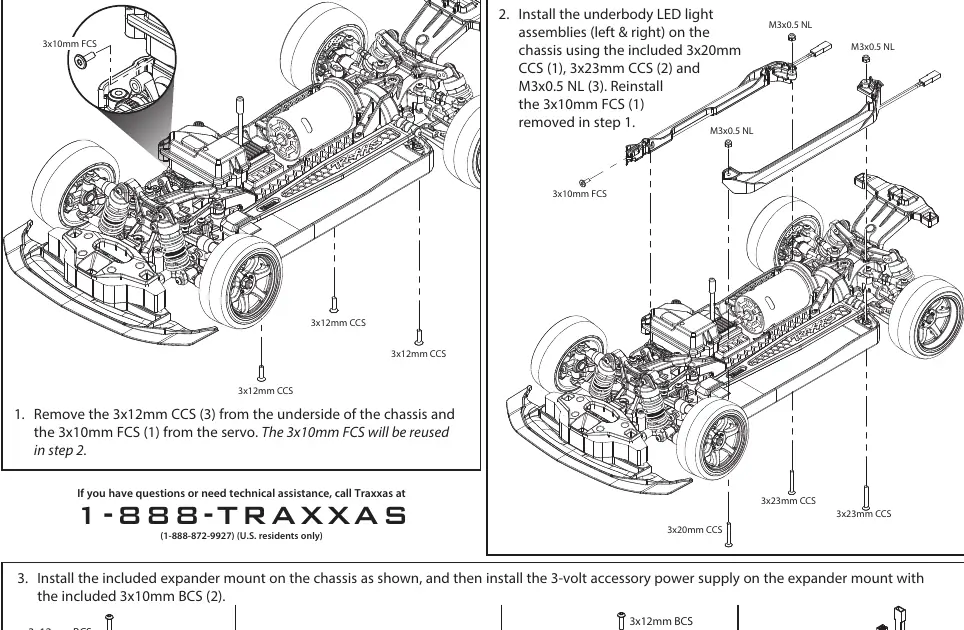

- Schemat na stronie 1 pokazuje dokładne punkty montażowe śrub dla modułów LED i uchwytu zasilacza.

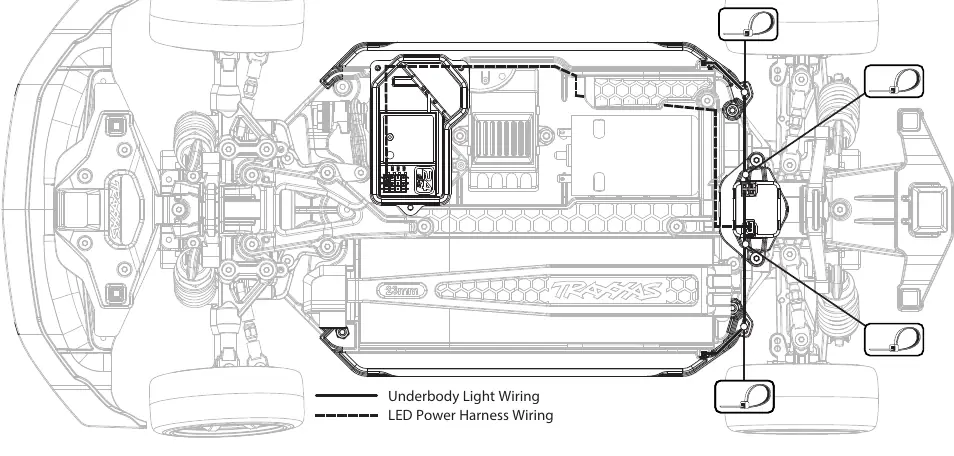

- Schemat okablowania na stronie 2 ilustruje trasę prowadzenia przewodów wzdłuż podwozia oraz sposób łączenia złączy.
Zgodność modelu
- Zestaw przeznaczony dla modeli Traxxas 4-Tec 2.0.
- Zasilacz akcesoriów wymaga wolnego kanału w odbiorniku.
