Instrukcja obsługi szafki nocnej wiszącej Treevol Furniture 1-Drawer
Szybki przewodnik montażu szafki nocnej wiszącej Treevol Furniture 1-Drawer. Sprawdź listę elementów, instrukcję krok po kroku, montaż na ścianie oraz zalecenia dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szafka nocna wisząca Treevol Furniture 1-Drawer wymaga samodzielnego montażu. Ze względu na konstrukcję, zaleca się montaż w dwie osoby. Przed przystąpieniem do pracy należy sprawdzić kompletność wszystkich paneli (oznaczonych literami A-M) oraz okuć. Szafka jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń i wymaga trwałego zamocowania do ściany w celu uniknięcia przewrócenia.
Wymagane narzędzia i przygotowanie
- Śrubokręt krzyżakowy
- Śrubokręt płaski
- Młotek
- Płaska, czysta powierzchnia do pracy (np. karton z opakowania lub dywan)
Opcjonalnie można użyć wkrętarki elektrycznej, aby przyspieszyć pracę.
System montażowy Minifix
Instrukcja wykorzystuje system złączy Minifix, składający się z trzpienia (spreading bolt) oraz mimośrodu (Minifix cam). Aby poprawnie połączyć elementy:
- Włóż kołek drewniany w otwór i delikatnie dobij młotkiem.
- Włóż mimośród w otwór tak, aby mała strzałka na jego powierzchni była skierowana w stronę krawędzi panelu.
- Wkręć trzpień w odpowiedni otwór.
- Po połączeniu paneli, przekręć mimośród o 180 stopni śrubokrętem krzyżakowym, aby zablokować połączenie.
Montaż szafki
Montaż składa się z 22 kroków, obejmujących łączenie paneli korpusu oraz montaż prowadnic szuflady. Kluczowe jest zwrócenie uwagi na orientację paneli (oznaczenia literowe) oraz poprawne umieszczenie prowadnic szuflady (zwróć uwagę na oznaczenia "Front" na schematach).
Montaż na ścianie
Po złożeniu szafki należy ją przymocować do ściany:
- Wymierz i zaznacz punkty na ścianie zgodnie z wymiarami podanymi w instrukcji.
- Wywierć otwory wiertłem 5/16 cala.
- Włóż kołki rozporowe do otworów.
- Przykręć szafkę do ściany za pomocą dołączonych śrub.
Konserwacja i pielęgnacja
- Nie maluj szafki.
- Używaj wyłącznie wewnątrz pomieszczeń, unikaj bezpośredniego nasłonecznienia.
- Czyść okucia suchą szmatką.
- Do czyszczenia powierzchni używaj łagodnego roztworu mydła lub wilgotnej szmatki; unikaj rozpuszczalników.
- Nie przeciążaj szafki.
- Nie przesuwaj szafki ciągnąc ją po podłodze – zawsze podnoś ją z pomocą drugiej osoby.
- Unikaj kontaktu z wodą, ogniem i źródłami wysokiej temperatury.
Praktyczna pomoc
Typowe problemy
Szafka nie jest stabilna po złożeniu
Sprawdź, czy wszystkie mimośrody (Minifix) zostały dokręcone o 180 stopni.
Trudności z montażem prowadnic szuflady
Upewnij się, że prowadnice są zamontowane zgodnie z oznaczeniem 'Front' i że plastikowy ogranicznik jest skierowany w odpowiednią stronę.
Szafka chwieje się na ścianie
Upewnij się, że użyto odpowiednich kołków rozporowych do typu ściany i że szafka została poprawnie dokręcona do ściany.
Przed użyciem
- Sprawdź kompletność paneli (A-M)
- Sprawdź zawartość worka z okuciami
- Przygotuj śrubokręt krzyżakowy, płaski i młotek
- Znajdź pomocnika do montażu
- Przygotuj płaską powierzchnię do pracy
Parametry w praktyce
- System Minifix
- Złącze składające się z trzpienia i mimośrodu, wymagające dokręcenia o 180 stopni.
Ilustracje i schematy

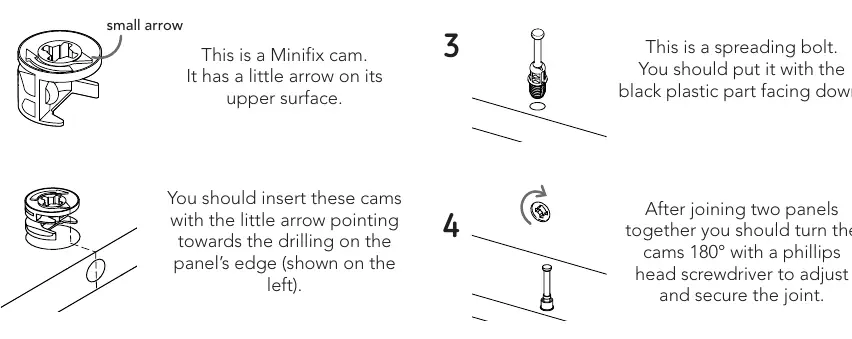

- Strona 5: Instrukcja obsługi systemu Minifix i kołków drewnianych.

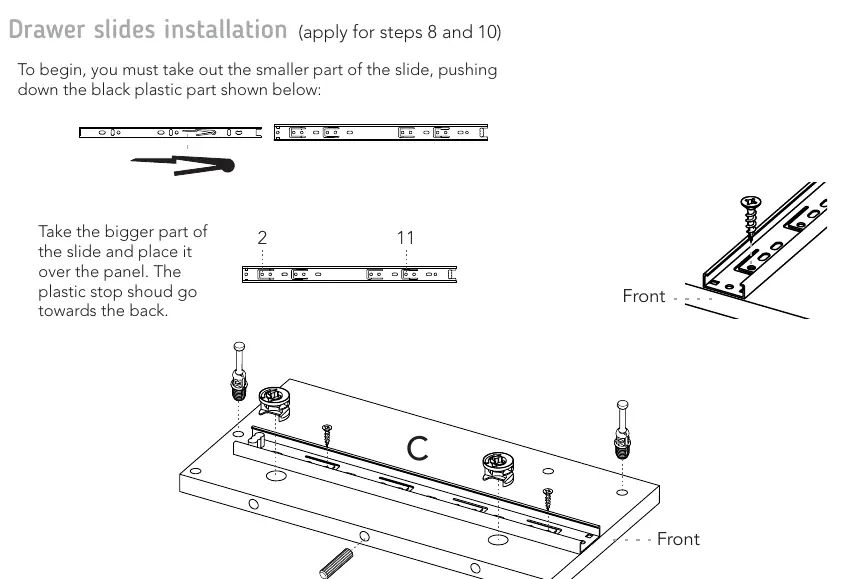

- Strona 9: Instrukcja montażu prowadnic szuflady.

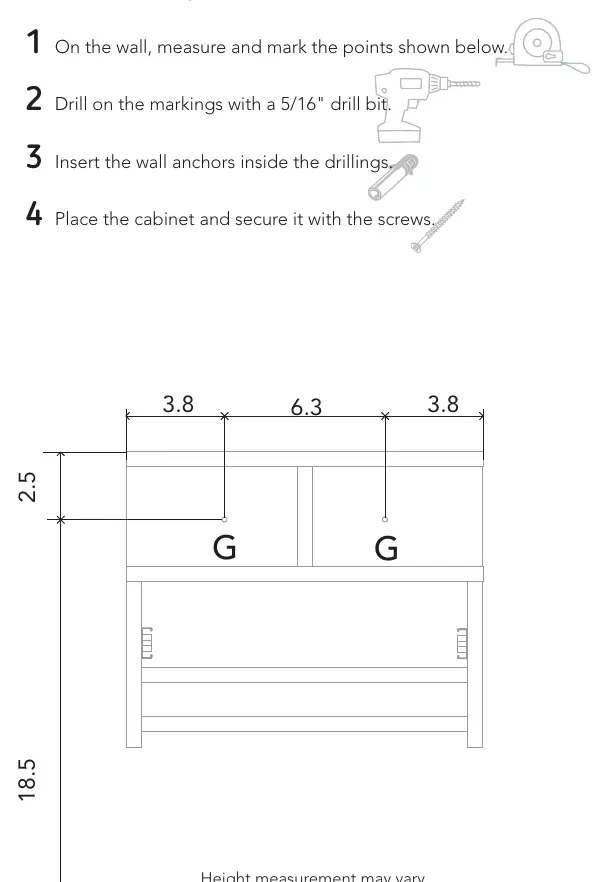

- Strona 17: Schemat montażu szafki do ściany.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Wymaga montażu na ścianie.
