Instrukcja obsługi konwertera mediów TRENDnet TI-F711SFP

Najważniejsze informacje z instrukcji

Przemysłowy konwerter mediów TRENDnet TI-F711SFP to urządzenie klasy IP50, zaprojektowane do pracy w trudnych warunkach środowiskowych. Umożliwia konwersję sygnału między portem 10G Ethernet a portem 10G SFP+. Urządzenie wspiera redundancję zasilania, montaż na szynie DIN oraz posiada zaawansowane funkcje diagnostyczne, takie jak Link Fault Pass Through (LFPT).

Opis urządzenia

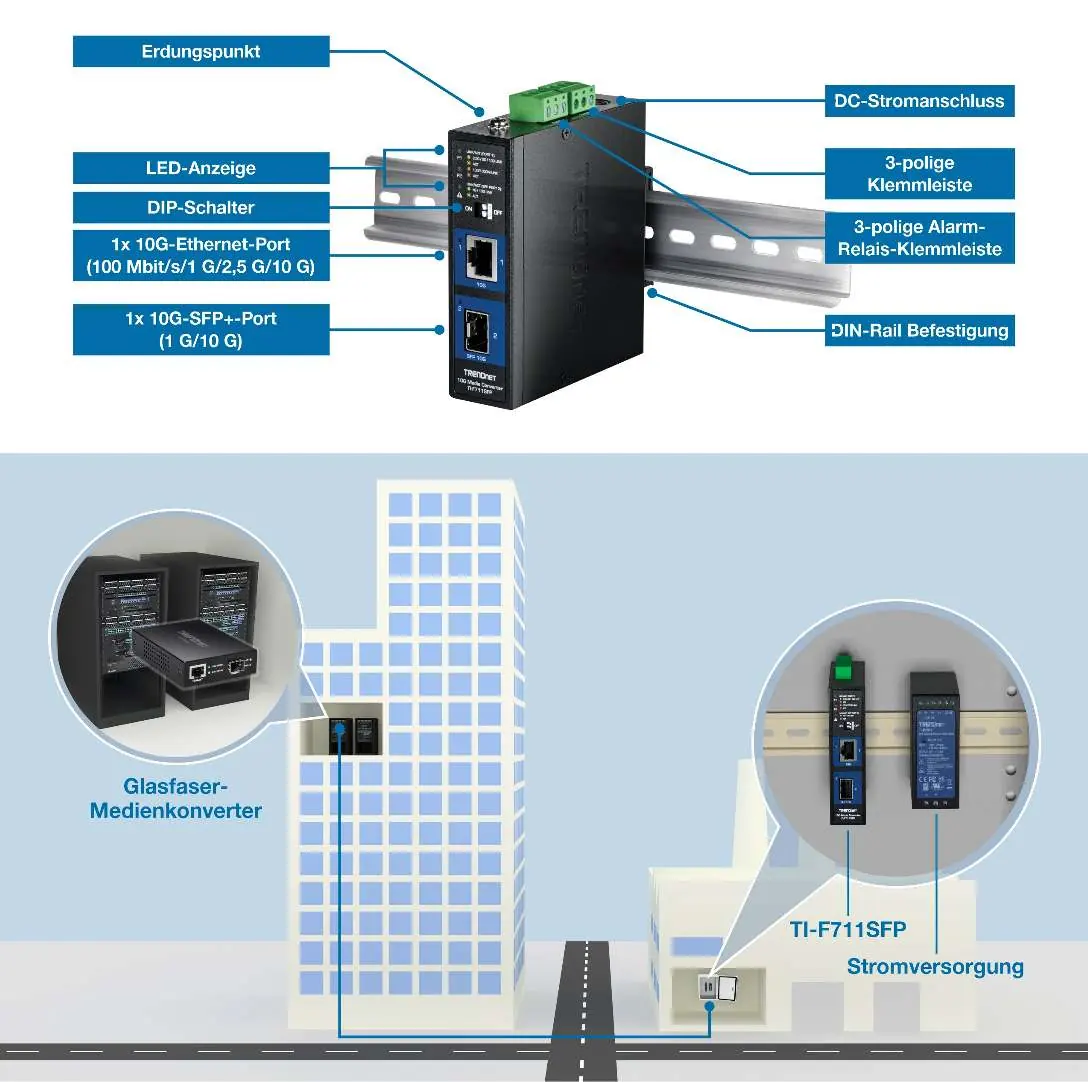

Konwerter wyposażony jest w następujące elementy:

• Port 10G Ethernet: Obsługuje prędkości 100 Mbit/s, 1 G, 2,5 G oraz 10 G.
• Port 10G SFP+: Przeznaczony do modułów światłowodowych (1 G / 10 G).
• Przełączniki DIP: Służą do konfiguracji funkcji LFPT oraz EEE.
• Złącza zasilania: Dwa wejścia DC (9-60 V) zapewniające redundancję.
• Wyjście alarmowe: Przekaźnik alarmowy aktywowany w przypadku awarii zasilania.
• Punkt uziemienia: Zapewnia ochronę przed przepięciami.

Montaż i instalacja

Urządzenie jest przystosowane do pracy w warunkach przemysłowych i może być montowane na dwa sposoby:

• Montaż na szynie DIN: Wykorzystaj dołączony uchwyt do szyny DIN, aby bezpiecznie zamocować konwerter w szafie sterowniczej.
• Montaż ścienny: Użyj dołączonych akcesoriów do montażu na płaskiej powierzchni.

Ważne: Upewnij się, że miejsce instalacji zapewnia odpowiednią cyrkulację powietrza, mimo że urządzenie jest odporne na temperatury od -40°C do 75°C.

Konfiguracja przełączników DIP

Na przednim panelu znajdują się dwa przełączniki DIP, które pozwalają na zmianę trybu pracy:

• Przełącznik 1 (LFPT): Włącza lub wyłącza funkcję Link Fault Pass Through (domyślnie: WŁĄCZONY). Funkcja ta pozwala na identyfikację błędów połączenia.
• Przełącznik 2 (EEE): Włącza lub wyłącza funkcję Energy Efficient Ethernet (domyślnie: WYŁĄCZONY).

Zasilanie i bezpieczeństwo

Konwerter obsługuje szeroki zakres napięcia wejściowego 9-60 V DC. Dzięki dwóm wejściom zasilania, możliwe jest podłączenie dwóch niezależnych źródeł prądu, co zapewnia ciągłość pracy w przypadku awarii jednego z nich. Urządzenie posiada zabezpieczenie przed przeciążeniem oraz ochronę przeciwprzepięciową 6 kV na porcie RJ45.

Dane techniczne

• Standardy: IEEE 802.3, 802.3u, 802.3ab, 802.3bz, 802.3an, 802.3ae, 802.3x, 802.3az.
• Przepustowość: Switching Fabric 20 Gbps.
• Obudowa: Metalowa, klasa szczelności IP50.
• Wymiary: 120 x 98 x 30 mm.
• Waga: 334 g.
