Instrukcja obsługi switcha przemysłowego Trendnet TI-G5062

Szybki przewodnik po switchu przemysłowym Trendnet TI-G5062. Dowiedz się, jak podłączyć zasilanie, skonfigurować porty 2.5G i 10G SFP+ oraz zrozumieć specyfikację techniczną urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Trendnet TI-G5062 to przemysłowy switch 6-portowy (4x 2.5G, 2x 10G SFP+) z redundantnym zasilaniem 9-60V DC, przeznaczony do montażu na szynie DIN w trudnych warunkach przemysłowych. str. 1

Najważniejsze czynności

  • Podłącz zasilanie do bloku terminali (9-60V DC). str. 4
  • Zamontuj urządzenie na szynie DIN lub ścianie. str. 3, 4

Problemy i rozwiązania

Awaria zasilania

Sprawdź oba wejścia zasilania; przekaźnik alarmowy informuje o deficycie w zasilaniu.

str. 1, 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie wejściowe 9 - 60 V DC Zakres napięcia zasilania str. 4
Temperatura pracy -40° – 75°C Zakres temperatur otoczenia str. 1, 4
Wymiary 120 x 98 x 30 mm Wymiary fizyczne urządzenia str. 4

Gdzie szukać w PDF

  • Przegląd produktu i cechy str. 1
  • Schematy i zastosowania str. 2
  • Szczegółowe funkcje str. 3
  • Specyfikacja techniczna str. 4
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Trendnet TI-G5062 to przemysłowy switch typu DIN-Rail, zaprojektowany do pracy w trudnych warunkach środowiskowych. Urządzenie oferuje 4 porty 2.5G oraz 2 porty 10G SFP+, zapewniając wysoką przepustowość w sieciach przemysłowych. Switch charakteryzuje się wytrzymałą obudową o klasie szczelności IP50 oraz szerokim zakresem temperatury pracy od -40°C do 75°C.

Widok produktu Trendnet TI-G5062
Widok produktu Trendnet TI-G5062

Opis urządzenia

Switch wyposażony jest w:

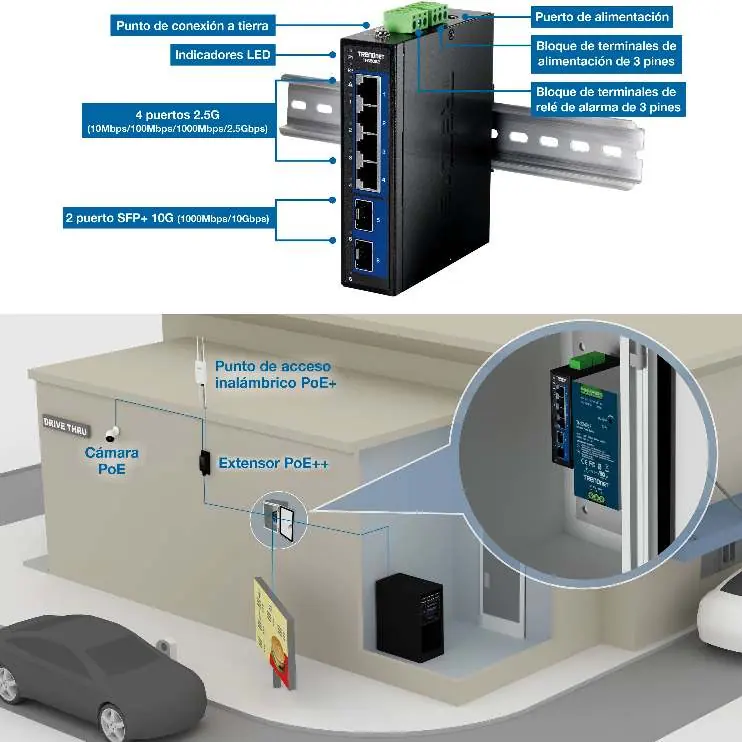

Schemat portów i zastosowania switcha
Schemat portów i zastosowania switcha
  • 4 porty RJ-45 2.5G (10/100/1000Mbps/2.5Gbps).
  • 2 porty SFP+ 10G (1000Mbps/10Gbps).
  • Wskaźniki LED informujące o stanie portów.
  • Blok terminali zasilania (redundantne wejścia).
  • Blok terminali przekaźnika alarmowego.
  • Punkt uziemienia.

Instalacja i montaż

Urządzenie jest przystosowane do montażu na szynie DIN lub na ścianie. W zestawie znajduje się odpowiedni zestaw montażowy. Należy zapewnić odpowiednią wentylację wokół urządzenia, mimo jego odporności na wysokie temperatury.

Zasilanie i alarm

Switch obsługuje redundantne wejścia zasilania (9-60V DC), co minimalizuje ryzyko przestojów w przypadku awarii jednego źródła zasilania. W przypadku deficytu w zasilaniu, aktywowany jest przekaźnik alarmowy. Zasilacz nie jest dołączony do zestawu (zalecane modele: TI-M6024, 48VDC3000).

Podłączenie zasilania redundantnego
Podłączenie zasilania redundantnego

Specyfikacja techniczna

  • Napięcie wejściowe: 9-60V DC.
  • Pobór mocy: Maksymalnie 8W.
  • Wymiary: 120 x 98 x 30 mm.
  • Waga: 410g.
  • Certyfikaty: CE, FCC, LVD, odporność na wstrząsy i wibracje (IEC 60068).

Praktyczna pomoc

Typowe problemy

Brak zasilania urządzenia

Sprawdź oba wejścia zasilania (redundantne). Upewnij się, że napięcie mieści się w zakresie 9-60V DC.

Aktywny alarm zasilania

Przekaźnik alarmowy aktywuje się w przypadku awarii zasilania. Sprawdź stan obu źródeł zasilania podłączonych do bloku terminali.

Przed użyciem

  • Sprawdź, czy napięcie zasilacza mieści się w zakresie 9-60V DC.
  • Upewnij się, że używasz odpowiedniego przewodu (16-28 AWG dla kabla sztywnego lub trenowanego).
  • Przygotuj szynę DIN lub miejsce na ścianie do montażu.
  • Sprawdź, czy posiadasz kompatybilny zasilacz (np. TI-M6024).
  • Upewnij się, że długość odizolowanego przewodu wynosi 7-8 mm.
