Instrukcja obsługi głośników Trevi WM 9250 S
Dowiedz się, jak poprawnie zainstalować i podłączyć głośniki Trevi WM 9250 S. Przewodnik zawiera wskazówki dotyczące montażu w ścianie lub suficie, regulacji tweetera oraz specyfikację techniczną.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Trevi WM 9250 S to 2-drożne głośniki do zabudowy ściennej lub sufitowej. Wymagają wycięcia otworu o głębokości ok. 10 cm i podłączenia przewodów zgodnie z polaryzacją (+/-). str. 1
Najważniejsze czynności
- Montaż głośnika str. 1
- Podłączenie przewodów str. 1
- Regulacja tweetera str. 1
Problemy i rozwiązania
Brak niskich tonów
Sprawdź polaryzację połączenia (czy plus jest z plusem).
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc nominalna | 25W | Moc ciągła | str. 1 |
| Moc maksymalna | 75W | Moc szczytowa | str. 1 |
| Impedancja | 8ohm | Impedancja znamionowa | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i specyfikacja str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Głośniki Trevi WM 9250 S to 2-drożne jednostki przeznaczone do montażu w ścianach lub sufitach. Urządzenie charakteryzuje się odpornością na wilgoć oraz wysoką temperaturę (do 120°C). Przed instalacją należy upewnić się, że miejsce montażu nie jest narażone na infiltrację wody.
Instalacja i montaż
Montaż wymaga wycięcia otworu w ścianie lub suficie. Należy użyć dołączonego szablonu kartonowego, aby precyzyjnie wyznaczyć krawędź otworu.
- Głębokość otworu powinna wynosić około 10 cm.
- Głośniki montuje się za pomocą systemu "dog ears" (śruby mocujące).
- Po włożeniu głośnika w otwór, należy dokręcać śruby zgodnie z ruchem wskazówek zegara, aby zacisnąć uchwyty na ścianie.
Podłączenie przewodów
Podczas podłączania należy zwrócić szczególną uwagę na polaryzację:
- Podłącz przewód dodatni (+) do czerwonego zacisku głośnika.
- Podłącz przewód ujemny (-) do czarnego zacisku głośnika.
- Zaleca się stosowanie kabli o przekroju co najmniej 1,5 mm.
- Unikaj prowadzenia kabli głośnikowych w bezpośrednim sąsiedztwie kabli elektrycznych, aby uniknąć zakłóceń.
Regulacja dźwięku
Głośnik posiada wbudowany przełącznik poziomu tweetera, który pozwala na dostosowanie charakterystyki wysokich tonów do akustyki pomieszczenia. Dostępne są trzy poziomy: 0 dB, -3 dB oraz +3 dB.
Konserwacja i wskazówki
Aby zredukować wibracje i poprawić jakość dźwięku, zaleca się umieszczenie za głośnikiem materiału włóknistego, np. wełny szklanej. Maskownica głośnika jest zdejmowalna i może być malowana, co pozwala na lepsze dopasowanie do wystroju wnętrza.
Informacje o producencie
Trevi S.p.A.
Praktyczna pomoc
Typowe problemy
Brak niskich tonów
Sprawdź, czy głośnik jest podłączony zgodnie z polaryzacją (połączenie w fazie). Jeśli podłączono odwrotnie, niskie częstotliwości nie będą odtwarzane.
Wibracje podczas pracy
Umieść za głośnikiem materiał włóknisty (np. wełnę szklaną) lub upewnij się, że montaż w ścianie z płyt gipsowo-kartonowych jest stabilny.
Zakłócenia dźwięku
Upewnij się, że kable głośnikowe nie stykają się z kablami elektrycznymi.
Przed użyciem
- Sprawdź, czy miejsce montażu nie jest narażone na wilgoć lub infiltrację wody.
- Użyj dołączonego szablonu kartonowego do wycięcia otworu.
- Przygotuj kable o przekroju co najmniej 1,5 mm.
- Upewnij się, że głębokość otworu wynosi około 10 cm.
- Zaplanuj rozmieszczenie głośników na tej samej wysokości, najlepiej na wysokości uszu słuchacza.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Impedancja 8ohm
- Standardowa impedancja głośnika, upewnij się, że wzmacniacz obsługuje to obciążenie.
- Pasmo przenoszenia 60Hz-20000Hz
- Zakres częstotliwości, jakie głośnik jest w stanie odtworzyć.
- Moc nominalna 25W
- Zalecana ciągła moc pracy głośnika.
- Moc maksymalna 75W
- Szczytowa moc, jaką głośnik może przyjąć przez krótki czas.
Ilustracje i schematy

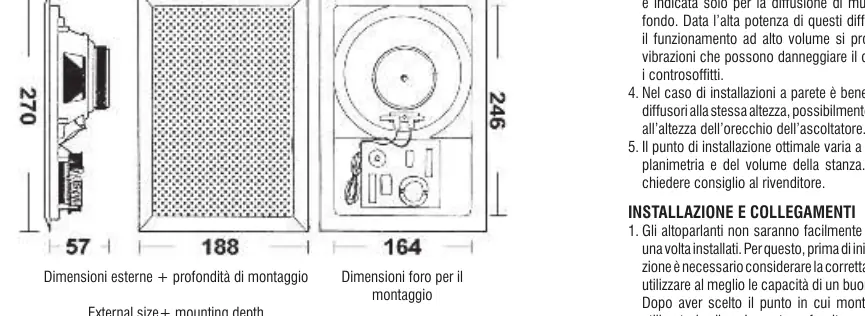

- Schemat wymiarów: pokazuje wymiary zewnętrzne (270x246 mm) oraz wymiary otworu montażowego.
- Schemat regulacji tweetera: pokazuje przełącznik z trzema pozycjami (0, -3, +3 dB).
Zgodność modelu
- Głośniki nie są przeznaczone do montażu w miejscach narażonych na wodę.
- Montaż w sufitach podwieszanych lub ścianach z płyt gipsowo-kartonowych jest zalecany głównie do muzyki w tle, ze względu na ryzyko wibracji przy wysokim poziomie głośności.
