Instrukcja obsługi czujnika ruchu Tridonic smartSWITCH HF 12DP MB S f

Szybki przewodnik po instalacji i konfiguracji czujnika ruchu Tridonic smartSWITCH HF 12DP MB S f. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować czułość, czas podtrzymania oraz próg światła dziennego.

Spis treści

Najważniejsze informacje

Czujnik ruchu Tridonic smartSWITCH HF 12DP MB S f jest przeznaczony do montażu wewnątrz opraw oświetleniowych. Urządzenie wykorzystuje technologię mikrofalową (5.8 GHz) do detekcji ruchu. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z przepisami bezpieczeństwa.

Instalacja

Podczas montażu należy przestrzegać następujących zasad:

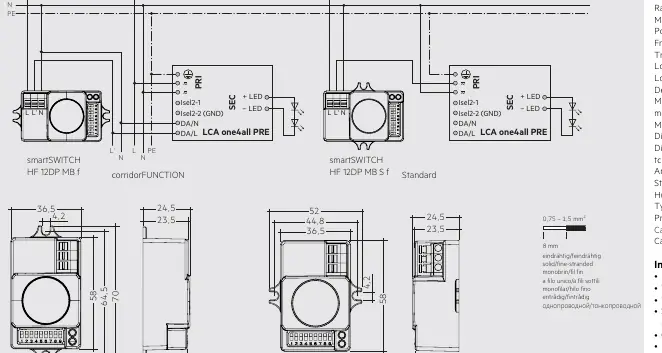

Schemat połączeń elektrycznych dla czujników smartSWITCH HF 12DP MB f oraz MB S f.
Schemat połączeń elektrycznych dla czujników smartSWITCH HF 12DP MB f oraz MB S f.
  • Urządzenie przeznaczone jest wyłącznie do montażu wewnątrz opraw oświetleniowych (np. korytarze, garaże) w miejscach wolnych od wibracji.
  • Obudowa oprawy musi być wykonana z materiału przepuszczalnego dla fal mikrofalowych (np. plastik, szkło). Nie należy stosować obudów metalowych.
  • Czujnik musi wystawać poza źródło światła.
  • Nie stosować w połączeniu ze ściemniaczami fazowymi.
  • Upewnij się, że czujnik światła może rejestrować odbite światło sztuczne i dzienne.

Konfiguracja ustawień

Konfiguracja odbywa się za pomocą przełączników DIP na urządzeniu. Dostępne są trzy główne parametry:

  • Czułość (Sensitivity): Pozwala dostosować zasięg detekcji (od 10% do 100%).
  • Czas podtrzymania (Hold time): Określa czas, po którym światło zostanie wyłączone lub uruchomiona zostanie funkcja corridorFUNCTION po ostatnim wykryciu ruchu (od 5 sekund do 30 minut).
  • Próg światła dziennego (Daylight threshold): Ustawia poziom oświetlenia, poniżej którego czujnik aktywuje światło (od 2 Lux do 50 Lux lub wyłączony).

Aby zapewnić działanie czujnika w połączeniu z funkcją corridorFUNCTION, należy ustawić próg światła dziennego na Disable.

Funkcja corridorFUNCTION

Funkcja ta umożliwia sterowanie oświetleniem w korytarzach. Można ją aktywować poprzez podanie napięcia 230 V na 5 minut na złącze switchDIM sterownika lub za pomocą wtyczki corridorFUNCTION. Aby aktywacja była skuteczna, czujnik musi wykryć ruch przez ponad 5 minut lub czas podtrzymania musi być ustawiony na powyżej 5 minut.

Dane techniczne

  • Napięcie zasilania: 220–240 V AC, 50 Hz
  • Częstotliwość: 5.8 GHz
  • Moc obciążenia rezystancyjnego: 800 W
  • Moc obciążenia pojemnościowego: 400 VA
  • Stopień ochrony: IP20
  • Temperatura otoczenia: -20 do +70 °C

Informacje o producencie

Tridonic GmbH & Co KG

Profil marki

Praktyczna pomoc

Typowe problemy

Czujnik nie wykrywa ruchu

Sprawdź, czy obudowa oprawy nie jest metalowa (musi być plastikowa lub szklana). Upewnij się, że czujnik nie jest zasłonięty i wystaje poza źródło światła.

Światło włącza się niepotrzebnie

Zmniejsz obszar detekcji (czułość) lub zwiększ próg światła dziennego, aby czujnik nie reagował przy wyższym poziomie oświetlenia.

Światło nie wyłącza się

Sprawdź, czy w obszarze detekcji nie występują źródła zakłóceń, takie jak wibracje, wentylatory lub ruchy innych obiektów. Upewnij się, że czas podtrzymania nie jest ustawiony na zbyt wysoką wartość.

Przed użyciem

  • Wyłącz zasilanie przed przystąpieniem do montażu.
  • Upewnij się, że oprawa oświetleniowa nie jest wykonana z metalu.
  • Sprawdź, czy czujnik wystaje poza źródło światła.
  • Upewnij się, że instalację wykonuje wykwalifikowany personel.
  • Sprawdź, czy w pobliżu nie ma innych nadajników HF, które mogą zakłócać pracę.

Parametry w praktyce

Częstotliwość 5.8 GHz
Technologia mikrofalowa (HF) umożliwiająca detekcję ruchu przez cienkie materiały, takie jak plastik czy szkło.
Stopień ochrony IP20
Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń, bez ochrony przed wodą.
corridorFUNCTION
Funkcja oświetlenia korytarzowego, która pozwala na sterowanie oświetleniem w zależności od obecności osób.

Ilustracje i schematy

  • Schemat połączeń pokazuje podłączenie czujnika do zasilania (L, N, PE) oraz do sterownika LED (LCA one4all PRE) poprzez złącza switchDIM.
  • Schemat montażu ilustruje różnicę między montażem sufitowym a ściennym oraz zasięg detekcji w zależności od wysokości montażu.

Zgodność modelu

  • Nie stosować w połączeniu ze ściemniaczami fazowymi.
  • Wymaga oprawy oświetleniowej z obudową niemetalową.
