Instrukcja obsługi lampy ściennej Trio Lighting 2042602XX
Pobierz instrukcję obsługi i montażu lampy ściennej Trio Lighting 2042602XX. Sprawdź schemat podłączenia elektrycznego, parametry techniczne oraz zasady bezpiecznego montażu.
Źródłowy PDF: Deutsch · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa ścienna Trio Lighting 2042602XX to oprawa zewnętrzna o klasie szczelności IP44, zasilana napięciem 230V~50Hz, wymagająca dwóch żarówek GU10 o maksymalnej mocy 35W każda. str. 2
Najważniejsze czynności
- Montaż lampy str. 2
Problemy i rozwiązania
Sprawdź poprawność podłączenia przewodów oraz stan żarówek GU10.
str. 2Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 230V~50Hz | Standardowe napięcie sieciowe | str. 2 |
| Źródło światła | 2 x GU10 max. 35W | Typ i maksymalna moc żarówek | str. 2 |
| Klasa szczelności | IP44 | Ochrona przed bryzgami wody | str. 2 |
Gdzie szukać w PDF
- Zasady bezpieczeństwa str. 1
- Instrukcja montażu i dane techniczne str. 2
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania zewnętrznej lampy ściennej Trio Lighting 2042602XX. Przed przystąpieniem do jakichkolwiek prac montażowych należy bezwzględnie przeczytać zasady bezpieczeństwa zawarte w dokumencie. Produkt posiada klasę szczelności IP44, co oznacza, że jest przystosowany do użytku zewnętrznego, chroniąc przed bryzgami wody.
Montaż i instalacja

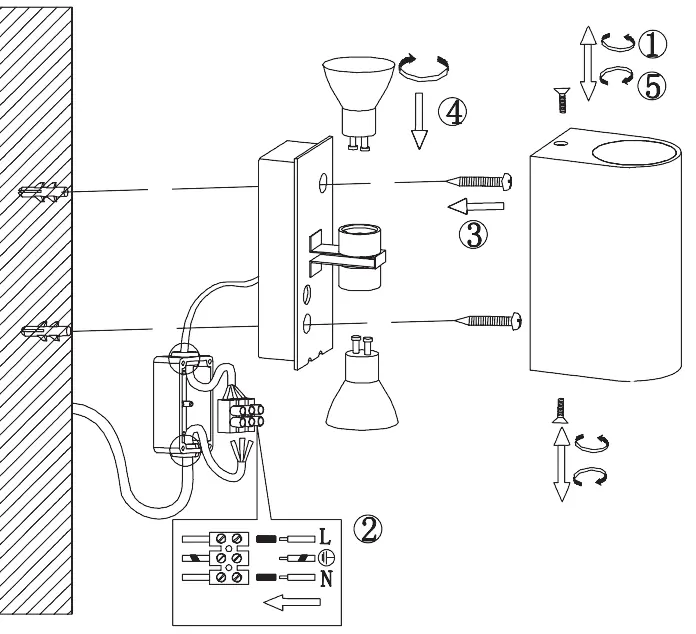

Montaż lampy powinien odbywać się zgodnie z załączonym schematem technicznym:
- Upewnij się, że zasilanie elektryczne jest wyłączone przed rozpoczęciem prac.
- Przygotuj otwory montażowe w ścianie zgodnie z rozstawem w podstawie lampy.
- Zamocuj podstawę lampy do ściany za pomocą odpowiednich kołków rozporowych i śrub.
- Podłącz przewody elektryczne zgodnie ze schematem (L - faza, N - neutralny, uziemienie).
- Zamontuj obudowę lampy na podstawie i zabezpiecz ją śrubami.
- Wkręć żarówki typu GU10 w oprawki.
Podłączenie elektryczne
Podłączenie musi być wykonane zgodnie z obowiązującymi przepisami elektrycznymi. Schemat na stronie 2 wskazuje poprawne połączenie przewodów zasilających do kostki przyłączeniowej lampy. Należy upewnić się, że przewód fazowy (L), neutralny (N) oraz uziemienie są poprawnie osadzone w zaciskach.
Dane techniczne
Lampa charakteryzuje się następującymi parametrami:
- Zasilanie: 230V~50Hz
- Źródło światła: 2 x GU10, maksymalna moc 35W na każde gniazdo
- Klasa szczelności: IP44
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone, czy żarówki GU10 są sprawne i poprawnie dokręcone w oprawkach oraz czy przewody w kostce przyłączeniowej są dobrze dociśnięte.
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie odłączone przed rozpoczęciem montażu.
- Sprawdź, czy miejsce montażu jest odpowiednie dla klasy szczelności IP44.
- Przygotuj dwie żarówki typu GU10 o mocy nieprzekraczającej 35W każda.
- Zweryfikuj, czy posiadasz odpowiednie narzędzia do wiercenia i montażu śrub.
