Instrukcja montażu lampy ściennej Trio Lighting 2127001
Instrukcja montażu i podłączenia lampy ściennej Trio Lighting. Dowiedz się, jak bezpiecznie zainstalować oprawę, podłączyć przewody elektryczne oraz jakie są wymagania techniczne dotyczące żarówki.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa ścienna Trio Lighting wymaga montażu na ścianie, podłączenia do instalacji 230V oraz użycia żarówki z gwintem E27 o mocy maksymalnej 40W. str. 2
Najważniejsze czynności
- Montaż wspornika str. 2
- Podłączenie elektryczne str. 2
Problemy i rozwiązania
Sprawdź żarówkę i zasilanie
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 230V ~ 50Hz | Napięcie sieciowe | str. 2 |
| Typ żarówki | E27 | Gwint żarówki | str. 2 |
| Moc maksymalna | 40W | Maksymalna moc żarówki | str. 2 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 1
- Schemat montażu i dane techniczne str. 2
Spis treści
Najważniejsze informacje
Niniejsza instrukcja dotyczy montażu lampy ściennej marki Trio Lighting. Przed przystąpieniem do prac należy bezwzględnie przeczytać wskazówki bezpieczeństwa zawarte w dokumencie. Produkt przeznaczony jest do użytku wewnątrz pomieszczeń.
Montaż i instalacja

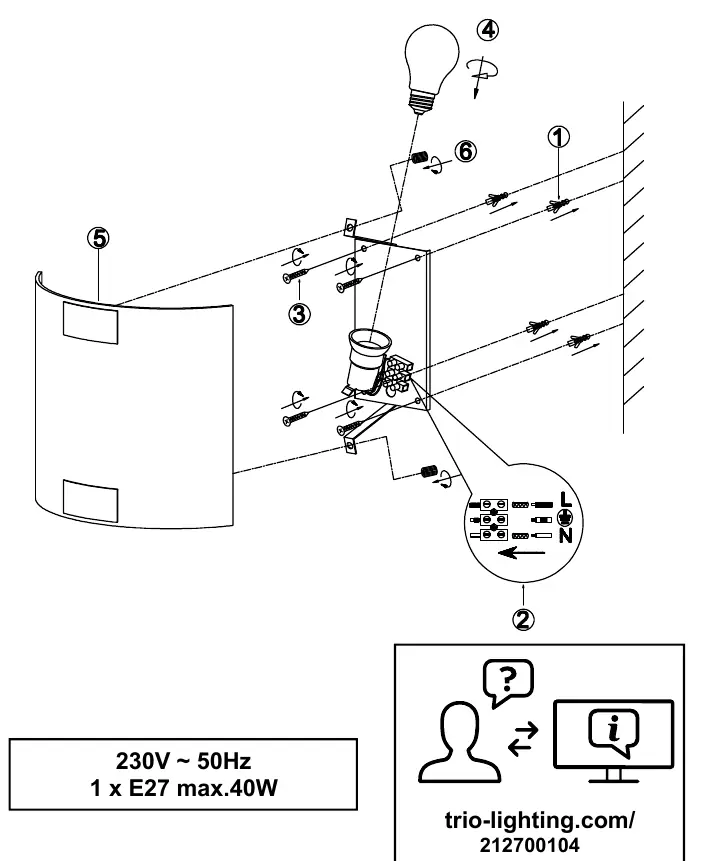

Montaż powinien być przeprowadzony zgodnie z załączonym schematem:
- Wyłącz zasilanie elektryczne w miejscu montażu.
- Przygotuj otwory w ścianie zgodnie z rozstawem otworów we wsporniku montażowym.
- Zamocuj wspornik do ściany za pomocą kołków rozporowych.
- Podłącz przewody zasilające do kostki przyłączeniowej zgodnie z oznaczeniami (L - faza, N - neutralny, uziemienie).
- Zamontuj obudowę lampy do wspornika.
- Wkręć żarówkę o odpowiednim gwincie i mocy.
Dane techniczne
- Zasilanie: 230V ~ 50Hz
- Typ gwintu: E27
- Moc maksymalna żarówki: 40W
- Stopień ochrony: IP20
- Minimalna odległość od oświetlanego obiektu: 0,4 m
Praktyczna pomoc
Typowe problemy
Sprawdź, czy żarówka jest poprawnie wkręcona oraz czy zasilanie w instalacji domowej jest włączone.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed montażem
- Sprawdź, czy masz odpowiednią żarówkę (E27, max 40W)
- Przygotuj narzędzia do wiercenia otworów w ścianie
