Instrukcja obsługi lampy ściennej TRIO 2020001XX
Szybki przewodnik montażu lampy ściennej TRIO 2020001XX. Sprawdź schematy instalacji dla wariantów z przewodem i bezpośredniego podłączenia, parametry techniczne oraz wymagania dotyczące bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa ścienna TRIO 2020001XX może być montowana na dwa sposoby: z wykorzystaniem przewodu zasilającego z wtyczką (wariant A) lub poprzez bezpośrednie podłączenie do instalacji elektrycznej w ścianie (wariant B). str. 2
Najważniejsze czynności
- Montaż lampy str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 230V~50Hz | Zasilanie sieciowe | str. 2 |
| Źródło światła | 1 x E14 / max. 28W | Maksymalna moc żarówki | str. 2 |
Gdzie szukać w PDF
- Wskazówki bezpieczeństwa str. 1
- Instrukcja montażu i dane techniczne str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do jakichkolwiek prac montażowych przy lampie ściennej TRIO 2020001XX, należy bezwzględnie przeczytać wskazówki bezpieczeństwa zawarte w instrukcji. Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń (stopień ochrony IP20).
Montaż
Instrukcja przewiduje dwa warianty montażu lampy, w zależności od sposobu zasilania:
Wariant A: Montaż z przewodem zasilającym
- Wywierć otwory w ścianie i zamontuj uchwyt montażowy za pomocą kołków i śrub.
- Przymocuj podstawę lampy do uchwytu.
- Wkręć żarówkę (E14, max. 28W).
- Załóż klosz/element osłonowy.
- Podłącz wtyczkę do gniazdka elektrycznego.

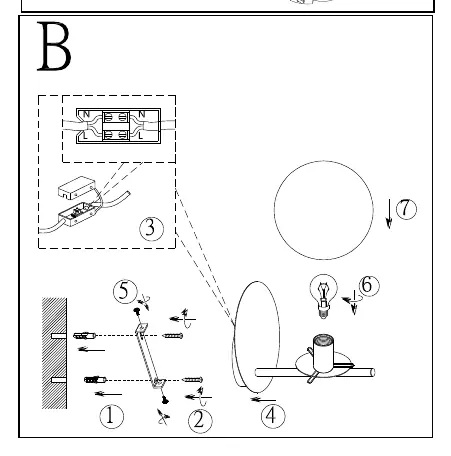

Wariant B: Montaż z bezpośrednim podłączeniem do instalacji
- Wyłącz zasilanie elektryczne w obwodzie.
- Wywierć otwory i zamontuj uchwyt montażowy.
- Podłącz przewody instalacji elektrycznej do kostki przyłączeniowej lampy (zgodnie z oznaczeniami L i N).
- Przymocuj podstawę lampy do uchwytu.
- Wkręć żarówkę (E14, max. 28W).
- Załóż klosz/element osłonowy.
- Włącz zasilanie.
Dane techniczne
- Napięcie zasilania: 230V~50Hz
- Źródło światła: 1 x E14 / max. 28W
- Stopień ochrony: IP20
- Klasa ochronności: II
Praktyczna pomoc
Typowe problemy
Sprawdź, czy żarówka jest poprawnie wkręcona oraz czy zasilanie w sieci jest włączone. W przypadku wariantu B upewnij się, że przewody w kostce są prawidłowo dokręcone.
Przed użyciem
- Upewnij się, że napięcie w sieci wynosi 230V~50Hz.
- Przed montażem wyłącz zasilanie elektryczne (w przypadku wariantu B).
- Sprawdź, czy posiadasz odpowiednią żarówkę z gwintem E14 (max. 28W).
- Wybierz odpowiedni wariant montażu (A - z wtyczką, B - bezpośrednio do instalacji).
