Instrukcja obsługi lampy ściennej TRIO 2110691xx
Szybki przewodnik po montażu i konfiguracji zewnętrznej lampy ściennej TRIO 2110691xx. Dowiedz się, jak bezpiecznie zainstalować oświetlenie, podłączyć zasilanie i ustawić czujnik ruchu.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy montażu i konfiguracji zewnętrznej lampy ściennej TRIO 2110691xx. Lampa wymaga zasilania 230V, żarówki E27 (max 40W) i posiada klasę szczelności IP44. str. 2
Najważniejsze czynności
- Montaż lampy str. 2
- Regulacja czujnika str. 2
Pierwsze uruchomienie
- Wyłącz zasilanie, zamontuj lampę, wkręć żarówkę, ustaw czujnik, włącz zasilanie. str. 2
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 230V ~ 50Hz | Wymagane zasilanie sieciowe | str. 2 |
| Typ żarówki | E27 | Rodzaj gwintu | str. 2 |
| Moc maksymalna | 40W | Maksymalna moc żarówki | str. 2 |
| Klasa szczelności | IP44 | Odporność na warunki atmosferyczne | str. 2 |
Gdzie szukać w PDF
- Ostrzeżenia bezpieczeństwa str. 1
- Instrukcja montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do jakichkolwiek prac montażowych należy bezwzględnie wyłączyć zasilanie elektryczne w obwodzie. Lampa jest przeznaczona do użytku zewnętrznego i posiada klasę szczelności IP44, co oznacza ochronę przed bryzgami wody. Upewnij się, że miejsce montażu jest stabilne i bezpieczne.

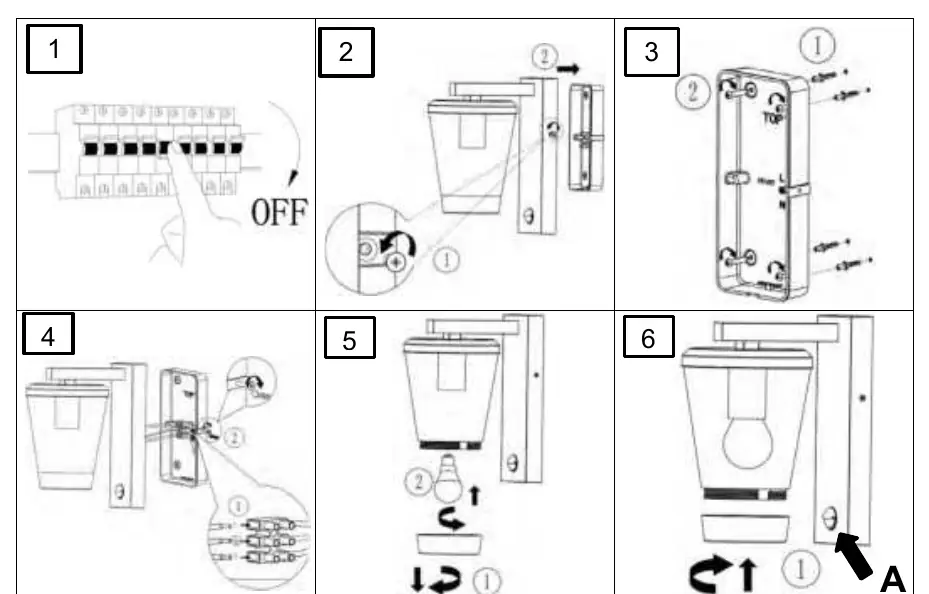

Montaż
- Wyłącz bezpiecznik zasilający obwód, w którym będzie montowana lampa.
- Przygotuj podstawę montażową lampy, mocując ją do ściany za pomocą odpowiednich wkrętów i kołków rozporowych.
- Podłącz przewody zasilające zgodnie z oznaczeniami w kostce przyłączeniowej.
- Zamocuj korpus lampy do podstawy montażowej.
- Wkręć żarówkę (gwint E27, max 40W) oraz zamontuj klosz/osłonę.
- Skonfiguruj ustawienia czujnika ruchu (patrz sekcja Ustawienia czujnika).
- Włącz zasilanie bezpiecznikiem.
Ustawienia czujnika
Lampa wyposażona jest w czujnik ruchu z regulacją parametrów:
- Czas świecenia: Możliwość regulacji czasu, przez jaki lampa pozostaje włączona po wykryciu ruchu.
- LUX (Czułość światła): Regulacja progu jasności otoczenia, przy którym czujnik zaczyna reagować.
Regulacji dokonuje się za pomocą pokręteł znajdujących się na obudowie czujnika (oznaczone jako A na schemacie).
Dane techniczne
- Napięcie zasilania: 230V ~ 50Hz
- Typ gwintu: E27
- Moc maksymalna: 40W
- Klasa szczelności: IP44
- Zastosowanie: Zewnętrzne
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone, czy żarówka jest sprawna oraz czy ustawienie LUX nie jest zbyt restrykcyjne (wymaga większej ciemności).
Sprawdź, czy w zasięgu czujnika nie znajdują się poruszające się obiekty (np. gałęzie, zwierzęta) lub czy ustawienie czasu świecenia nie jest zbyt długie.
Przed użyciem
- Wyłącz zasilanie główne przed rozpoczęciem prac.
- Upewnij się, że posiadasz żarówkę E27 o mocy nieprzekraczającej 40W.
- Sprawdź, czy ściana montażowa jest w stanie utrzymać ciężar lampy.
- Upewnij się, że uszczelki są prawidłowo osadzone dla zachowania klasy IP44.
