Instrukcja obsługi lampy ściennej zewnętrznej TRIO Tunga 2229691xx
Szybki przewodnik po instalacji i konfiguracji zewnętrznej lampy ściennej TRIO Tunga 2229691xx. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody oraz ustawić parametry czujnika ruchu.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa TRIO Tunga 2229691xx to zewnętrzna oprawa LED o mocy 3.5W, zasilana napięciem 230V. Posiada wbudowany czujnik ruchu z regulacją czasu świecenia (10s-5min) oraz progu jasności (2-2000 lux). str. 2
Najważniejsze czynności
- Montaż lampy str. 2
- Regulacja czujnika str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 230V~50Hz | Standardowe zasilanie sieciowe | str. 2 |
| Moc | 3.5W | Pobór mocy źródła LED | str. 2 |
| Stopień ochrony | IP54 | Odporność na warunki atmosferyczne | str. 2 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Ostrzeżenia bezpieczeństwa str. 1
- Instrukcja montażu i parametry str. 2
- Klasa energetyczna str. 3
Spis treści
Najważniejsze informacje z instrukcji

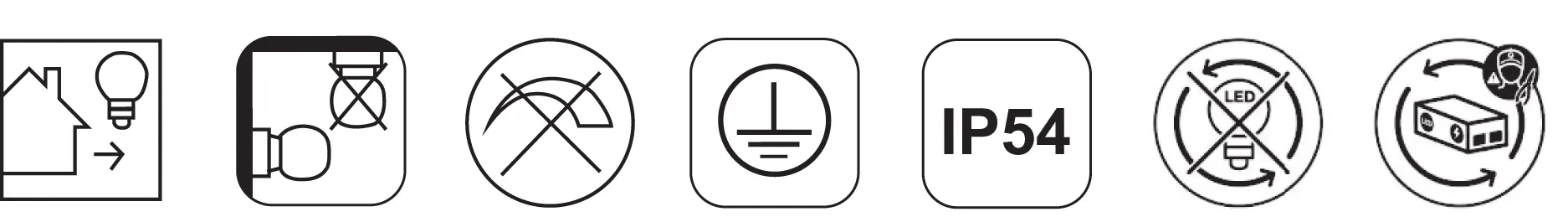

Niniejsza instrukcja dotyczy montażu i konfiguracji zewnętrznej lampy ściennej TRIO Tunga (model 2229691xx). Produkt posiada stopień ochrony IP54, co oznacza odporność na warunki atmosferyczne. Przed przystąpieniem do jakichkolwiek prac montażowych należy bezwzględnie wyłączyć zasilanie elektryczne.
Montaż i instalacja
- Wyłączenie zasilania: Przed rozpoczęciem prac upewnij się, że obwód elektryczny jest odłączony od zasilania.
- Przygotowanie: Zdejmij obudowę lampy i przygotuj miejsce montażu na ścianie.
- Wiercenie: Wywierć otwory montażowe zgodnie z rozstawem (82mm x 107mm).
- Mocowanie: Przykręć podstawę lampy do ściany za pomocą kołków rozporowych.
- Podłączenie elektryczne: Podłącz przewody do kostki zaciskowej zgodnie z oznaczeniami: L (faza - brązowy/czarny), uziemienie (żółto-zielony), N (neutralny - niebieski).
- Finalizacja: Zamontuj obudowę lampy na podstawie i zabezpiecz ją.
Ustawienia czujnika ruchu
Lampa wyposażona jest w czujnik ruchu z możliwością regulacji parametrów:
- Czas świecenia (Time): Regulacja w zakresie od 10 sekund do 5 minut.
- Czułość światła (Lux): Regulacja w zakresie od 2 do 2000 luksów.
Zalecana wysokość montażu wynosi od 1.5m do 2.2m, przy kącie detekcji 100 stopni.
Dane techniczne
- Napięcie: 230V~50Hz
- Źródło światła: LED 3.5W
- Klasa energetyczna: E
- Stopień ochrony: IP54
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone oraz czy przewody L, N i uziemienie są poprawnie podłączone do kostki zaciskowej.
Sprawdź ustawienia pokręteł Lux i Time. Upewnij się, że wysokość montażu mieści się w zalecanym zakresie 1.5m - 2.2m.
Przed użyciem
- Wyłącz zasilanie przed rozpoczęciem prac.
- Sprawdź, czy miejsce montażu jest stabilne.
- Upewnij się, że przewody są poprawnie zabezpieczone w kostce.
- Sprawdź, czy uszczelki IP54 są prawidłowo osadzone.
