Instrukcja obsługi lampy sufitowej TRIO 6740945XX
Pobierz instrukcję montażu lampy sufitowej TRIO 6740945XX. Dowiedz się, jak bezpiecznie podłączyć przewody i zamontować oświetlenie LED.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa sufitowa TRIO 6740945XX wymaga podłączenia do sieci 230V~50Hz. Montaż polega na przykręceniu wspornika do sufitu i podłączeniu przewodów zasilających (L, N, uziemienie) zgodnie ze schematem. str. 2
Najważniejsze czynności
- Montaż wspornika str. 2
- Podłączenie elektryczne str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 230V~50Hz | Zasilanie sieciowe | str. 2 |
| Moc | 26W | Pobór mocy źródła światła LED | str. 2 |
| Klasa energetyczna | F | Efektywność energetyczna źródła światła | str. 3 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 1
- Schemat montażu i dane techniczne str. 2
- Klasa energetyczna str. 3
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje montażu oraz podstawowe dane techniczne lampy sufitowej TRIO 6740945XX. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie zapoznać się z zasadami bezpieczeństwa zawartymi w instrukcji.
Bezpieczeństwo
Przed rozpoczęciem montażu należy upewnić się, że zasilanie elektryczne jest wyłączone. Prace instalacyjne powinny być wykonywane zgodnie z lokalnymi przepisami elektrycznymi. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń.
Montaż i podłączenie

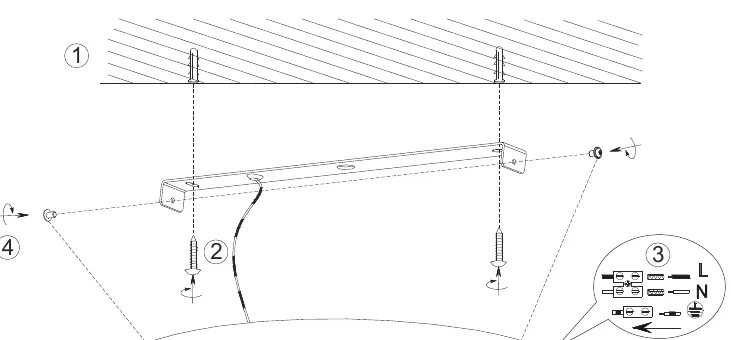

Instalacja lampy obejmuje następujące kroki:
- Wyłączenie zasilania w obwodzie.
- Przygotowanie otworów montażowych w suficie zgodnie z rozstawem uchwytu.
- Zamocowanie wspornika montażowego do sufitu za pomocą dołączonych śrub i kołków.
- Podłączenie przewodów zasilających do kostki przyłączeniowej lampy:
- L (brązowy lub czarny) – przewód fazowy.
- N (niebieski) – przewód neutralny.
- Symbol uziemienia (żółto-zielony) – przewód ochronny.
- Zamocowanie obudowy lampy do wspornika montażowego.
Dane techniczne
Lampa wyposażona jest w zintegrowane źródło światła LED. Główne parametry urządzenia to:
- Napięcie zasilania: 230V~50Hz
- Moc: 1xLED 26W
- Klasa ochrony: IP20
- Klasa efektywności energetycznej źródła światła: F
Praktyczna pomoc
Typowe problemy
Sprawdź, czy przewody w kostce przyłączeniowej są poprawnie dokręcone i czy zasilanie w obwodzie jest włączone.
Upewnij się, że wspornik montażowy jest wypoziomowany i śruby mocujące obudowę są równomiernie dokręcone.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Sprawdź, czy posiadasz odpowiednie narzędzia (wiertarka, śrubokręt).
- Zidentyfikuj przewody zasilające (L, N, uziemienie).
- Upewnij się, że powierzchnia montażowa jest stabilna.
