Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania lampy sufitowej LED z serii TRIO 6740112XX. Dokument zawiera kluczowe wskazówki dotyczące instalacji elektrycznej oraz wymogi bezpieczeństwa, które należy przeczytać przed przystąpieniem do prac montażowych.
Bezpieczeństwo
Przed rozpoczęciem jakichkolwiek prac montażowych należy bezwzględnie wyłączyć zasilanie elektryczne. Montaż powinien być przeprowadzony zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń (klasa ochrony IP20).
Montaż i instalacja

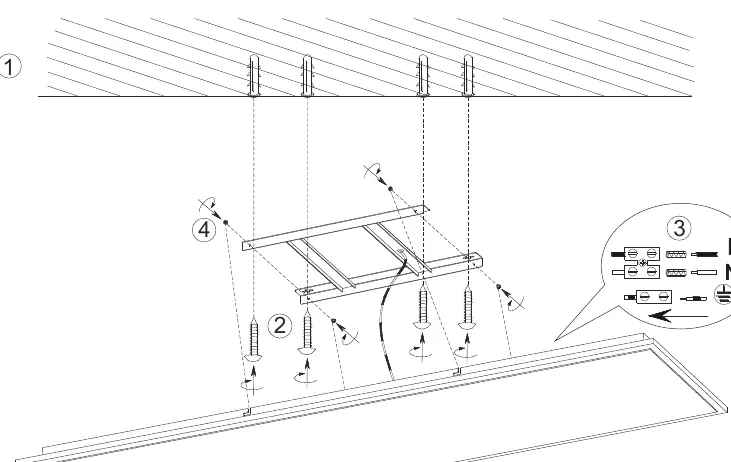

Proces montażu lampy obejmuje następujące kroki:
- Wyłączenie zasilania w obwodzie, w którym będzie montowana lampa.
- Przygotowanie otworów w suficie i zamocowanie wspornika montażowego za pomocą odpowiednich kołków rozporowych.
- Podłączenie przewodów zasilających do kostki przyłączeniowej lampy zgodnie z oznaczeniami: L (przewód fazowy), N (przewód neutralny) oraz symbol uziemienia (przewód ochronny).
- Zamocowanie obudowy lampy do wspornika montażowego.
Dane techniczne
- Napięcie zasilania: 230V~50Hz
- Źródło światła: LED
- Moc: 31W
- Klasa efektywności energetycznej źródła światła: F
- Stopień ochrony: IP20
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone oraz czy przewody L i N zostały poprawnie dokręcone w kostce przyłączeniowej.
Przed użyciem
- Upewnij się, że zasilanie w sieci jest wyłączone.
- Sprawdź, czy sufit jest w stanie utrzymać ciężar lampy.
- Przygotuj niezbędne narzędzia (wiertarka, śrubokręt, próbnik napięcia).
- Upewnij się, że posiadasz odpowiednie kołki rozporowe do rodzaju podłoża.
