Instrukcja obsługi lampy wiszącej LED TRIO 3418102XX

Szybki przewodnik po instalacji i obsłudze lampy wiszącej LED TRIO 3418102XX. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody oraz zmienić temperaturę barwową światła.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Lampa wisząca TRIO 3418102XX wymaga montażu do sufitu zgodnie z dołączonym schematem. Posiada wbudowany przełącznik DIP do zmiany temperatury barwowej światła (2300K, 3000K, 4000K). str. 2

Najważniejsze czynności

Montaż wspornika str. 2
Podłączenie elektryczne str. 2
Zmiana barwy światła str. 2

Pierwsze uruchomienie

Po montażu i podłączeniu zasilania, użyj przełącznika DIP, aby wybrać preferowaną temperaturę barwową światła. str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie	230V~50Hz	Zasilanie	str. 2
Moc	45W	Pobór mocy	str. 2

Gdzie szukać w PDF

Instrukcje bezpieczeństwa str. 1
Instrukcja montażu i parametry str. 2
Klasa energetyczna str. 3

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania lampy wiszącej LED TRIO 3418102XX. Przed przystąpieniem do jakichkolwiek prac montażowych należy bezwzględnie przeczytać wskazówki bezpieczeństwa zawarte w dokumencie. Produkt przeznaczony jest do użytku wewnętrznego (stopień ochrony IP20).

Montaż i instalacja

Montaż lampy powinien być przeprowadzony zgodnie z dołączonym schematem:

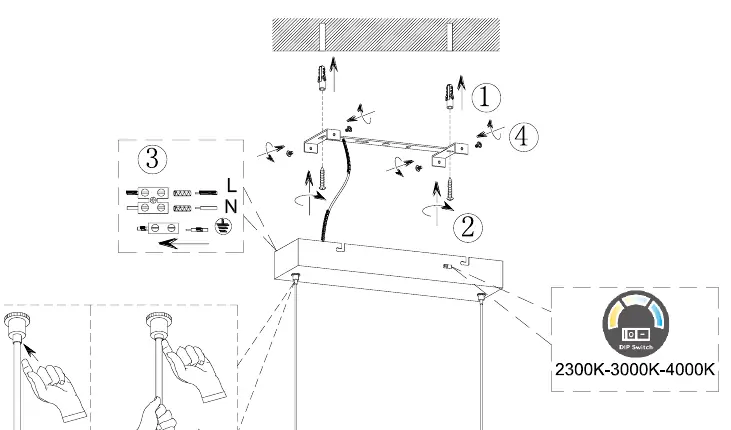

Schemat montażu lampy wiszącej oraz podłączenia przewodów.

Przygotowanie: Upewnij się, że zasilanie elektryczne jest wyłączone przed rozpoczęciem prac.
Wspornik: Zamontuj wspornik sufitowy do podłoża za pomocą odpowiednich kołków rozporowych.
Podłączenie elektryczne: Podłącz przewody zasilające do kostki przyłączeniowej zgodnie z oznaczeniami: L (faza - brązowy/czarny), N (neutralny - niebieski) oraz uziemienie (żółto-zielony).
Montaż lampy: Przymocuj obudowę lampy do wspornika sufitowego.
Regulacja: Lampa posiada mechanizm regulacji wysokości zawieszenia przy podsufitce.

Obsługa i ustawienia

Lampa wyposażona jest w przełącznik DIP, który umożliwia zmianę temperatury barwowej światła. Użytkownik może wybrać jedną z trzech dostępnych opcji:

2300K (ciepła barwa)
3000K (ciepła biała)
4000K (neutralna biała)

Dane techniczne

Parametry pracy urządzenia:

Napięcie zasilania: 230V~50Hz
Źródło światła: 1 x LED / 45W
Klasa efektywności energetycznej: E

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po montażu

Sprawdź, czy zasilanie jest włączone oraz czy przewody (L, N, uziemienie) zostały poprawnie podłączone do kostki przyłączeniowej.

Przed użyciem

Wyłącz zasilanie elektryczne w obwodzie przed montażem.
Sprawdź, czy sufit jest w stanie utrzymać ciężar lampy.
Przygotuj narzędzia niezbędne do wiercenia i montażu wspornika.
Upewnij się, że posiadasz odpowiednie kołki rozporowe do rodzaju sufitu.
