Instrukcja obsługi lampy z czujnikiem ruchu TRIO 2209691XX
Szybki przewodnik instalacji i konfiguracji lampy z czujnikiem ruchu TRIO 2209691XX. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody oraz dostosować parametry czujnika.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa TRIO 2209691XX to oświetlenie z czujnikiem ruchu o mocy 6W. Montaż wymaga wyłączenia zasilania, wywiercenia otworów montażowych, podłączenia przewodów (L, N, uziemienie) oraz regulacji czujnika. str. 2
Najważniejsze czynności
- Wyłącz zasilanie przed montażem str. 2
- Podłącz przewody zgodnie ze schematem (L, uziemienie, N) str. 2
Pierwsze uruchomienie
- Po montażu i włączeniu zasilania, dostosuj parametry czujnika (A) w kroku 6. str. 2
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 220-240V~50Hz | Zasilanie | str. 2 |
| Moc | 6W | Pobór mocy LED | str. 2 |
| Zasięg czujnika | 9m / 120° | Parametry detekcji ruchu | str. 2 |
Gdzie szukać w PDF
- Ostrzeżenia bezpieczeństwa str. 1
- Instrukcja montażu i dane techniczne str. 2
- Klasa energetyczna str. 3
Spis treści
Najważniejsze informacje z instrukcji
Przed przystąpieniem do jakichkolwiek prac montażowych należy bezwzględnie wyłączyć zasilanie elektryczne. Lampa TRIO 2209691XX jest przeznaczona do montażu naściennego i wyposażona w czujnik ruchu. Urządzenie wymaga zasilania sieciowego 220-240V~50Hz.
Montaż i instalacja

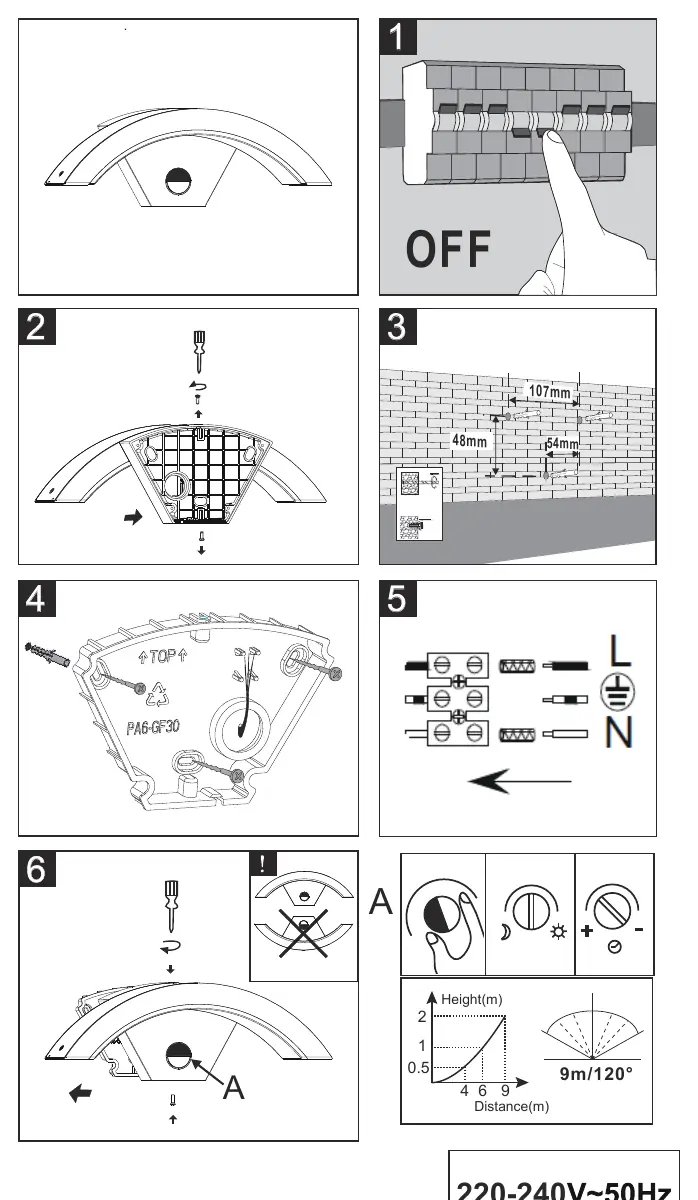

- Wyłączenie zasilania: Przed rozpoczęciem prac upewnij się, że bezpiecznik jest wyłączony (pozycja OFF).
- Przygotowanie: Zdejmij obudowę lampy, aby uzyskać dostęp do otworów montażowych.
- Wiercenie: Wyznacz punkty montażowe na ścianie zgodnie z wymiarami (48mm, 54mm, 107mm) i wywierć otwory.
- Mocowanie: Przykręć podstawę lampy do ściany za pomocą kołków rozporowych.
- Podłączenie elektryczne: Podłącz przewody zasilające do kostki przyłączeniowej zgodnie z oznaczeniami: L (faza - brązowy/czarny), uziemienie (żółto-zielony), N (neutralny - niebieski).
- Finalizacja i ustawienia: Zamontuj obudowę lampy. Ustaw parametry czujnika ruchu (A) zgodnie z preferencjami dotyczącymi zasięgu i czułości.
Ustawienia czujnika
Lampa posiada regulację czujnika ruchu (oznaczoną jako A). Możliwa jest regulacja czułości na światło oraz czasu świecenia. Czujnik posiada zasięg detekcji do 9 metrów przy kącie 120 stopni.
Dane techniczne
- Napięcie: 220-240V~50Hz
- Źródło światła: LED 6W
- Klasa efektywności energetycznej: F
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone oraz czy ustawienia czujnika (czułość na światło) nie blokują działania w dzień.
Sprawdź ustawienia czasu świecenia oraz czy w zasięgu czujnika nie znajdują się obiekty poruszające się (np. gałęzie drzew).
Przed użyciem
- Wyłącz zasilanie główne przed montażem.
- Sprawdź, czy przewody zasilające są prawidłowo odizolowane.
- Upewnij się, że ściana jest odpowiednia do montażu kołków rozporowych.
- Zweryfikuj poprawność podłączenia przewodów L, N oraz uziemienia.
Pytania do tej instrukcji
