Instrukcja obsługi klatki zabezpieczającej Tripp Lite SmartRack 1U-3U

Przewodnik instalacji i obsługi klatek zabezpieczających Tripp Lite SmartRack (modele SR1UCAGE, SR2UCAGE, SR3UCAGE). Dowiedz się, jak poprawnie zamontować klatkę na szafie typu open-frame, aby chronić sprzęt przed nieautoryzowanym dostępem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Klatki SmartRack służą do zabezpieczenia sprzętu w szafach typu open-frame przed nieautoryzowanym dostępem. str. 2

Najważniejsze czynności

Montaż klatki str. 3
Regulacja klatki str. 3

Problemy i rozwiązania

Klatka nie zamyka się płynnie

Wyreguluj położenie zawiasów i wspornika zatrzasku przed ostatecznym dokręceniem śrub.

str. 3

Gdzie szukać w PDF

Zawartość opakowania str. 2
Instrukcja instalacji str. 3

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

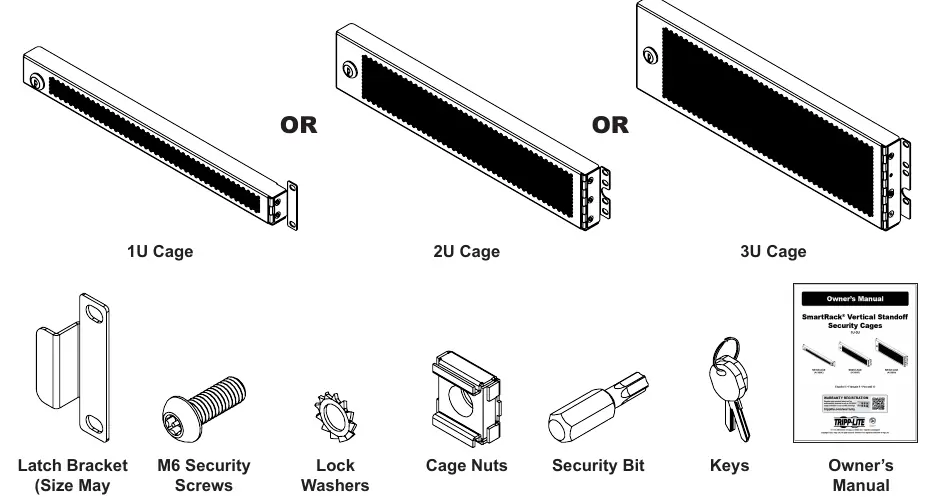

Zawartość opakowania: klatka, wspornik, śruby, nakrętki, klucze.

Strona 2

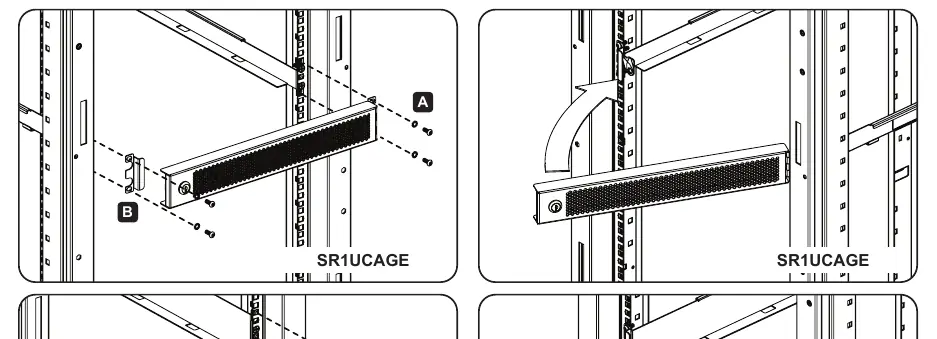

Krok 1: Montaż klatki i wspornika zatrzasku.

Strona 3

Strona 5

Strona 9

Dodatkowe zdjęcie montażowe ze strony 13

Strona 13

Najważniejsze informacje z instrukcji

Klatki zabezpieczające Tripp Lite SmartRack (modele SR1UCAGE, SR2UCAGE, SR3UCAGE) są przeznaczone do montażu na szafach typu open-frame (2- lub 4-słupkowych) zgodnych ze standardem EIA. Ich głównym celem jest ochrona zainstalowanego sprzętu przed nieautoryzowanym dostępem, przy jednoczesnym zachowaniu odpowiedniej wentylacji i widoczności ustawień urządzenia.

Zawartość opakowania

Klatka (1U, 2U lub 3U)
Wspornik zatrzasku (Latch Bracket)
Śruby zabezpieczające M6
Podkładki zabezpieczające
Nakrętki klatkowe (Cage Nuts)
Klucz zabezpieczający (Security Bit)
Klucze do zamka

Instalacja

Zamontuj klatkę z zawiasami po prawej stronie szafy (oznaczenie A).
Zamontuj wspornik zatrzasku po lewej stronie szafy (oznaczenie B).
Nie dokręcaj śrub całkowicie na tym etapie.
Dostosuj obie części tak, aby klatka otwierała się i zamykała płynnie.
Po prawidłowym ustawieniu dokręć śruby, aby zabezpieczyć konstrukcję.

Bezpieczeństwo i gwarancja

Przed montażem upewnij się, że szafa jest zgodna ze standardem EIA. Produkt objęty jest 5-letnią ograniczoną gwarancją, która nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania lub wypadków.

Informacje o producencie

Tripp Lite

Profil marki

Strona producenta https://tripplite.eaton.com Wsparcie https://tripplite.com/support Manuale producenta https://tripplite.com/support

Praktyczna pomoc

Typowe problemy

Klatka nie zamyka się płynnie

Poluzuj śruby montażowe i wyreguluj położenie wspornika zatrzasku oraz zawiasów, a następnie dokręć ponownie.

Przed użyciem

Sprawdź, czy szafa jest zgodna ze standardem EIA (2- lub 4-słupkowa).
Upewnij się, że posiadasz wszystkie elementy zestawu (śruby, klucz zabezpieczający).
W przypadku braku szyn 4POSTRAILKIT, przygotuj nakrętki klatkowe.
Upewnij się, że masz dostęp do śrubokręta pasującego do klucza zabezpieczającego.
