Instrukcja montażu półki Tripp Lite SmartRack 2U Center-Mounted Shelf SRSHELF2PCENTER
Dowiedz się, jak poprawnie zamontować półkę Tripp Lite SmartRack 2U (model SRSHELF2PCENTER) w szafie typu 2-post. Instrukcja zawiera listę części, parametry techniczne oraz kroki instalacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Półka SRSHELF2PCENTER jest przeznaczona do montażu w szafach 2-post o głębokości 3 cali. Maksymalne dopuszczalne obciążenie wynosi 45,4 kg (100 funtów). str. 2
Najważniejsze czynności
- Montaż półki w szafie str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Nośność | 45,4 kg (100 lb) | Maksymalne obciążenie półki | str. 2 |
| Głębokość | 54,6 cm (21,5 cala) | Głębokość półki | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Lista części i instrukcja montażu str. 2
Spis treści

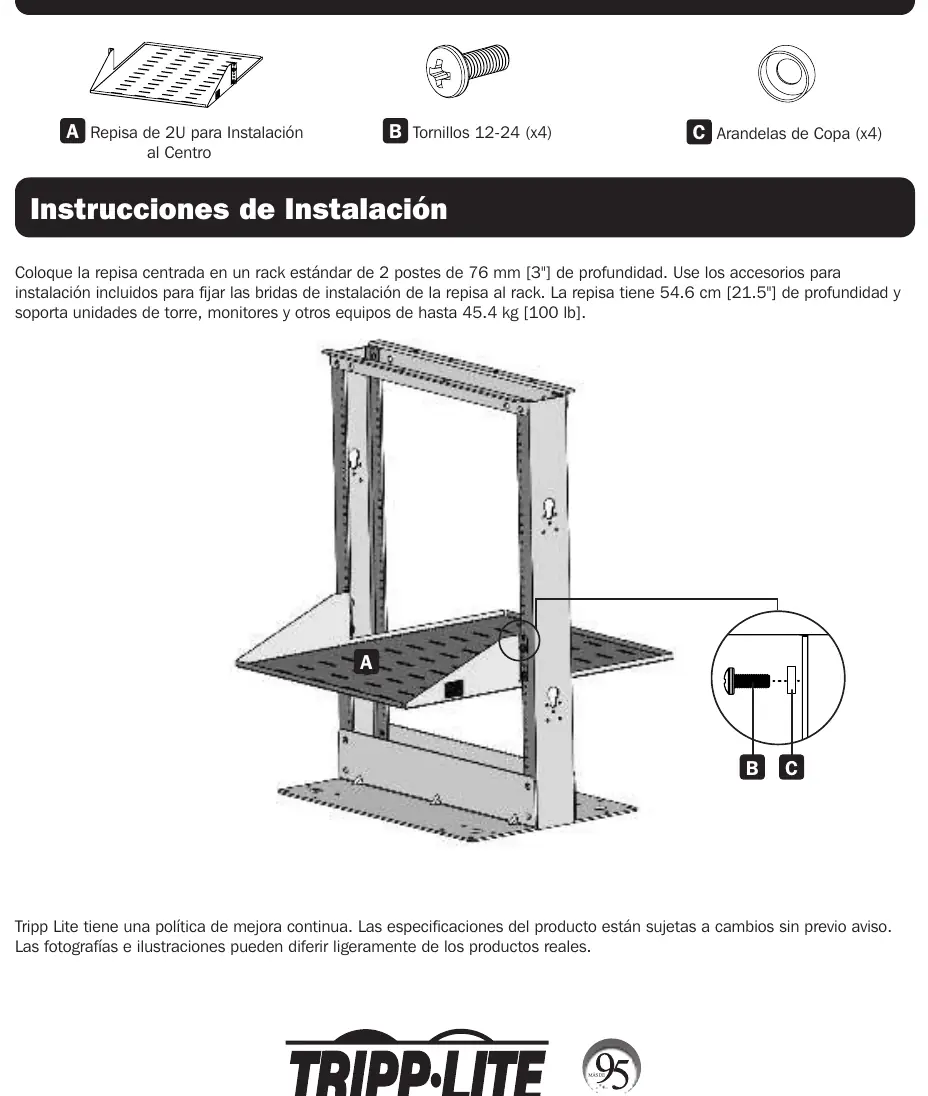

Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Półka Tripp Lite SmartRack 2U Center-Mounted Shelf jest przeznaczona do montażu w standardowych szafach typu 2-post o głębokości 3 cali (7,6 cm). Produkt umożliwia stabilne umieszczenie urządzeń typu tower, monitorów oraz innego sprzętu o wadze do 100 funtów (45,4 kg).
Elementy zestawu
- Półka (A)
- 4 śruby 12-24 (B)
- 4 podkładki (C)
Instrukcja montażu
Aby poprawnie zamontować półkę, wykonaj następujące kroki:
- Umieść półkę centralnie w szafie typu 2-post o głębokości 3 cali.
- Dopasuj kołnierze montażowe półki do otworów w słupkach szafy.
- Użyj dołączonych śrub (B) oraz podkładek (C), aby bezpiecznie przymocować półkę do konstrukcji szafy.
Dane techniczne
- Głębokość półki: 21,5 cala (54,6 cm)
- Maksymalne obciążenie: 100 funtów (45,4 kg)
- Kompatybilność: Standardowe szafy 2-post o głębokości 3 cali
Informacje o producencie
Tripp Lite
Praktyczna pomoc
Przed użyciem
- Upewnij się, że szafa jest typu 2-post o głębokości 3 cali.
- Sprawdź, czy posiadasz wszystkie elementy montażowe: 4 śruby 12-24 oraz 4 podkładki.
- Zweryfikuj, czy waga montowanego sprzętu nie przekracza 45,4 kg.
Ilustracje i schematy

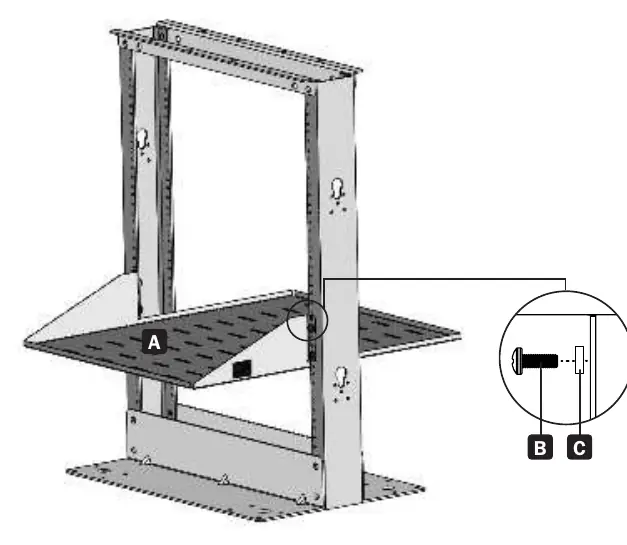

- Schemat montażowy przedstawia sposób przykręcenia kołnierzy półki do słupków szafy za pomocą śrub i podkładek.
