Instrukcja obsługi oprogramowania PowerAlert Manager URCap
Szybki przewodnik po instalacji i konfiguracji oprogramowania PowerAlert Manager URCap dla zasilaczy UPS Tripp Lite w systemach robotycznych Universal Robots.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces instalacji i konfiguracji oprogramowania PowerAlert Manager URCap, które umożliwia monitorowanie zasilaczy UPS firmy Tripp Lite bezpośrednio z poziomu panelu sterowania (Pendant) systemów robotycznych Universal Robots (UR). Oprogramowanie pozwala na śledzenie stanu zasilania, otrzymywanie alertów oraz przeglądanie logów systemowych.
Wymagania systemowe
- Zasilacz UPS Tripp Lite z kartą WEBCARDLX z oprogramowaniem PowerAlert Device Manager (PADM) w wersji 20.0.0 lub nowszej.
- Sieć Ethernet obsługująca protokół TCP/IP.
- Przeglądarka internetowa (Chrome, Firefox, Internet Explorer lub Safari) do zdalnej konfiguracji.
- Pamięć USB o pojemności co najmniej 70 MB.
Instalacja oprogramowania
- Pobierz instalator PowerAlert UR CAP ze strony producenta i zapisz go w głównym katalogu pamięci USB.
- Włóż pamięć USB do panelu lub kontrolera UR.

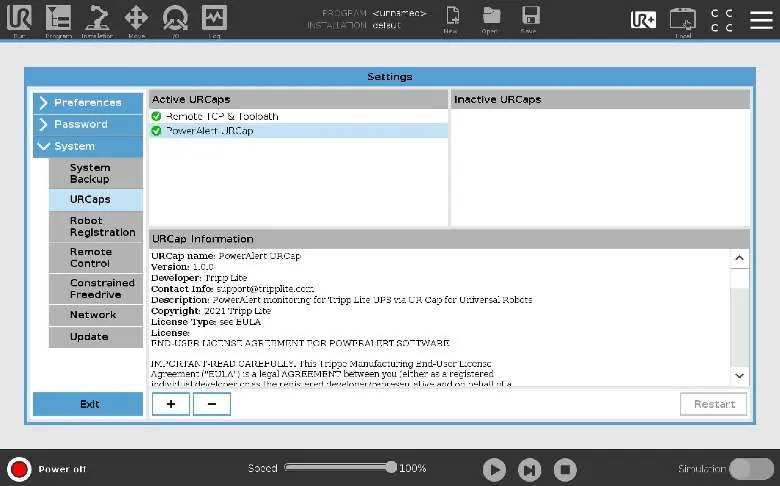

- W menu PolyScope przejdź do Settings > URCaps i naciśnij przycisk (+).
- Wskaż plik instalatora na pamięci USB.
- Po zakończeniu instalacji zrestartuj system.
Konfiguracja sieciowa i połączenie
Zasilacz UPS może być podłączony do kontrolera UR bezpośrednio lub za pośrednictwem przełącznika sieciowego (zalecane). Wymagane jest przypisanie statycznego lub dynamicznego adresu IP dla urządzenia. Po połączeniu fizycznym należy skonfigurować adresy IP w ustawieniach Installation > URCaps > PowerAlert na panelu UR.
Obsługa i monitorowanie

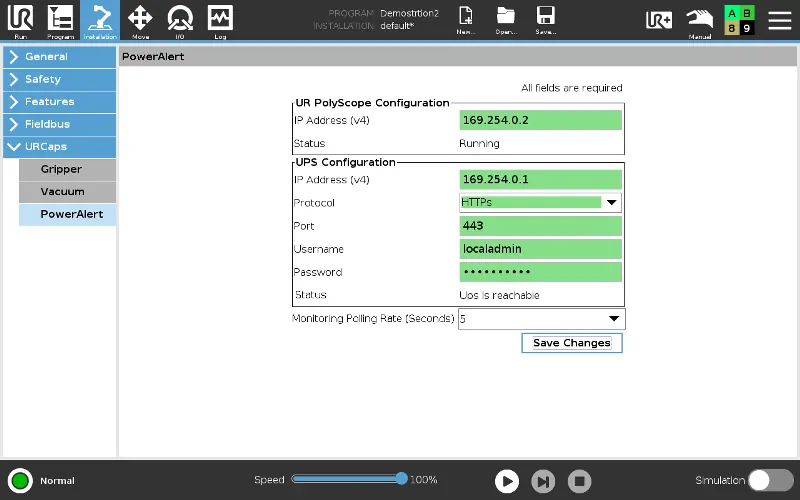

Po poprawnej konfiguracji status w oprogramowaniu powinien zmienić się na Running oraz UPS is reachable. Użytkownik ma dostęp do następujących funkcji:
- Monitor: Podgląd parametrów baterii, napięcia wejściowego/wyjściowego i stanu urządzenia.
- Filter View: Wybór zmiennych wyświetlanych w zakładce monitorowania.
- Current Alerts: Lista aktywnych zdarzeń (krytyczne, ostrzeżenia, informacje).

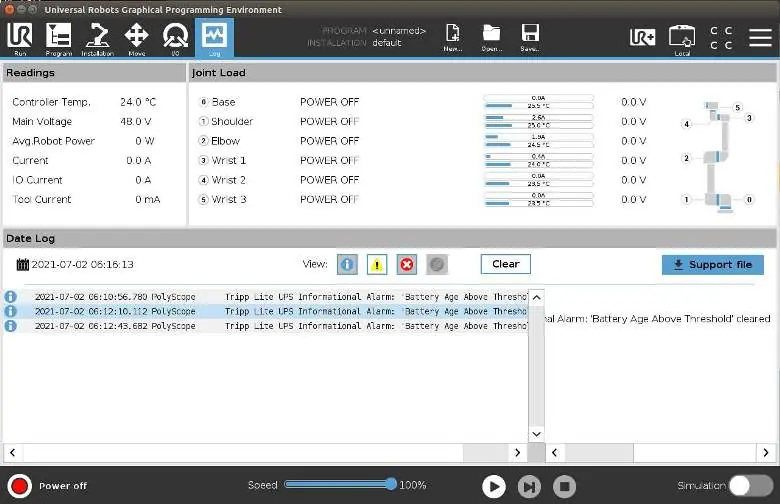

- Data Log: Historia zdarzeń systemowych.
Rozwiązywanie problemów
W przypadku problemów z połączeniem należy sprawdzić poprawność adresu IP, upewnić się, że kable Ethernet są prawidłowo podłączone oraz zweryfikować, czy oprogramowanie PADM jest zaktualizowane do wersji 20.0.0 lub nowszej. W razie dalszych trudności należy skontaktować się z pomocą techniczną Tripp Lite pod adresem [email protected].
Informacje o producencie
Tripp Lite
Praktyczna pomoc
Typowe problemy
UPS jest nieosiągalny (UPS is unreachable)
Sprawdź, czy adres IP jest poprawny, czy UPS jest podłączony do kontrolera UR (bezpośrednio lub przez switch) oraz czy nazwa użytkownika i hasło są poprawne.
Nieznany adres IP karty WEBCARDLX
Skontaktuj się z administratorem sieci lub sprawdź adres podczas sesji terminala przy uruchamianiu. Wymagana jest znajomość adresu MAC urządzenia.

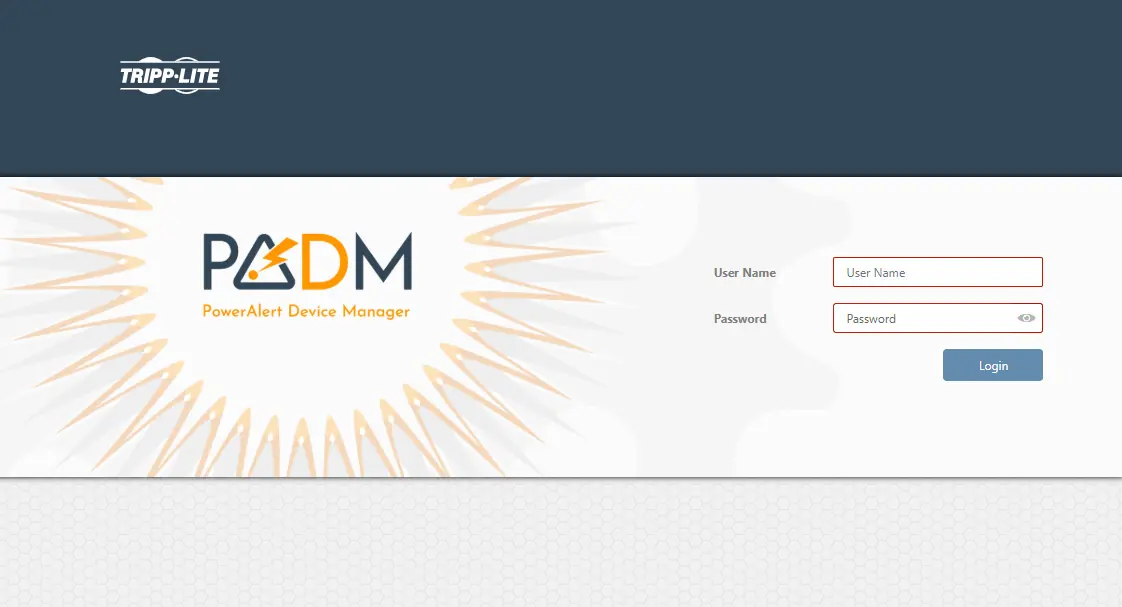

Błąd dostępu do PADM na komputerze
Upewnij się, że używasz poprawnej wersji oprogramowania układowego (20.0.0+), sprawdź połączenie kabli Ethernet i aktywność diod portów.
Przed użyciem
- Upewnij się, że zasilacz UPS posiada kartę WEBCARDLX.
- Zaktualizuj oprogramowanie PADM do wersji 20.0.0 lub nowszej.
- Przygotuj pamięć USB o pojemności min. 70 MB.
- Użyj kabla Ethernet kategorii 6 lub wyższej.
- Zanotuj adres IP kontrolera UR oraz zasilacza UPS przed konfiguracją.
Ilustracje i schematy

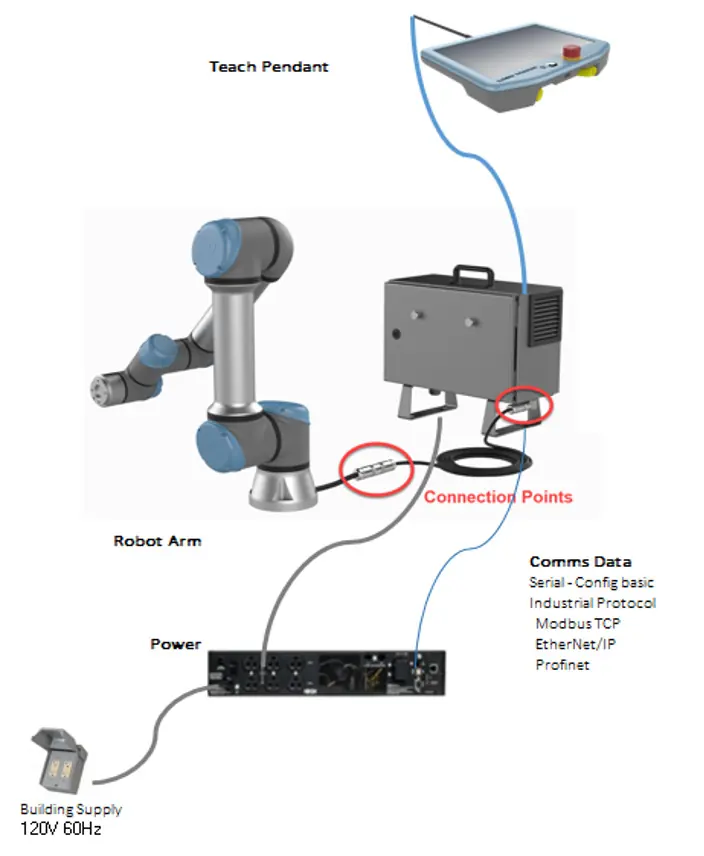

- Schemat połączeń pokazuje sposób podłączenia zasilacza UPS do kontrolera UR oraz sieci lokalnej.

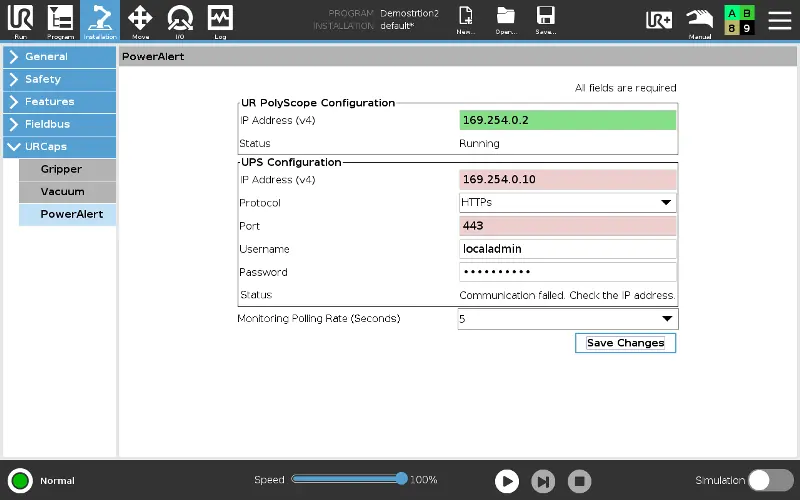

- Interfejs konfiguracji w PolyScope wymaga podania adresu IP zasilacza, protokołu, portu oraz danych logowania.
Zgodność modelu
- Oprogramowanie nie jest kompatybilne z aplikacjami PoE (Power Over Ethernet).
- Wymagane jest oprogramowanie PADM w wersji 20.0.0 lub nowszej.
- Zasilacz UPS jest przeznaczony wyłącznie do zasilania komputera i sprzętu związanego z kontrolerem UR.
