Instrukcja części i schemat ładowarki akumulatorów Truper CABA-140

Przewodnik po częściach zamiennych i schemat budowy ładowarki akumulatorów Truper CABA-140. Znajdź numery części, specyfikacje elektryczne oraz informacje serwisowe.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi wykaz części zamiennych oraz schemat budowy ładowarki akumulatorów Truper CABA-140. Służy on do identyfikacji komponentów urządzenia w celu przeprowadzenia naprawy lub konserwacji. Dokument zawiera szczegółową listę elementów, od przełączników po transformator, wraz z ich kodami katalogowymi.

Specyfikacja elektryczna

Zasilanie wejściowe: 120V AC, 60Hz
Napięcie wyjściowe: 12V DC
Prąd ładowania: 2/20 A (ciągły)

Schemat budowy i lista części

Urządzenie składa się z wielu wymiennych elementów. Każda część posiada unikalny kod (np. R1-CABA-140 dla przełącznika), który należy podać przy zamawianiu części zamiennych. Kluczowe elementy to:

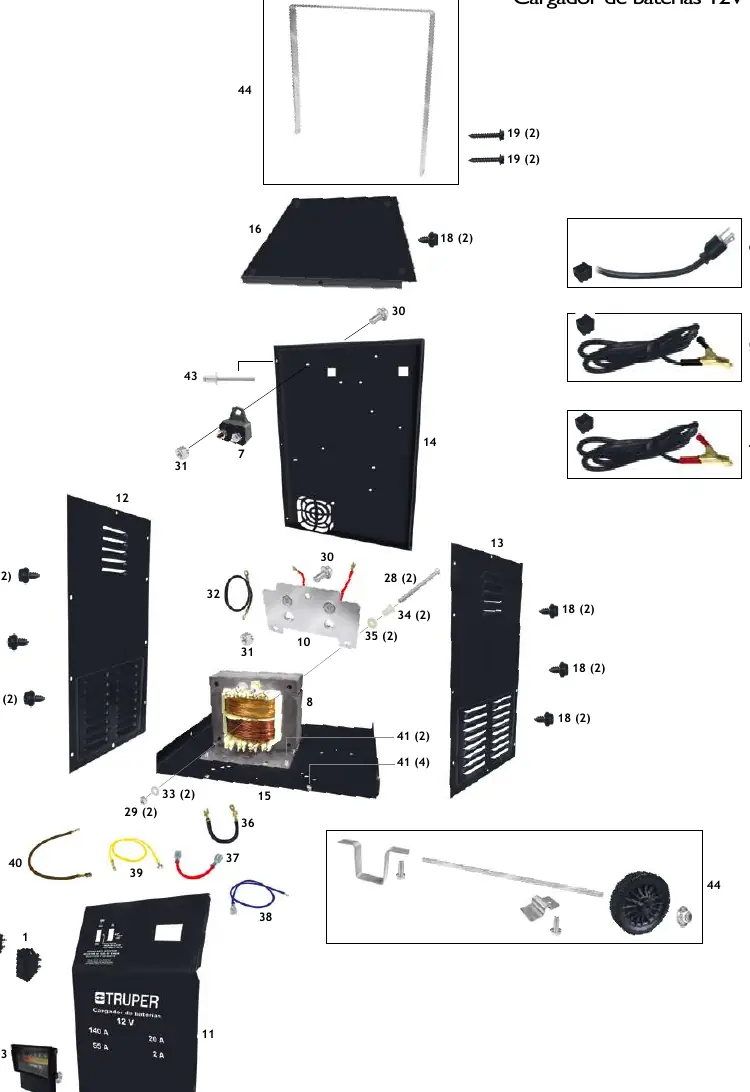

Schemat rozłożeniowy ładowarki Truper CABA-140

Układ zasilania: Transformator (R8-CABA-140), kabel zasilający (R6-CABA-140).
Sterowanie: Przełączniki (R1, R2), miernik (R3).
Bezpieczeństwo: Bezpiecznik z osprzętem (R7-CABA-140).
Obudowa: Zestaw paneli stalowych (R11-R16) oraz kółka (R44).

Wsparcie techniczne

W przypadku problemów z urządzeniem, producent zaleca kontakt z autoryzowanym centrum serwisowym. Nie należy dokonywać samodzielnych napraw, jeśli nie posiada się odpowiednich kwalifikacji. Kontakt serwisowy dostępny jest pod numerem faksu 01(55) 53-71-35-00 (wew. 3548) lub poprzez e-mail [email protected].

Praktyczna pomoc

Typowe problemy

Urządzenie nie uruchamia się

Sprawdź stan bezpiecznika (część R7-CABA-140) oraz poprawność podłączenia kabla zasilającego.

Brak ładowania akumulatora

Zweryfikuj stan kabli z pinzami (R4, R5) pod kątem uszkodzeń mechanicznych lub korozji.

Przed użyciem

Sprawdź, czy obudowa nie jest wgnieciona lub uszkodzona.
Upewnij się, że kable zasilające i kable z pinzami są w dobrym stanie technicznym.
Zweryfikuj, czy wszystkie śruby montażowe są dokręcone.
Upewnij się, że urządzenie stoi na stabilnym podłożu.
