Specyfikacja techniczna szafy magazynowania energii TWS MU Max Series MU M10

Szczegółowe zestawienie parametrów technicznych szafy magazynowania energii TWS MU Max Series MU M10. Dowiedz się więcej o wydajności, wymiarach i warunkach pracy urządzenia.

Spis treści

Najważniejsze informacje o produkcie

TWS MU Max Series to zewnętrzna szafa magazynowania energii chłodzona cieczą, zaprojektowana do zastosowań komercyjnych i przemysłowych. Urządzenie charakteryzuje się modułową konstrukcją, wysoką gęstością energii oraz zaawansowanym systemem zarządzania energią (EMS).

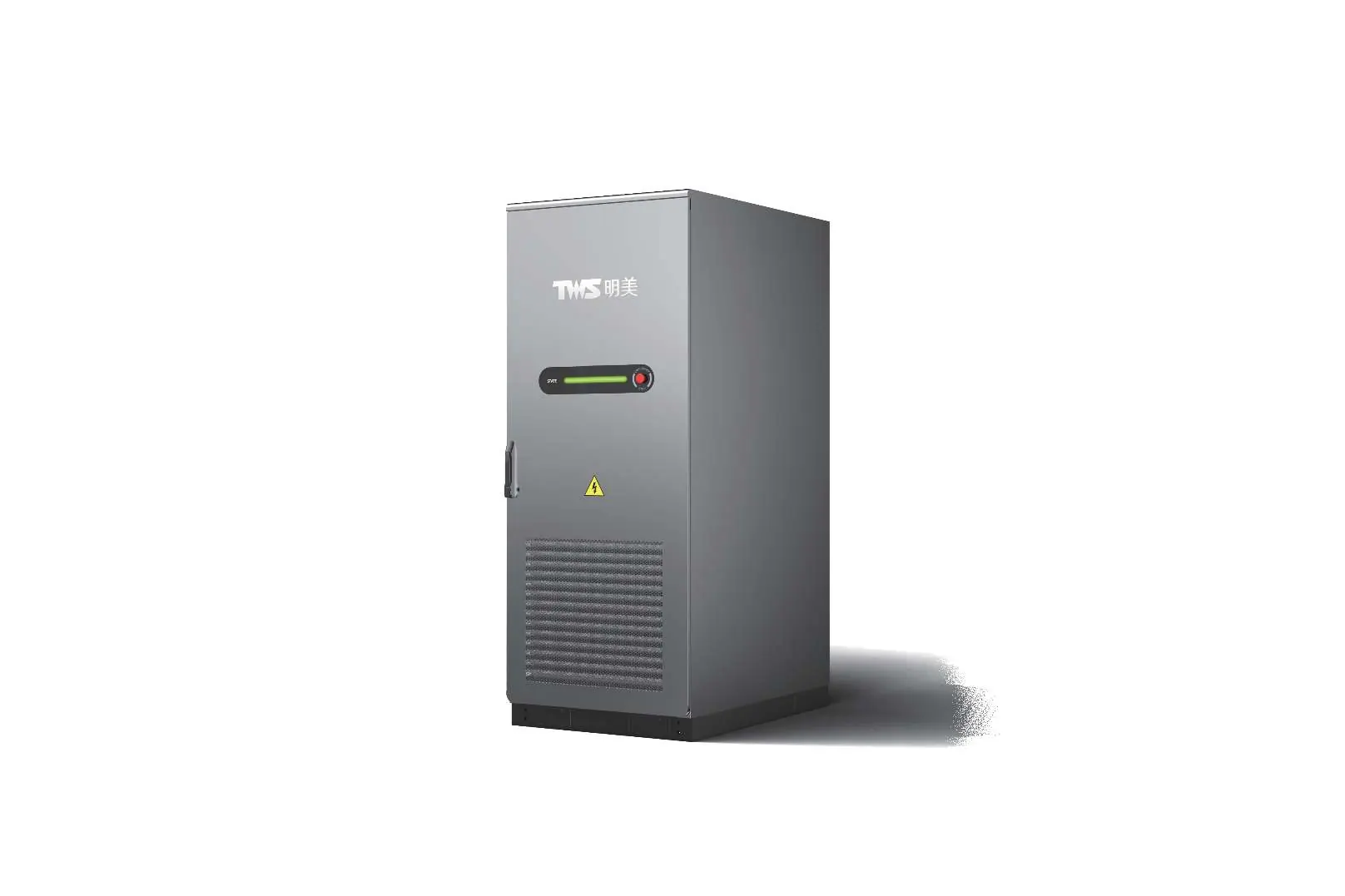

Szafa magazynowania energii TWS MU Max Series

Parametry ogniw

Typ: LFP 315Ah
Konfiguracja: 1P260S
Pojemność znamionowa (strona DC): 262 kWh
Zakres napięcia: 650 V – 949 V

Parametry PCS (Power Conversion System)

Znamionowa moc wyjściowa: 125 kW
Maksymalna moc wyjściowa: 138 kW
Znamionowe napięcie sieci: 230 Vac / 400 Vac
Dopuszczalne odchylenie napięcia: -15% do +15%
Maksymalny prąd: 200 A
Częstotliwość sieci: 50 Hz / 60 Hz
Przeciążalność: 110% długoterminowo

Dane systemowe i warunki pracy

Wymiary (szer. x gł. x wys.): 950 mm x 1350 mm x 2400 mm
Waga: 2500 kg
Stopień ochrony: IP54
Metoda chłodzenia: Chłodzenie cieczą
Zakres temperatury pracy: -30°C do +55°C (obniżenie parametrów powyżej 45°C)
Zakres wilgotności pracy: 0% – 95% (bez kondensacji)
Maksymalna wysokość pracy: 4000 m (obniżenie parametrów powyżej 2000 m)
Komunikacja: 4G/RS485/LAN, protokół Modbus TCP
Ochrona przeciwpożarowa: Aerozol na poziomie pakietu i szafy

Praktyczna pomoc

Typowe problemy

Obniżona wydajność w wysokich temperaturach

Urządzenie automatycznie obniża parametry pracy (derating), gdy temperatura otoczenia przekracza 45°C.

Obniżona wydajność na dużych wysokościach

Urządzenie automatycznie obniża parametry pracy (derating), gdy wysokość instalacji przekracza 2000 m n.p.m.

Przed użyciem

Upewnij się, że miejsce instalacji spełnia wymogi dla stopnia ochrony IP54.
Sprawdź, czy zapewniono odpowiednią wentylację i przestrzeń dla szafy o wymiarach 950x1350x2400 mm.
Zweryfikuj parametry sieci energetycznej (230/400 Vac, 50/60 Hz).
Przygotuj infrastrukturę komunikacyjną (4G/RS485/LAN) zgodnie z protokołem Modbus TCP.
