Instrukcja obsługi ładowarki biurkowej UGREEN Nexode MagConnect...
Szybki przewodnik po ładowarce biurkowej UGREEN Nexode MagConnect 100W. Dowiedz się, jak korzystać z ładowania przewodowego i bezprzewodowego, sprawdź schematy rozkładu mocy oraz zasady bezpiecznego użytkowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Ładowarka UGREEN Nexode MagConnect 100W to zaawansowane urządzenie typu 2-w-1, łączące ładowanie przewodowe (USB-C/USB-A) z magnetycznym ładowaniem bezprzewodowym. Urządzenie wykorzystuje technologię GaN, zapewniając wysoką wydajność w kompaktowej formie.
Ładowanie przewodowe i bezprzewodowe
Ładowanie przewodowe: Podłącz kabel USB do odpowiedniego portu (USB-C1, USB-C2 lub USB-A) w ładowarce, a następnie do urządzenia. Ładowarka automatycznie dostosuje moc wyjściową.

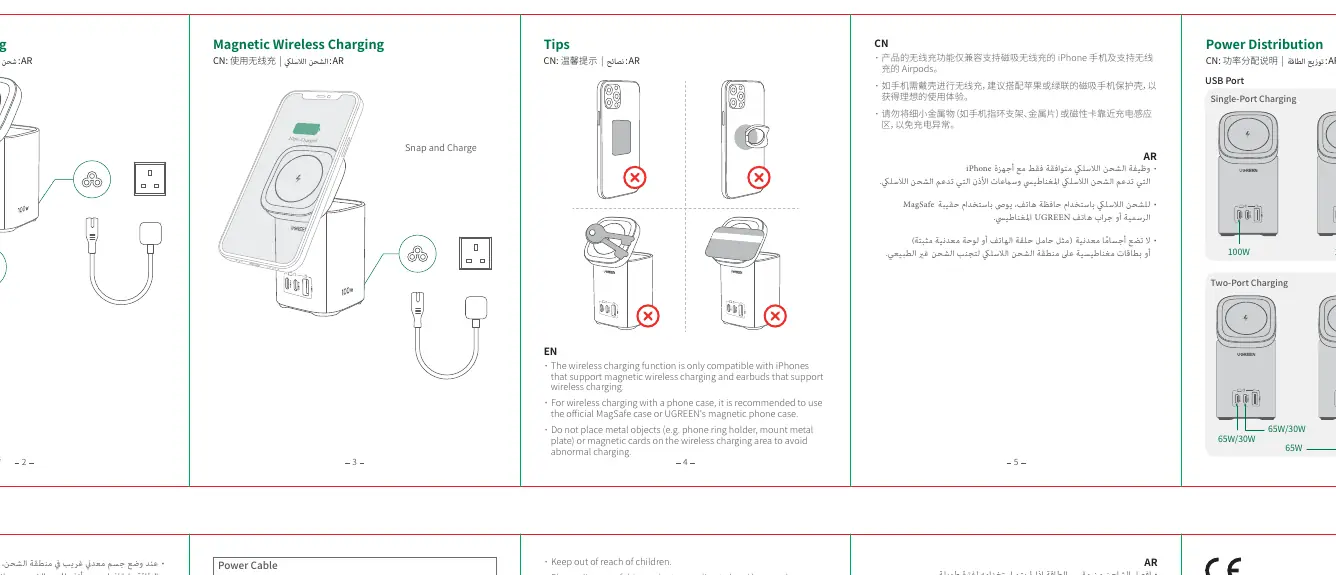

Ładowanie bezprzewodowe: Umieść urządzenie obsługujące ładowanie bezprzewodowe (np. iPhone z MagSafe) na obszarze ładowania magnetycznego. Upewnij się, że telefon jest poprawnie ustawiony. W przypadku korzystania z etui, zaleca się używanie oficjalnych etui MagSafe lub kompatybilnych etui marki UGREEN.
Rozkład mocy
Ładowarka inteligentnie zarządza mocą w zależności od liczby podłączonych urządzeń:
- Pojedynczy port: USB-C1/C2 oferuje do 100W, USB-A do 22.5W.
- Wiele portów: Moc jest dzielona dynamicznie (np. 65W + 30W przy dwóch portach USB-C).
- Ładowanie mieszane: Przy jednoczesnym użyciu portów USB i ładowarki bezprzewodowej, moc jest rozdzielana tak, aby zapewnić optymalne ładowanie dla każdego urządzenia.
Bezpieczeństwo i wskazówki
- Nie umieszczaj metalowych przedmiotów (np. blaszek, uchwytów) ani kart magnetycznych w obszarze ładowania bezprzewodowego.
- Używaj wyłącznie certyfikowanych kabli i zasilaczy.
- Trzymaj urządzenie z dala od rozruszników serca i defibrylatorów (minimalna odległość 20 cm).
- Odłącz ładowarkę od zasilania, jeśli nie będzie używana przez dłuższy czas.
- Nie demontuj urządzenia samodzielnie w przypadku awarii.
Rozwiązywanie problemów
Jeśli ładowanie bezprzewodowe nie działa lub urządzenie się nagrzewa:
- Upewnij się, że telefon obsługuje funkcję MagSafe/ładowania bezprzewodowego.
- Sprawdź, czy w obszarze ładowania nie znajdują się metalowe przedmioty.
- Lekkie nagrzewanie się telefonu i ładowarki podczas pracy jest zjawiskiem normalnym wynikającym ze strat energii podczas konwersji magnetycznej.
Dane techniczne
- Wejście: 100-240V~ 50/60Hz 1.8A Max
- Wyjście USB-C1/C2: 100W Max (5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A, 3.3-21V/5A)
- Wyjście USB-A: 22.5W Max (5V/3A, 9V/2A, 12V/1.5A, 10V/2.25A)
- Wyjście bezprzewodowe: 5W/7.5W/15W Max
- Łączna moc wyjściowa: 100W Max
Informacje o producencie
UGREEN
Praktyczna pomoc
Typowe problemy
Urządzenie lub telefon nagrzewa się podczas ładowania bezprzewodowego.
Jest to normalne zjawisko wynikające ze strat energii podczas konwersji magnetycznej. Po naładowaniu telefonu odłącz ładowarkę od zasilania.
Ładowanie bezprzewodowe nie działa.
Upewnij się, że telefon obsługuje ładowanie bezprzewodowe i MagSafe. Usuń metalowe przedmioty z obszaru ładowania.
Przed użyciem
- Sprawdź, czy telefon obsługuje ładowanie bezprzewodowe i funkcję MagSafe.
- Używaj oficjalnego etui MagSafe lub etui kompatybilnego z UGREEN.
- Upewnij się, że w obszarze ładowania nie ma metalowych przedmiotów (np. uchwytów, blaszek).
- Używaj kabla ładowania o parametrach zgodnych z wymaganiami urządzenia.
Parametry w praktyce
- 110 kHz-205 kHz
- Częstotliwość pracy cewki ładowania bezprzewodowego.
Ilustracje i schematy

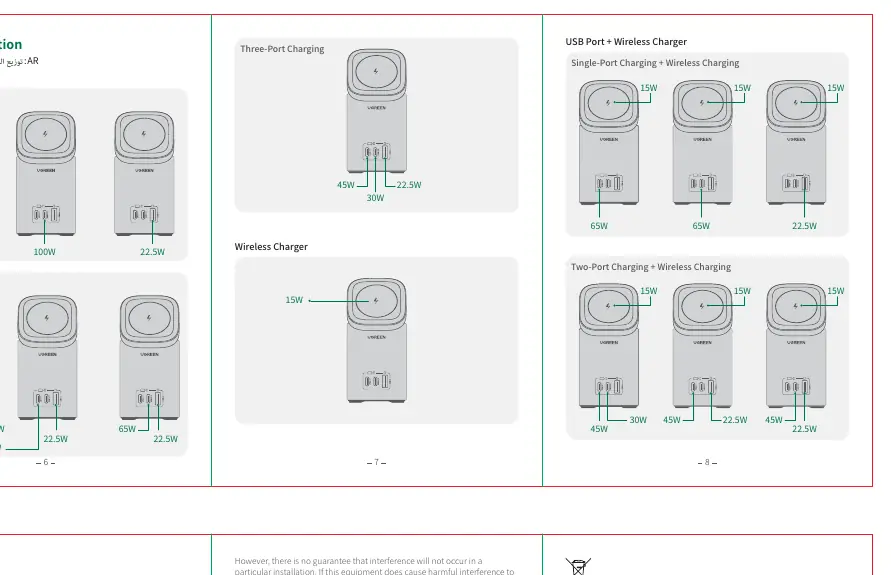

- Schemat 'Power Distribution' ilustruje, jak moc 100W jest dzielona między porty USB-C, USB-A oraz ładowarkę bezprzewodową w zależności od konfiguracji podłączonych urządzeń.
Zgodność modelu
- Ładowanie bezprzewodowe kompatybilne z iPhone obsługującymi MagSafe oraz słuchawkami z funkcją ładowania bezprzewodowego.
