Instrukcja montażu kinkietu LED Unbranded 2278-25-BN-L
Dowiedz się, jak bezpiecznie zamontować i skonfigurować kinkiet LED Unbranded 2278-25-BN-L. Instrukcja zawiera kroki instalacji, schemat podłączenia przewodów oraz informacje o regulacji temperatury barwowej.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż kinkietu LED oraz sposób regulacji temperatury barwowej i podłączenia ściemniacza. str. 1
Najważniejsze czynności
- Montaż kinkietu str. 1
Problemy i rozwiązania
Sprawdź połączenia przewodów i zasilanie.
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura barwowa | 3000K/4000K/5000K | Regulowana przełącznikiem | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Najważniejsze informacje z instrukcji
Instrukcja dotyczy montażu kinkietu LED. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi (N.E.C.). Przewody zasilające muszą być przystosowane do temperatury pracy 90°C.

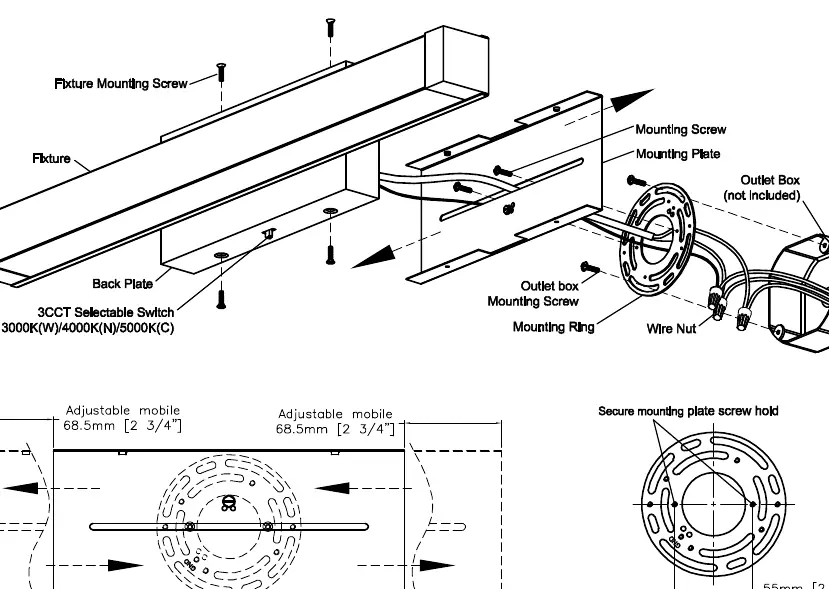

Montaż i instalacja
- Wyłącz zasilanie w skrzynce bezpieczników i usuń istniejącą oprawę oraz osprzęt montażowy.
- Zdejmij płytę montażową z oprawy.
- Zamocuj pierścień montażowy do puszki elektrycznej za pomocą śrub (upewnij się, że otwory montażowe są w poziomie).
- Podłącz przewody zasilające do przewodów oprawy, upewniając się, że wszystkie złącza są zabezpieczone. Podłącz przewód uziemiający do zielonej śruby na płycie tylnej. Po podłączeniu schowaj przewody w puszce elektrycznej.
- Zamocuj płytę montażową do pierścienia montażowego za pomocą śrub.
- Umieść oprawę na płycie montażowej i zabezpiecz ją śrubą mocującą.
Ściemnianie i ustawienia
Oprawa obsługuje ściemnianie typu Traic. Aby korzystać z tej funkcji, należy użyć przewodów czarnego (faza) i białego (neutralny) oraz gołego przewodu uziemiającego.
Lampa posiada funkcję wyboru temperatury barwowej (3CCT). Przełącznik znajduje się na tylnej płycie i pozwala na wybór między 3000K, 4000K oraz 5000K.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone oraz czy połączenia przewodów są poprawne i zabezpieczone.
Użyj przełącznika 3CCT na tylnej płycie oprawy, aby zmienić temperaturę na 3000K, 4000K lub 5000K.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku
- Upewnij się, że puszka elektryczna jest kompatybilna
- Sprawdź, czy posiadasz wszystkie elementy montażowe
- Upewnij się, że przewody zasilające są zgodne z normą 90°C
