Instrukcja obsługi manetki gazu Universal 108X
Dowiedz się, jak poprawnie zamontować i podłączyć manetkę gazu Universal 108X do roweru elektrycznego. Sprawdź schemat okablowania i kroki instalacji.
Spis treści
Najważniejsze informacje
Przed zakupem i montażem manetki gazu Universal 108X należy bezwzględnie sprawdzić strukturę okablowania posiadanego roweru elektrycznego. Różne modele rowerów posiadają odmienne sekwencje przewodów, co może prowadzić do nieprawidłowego działania urządzenia, jeśli nie zostanie zweryfikowane przed podłączeniem.

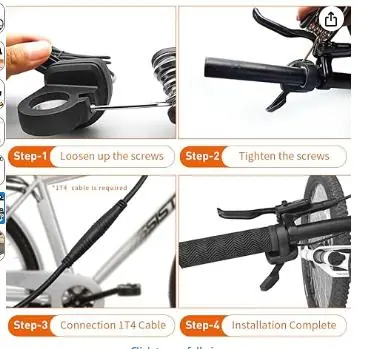

Montaż manetki
- Poluzowanie śrub: Poluzuj śruby mocujące obejmę manetki, aby umożliwić jej nasunięcie na kierownicę.
- Dokręcenie śrub: Po ustawieniu manetki w dogodnej pozycji na kierownicy, dokręć śruby mocujące, aby stabilnie osadzić urządzenie.
- Podłączenie kabla: Podłącz manetkę do systemu roweru za pomocą wymaganego kabla typu 1T4.
- Zakończenie instalacji: Upewnij się, że wszystkie połączenia są pewne, a manetka działa płynnie.
Podłączenie elektryczne
Manetka wyposażona jest w złącze 3-pin WP. Poniżej znajduje się schemat przypisania pinów:
- Pin 1: Sygnał prędkości (Speed Signal)
- Pin 2: Zasilanie +5V (Battery +5V)
- Pin 3: Masa/Minus (Battery -)
Dane techniczne
Długość przewodu złącza 3-pin WP wynosi 282 mm (wliczając złącze).
Praktyczna pomoc
Typowe problemy
Sprawdź, czy sekwencja przewodów w Twoim rowerze elektrycznym jest zgodna z pinoutem manetki (1: Sygnał, 2: +5V, 3: Masa). Różne modele rowerów mają różne standardy okablowania.
Przed użyciem
- Zweryfikuj sekwencję przewodów w swoim rowerze elektrycznym przed zakupem.
- Upewnij się, że posiadasz odpowiedni kabel typu 1T4 do połączenia.
- Sprawdź, czy na kierownicy jest wystarczająco dużo miejsca na montaż obejmy manetki.
- Upewnij się, że złącze 3-pin WP jest kompatybilne z instalacją roweru.
