Instrukcja montażu taśmy LED do klapy bagażnika 120cm
Szybki przewodnik montażu i schemat podłączenia uniwersalnej taśmy LED 120cm do klapy bagażnika. Poznaj funkcje przewodów i sposób instalacji.
Spis treści
Najważniejsze informacje
Niniejszy dokument stanowi schemat podłączenia uniwersalnej taśmy LED o długości 120 cm, przeznaczonej do montażu na klapie bagażnika pojazdu. Instrukcja określa funkcje poszczególnych przewodów, co jest niezbędne do poprawnej synchronizacji z oświetleniem pojazdu.
Schemat podłączenia przewodów
Podłącz przewody zgodnie z poniższym zestawieniem, aby zapewnić prawidłowe działanie funkcji świetlnych:
- Niebieski: Światło cofania (V+)
- Zielony: Światło pozycyjne/szerokości (V+)
- Biały: Światło stopu (V+)
- Żółty (L): Lewy kierunkowskaz (V+)
- Żółty (R): Prawy kierunkowskaz (V+)
- Czerwony (R): Zasilanie ACC (V+)
- Czarny: Masa (V-)

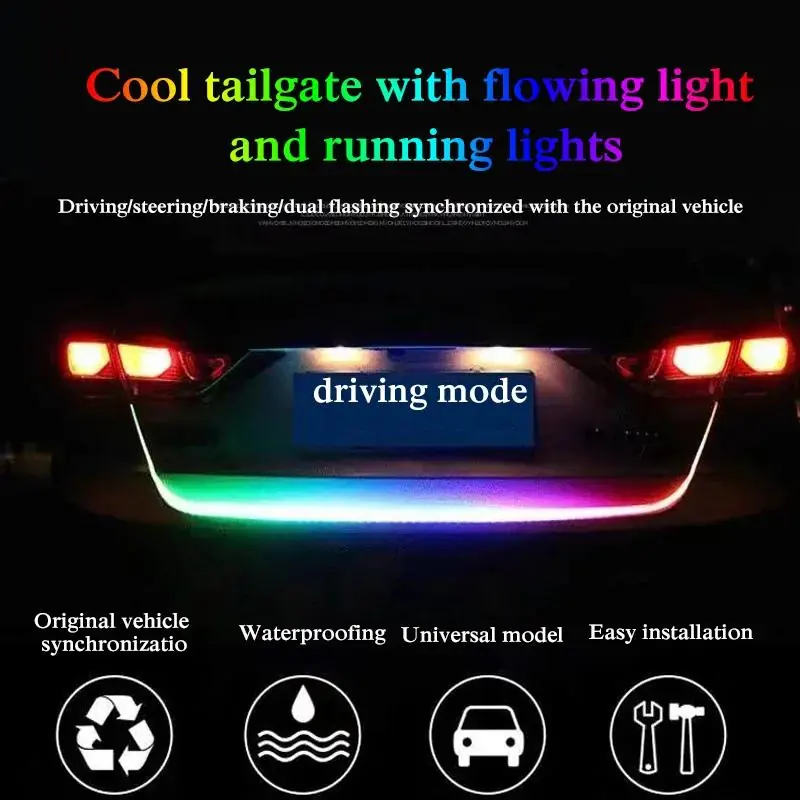

Cechy produktu
- Uniwersalny model pasujący do większości pojazdów
- Wodoodporna konstrukcja
- Łatwy montaż
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność połączenia przewodu masowego (czarny) oraz zasilania ACC (czerwony).
Zweryfikuj zgodność kolorów przewodów z instalacją elektryczną pojazdu zgodnie ze schematem.
Przed użyciem
- Zidentyfikuj przewody świateł w pojeździe (cofania, stopu, kierunkowskazów, pozycyjnych).
- Upewnij się, że napięcie zasilania jest zgodne z wymaganiami taśmy.
- Oczyść powierzchnię montażową na klapie bagażnika przed przyklejeniem taśmy.
- Przygotuj narzędzia do bezpiecznego połączenia przewodów (np. szybkozłączki lub lutownica).
