Instrukcja obsługi klimatyzatora przenośnego typu split Unold 86340
Szybki przewodnik po instrukcji obsługi klimatyzatora przenośnego typu split Unold 86340. Dowiedz się, jak poprawnie zainstalować urządzenie, korzystać z trybów chłodzenia i ogrzewania oraz dbać o konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed uruchomieniem klimatyzatora Unold 86340 należy bezwzględnie odczekać co najmniej 24 godziny po transporcie, aby czynnik chłodniczy mógł osiąść. Urządzenie musi być zawsze transportowane i przechowywane w pozycji pionowej, w przeciwnym razie może dojść do nieodwracalnego uszkodzenia sprężarki. Zalecamy, aby instalację przeprowadzały co najmniej dwie osoby.
Opis urządzenia
Klimatyzator typu split składa się z jednostki wewnętrznej i zewnętrznej połączonych wężem. Urządzenie oferuje funkcje chłodzenia, ogrzewania, osuszania oraz wentylacji.
Instalacja
Montaż okienny: Dołączony uchwyt okienny jest przeznaczony wyłącznie do okien prostych (nie dachowych). Należy go zamontować w profilu ramy okiennej przed uszczelką. Upewnij się, że uszczelka okna nie jest przytrzaśnięta ani uszkodzona.

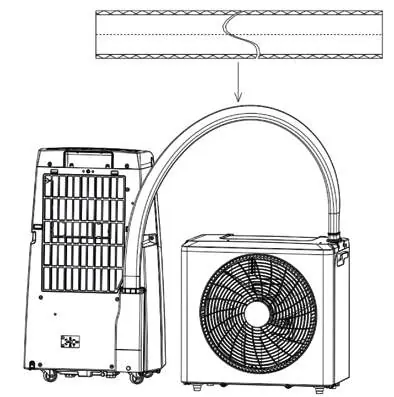

Wąż odpływowy: Jeśli wymagane jest odprowadzanie skroplin, podłącz wąż do króćca w dolnej części jednostki zewnętrznej i zabezpiecz go obejmą.
Obsługa
Urządzenie obsługuje się za pomocą panelu sterowania lub pilota:
- Tryby pracy: Chłodzenie, Wentylacja, Osuszanie, Ogrzewanie.
- Regulacja temperatury: Możliwa w trybach chłodzenia, ogrzewania i osuszania (16°C - 30°C).
- Prędkość wentylatora: Dostępne poziomy: wysoki, średni, niski, cichy lub silny (zależnie od trybu).
- Tryb snu: Zapewnia cichą pracę i automatyczne wyłączenie po 8 godzinach.
- Oscylacja (Swing): Włącza/wyłącza ruch żaluzji nawiewu.
Czyszczenie i konserwacja
Regularnie czyść filtr powietrza, usuwając kurz odkurzaczem lub myjąc go wodą (maks. 40°C). Przed ponownym montażem filtr musi być całkowicie suchy. Obudowę czyść lekko wilgotną ściereczką, unikając środków chemicznych.
Rozwiązywanie problemów
W przypadku problemów sprawdź:
- Urządzenie nie działa: Sprawdź zasilanie i gniazdko.
- Słabe chłodzenie: Sprawdź, czy filtr jest czysty, czy wloty/wyloty powietrza nie są zablokowane oraz czy temperatura otoczenia mieści się w zakresie 18-40°C.
- Wyciek wody: Sprawdź korek odpływu w jednostce wewnętrznej i czy urządzenie stoi poziomo.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy urządzenie jest włączone i czy gniazdko elektryczne działa poprawnie.
Wyczyść filtr powietrza, sprawdź czy wloty/wyloty powietrza nie są zablokowane oraz czy temperatura otoczenia wynosi od 18 do 40°C.
Sprawdź, czy korek odpływu jest prawidłowo zamknięty i czy urządzenie jest wypoziomowane.
Sprawdź, czy uchwyty montażowe są dobrze dokręcone.
Przed użyciem
- Odczekaj 24 godziny po transporcie w pozycji pionowej
- Sprawdź kompletność wszystkich akcesoriów
- Upewnij się, że korek odpływu wody jest szczelnie zamknięty
- Przygotuj rękawice ochronne, taśmę mierniczą i nożyczki do montażu
Ilustracje i schematy
- Schemat montażu uchwytu okiennego
- Schemat podłączenia węża odpływowego
- Schemat montażu uszczelki okiennej
Zgodność modelu
- Uchwyt okienny przeznaczony tylko do okien prostych, nie do dachowych
- Wymagana pomoc drugiej osoby przy instalacji
