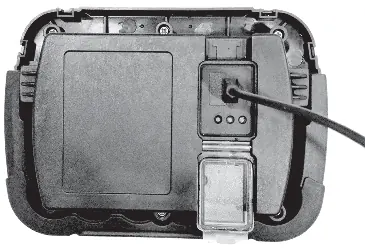

Podłączanie ładowarki do gniazda micro USB

Strona 3

Najważniejsze informacje z instrukcji

Naświetlacz LED V-TAC 10-R to przenośne urządzenie zasilane akumulatorowo, przeznaczone do użytku wewnątrz i na zewnątrz (klasa szczelności IP44). Urządzenie posiada regulowany uchwyt oraz wbudowany przełącznik trybów pracy. Przed pierwszym użyciem należy naładować akumulator zgodnie z procedurą opisaną w sekcji obsługi. Urządzenie nie jest zabawką i nie powinno być używane przez dzieci.

Opis urządzenia

Główne elementy naświetlacza to:

Głowica naświetlacza
Zespół lampy LED
Przenośny uchwyt
Pokrywa ochronna gniazda ładowania
Gniazdo micro USB
Wskaźnik LED stanu naładowania
Przełącznik ON/OFF z funkcją zmiany trybów

Regulacja i obsługa

Uchwyt naświetlacza można regulować w zakresie do 45 stopni. Należy ustawić go w pożądanej pozycji przed rozpoczęciem pracy, uważając, aby nie przekroczyć zakresu regulacji, co może doprowadzić do uszkodzenia mechanizmu.

Ładowanie akumulatora

Otwórz pokrywę ochronną gniazda ładowania.
Podłącz wtyczkę ładowarki do gniazda micro USB w urządzeniu.
Podłącz zasilacz do odpowiedniego gniazdka sieciowego. Nie używaj przedłużaczy.
Podczas ładowania wskaźniki LED (czerwony, żółty, zielony) będą świecić sekwencyjnie.
Po zakończeniu ładowania zamknij pokrywę ochronną, aby zapobiec przedostaniu się wody do wnętrza.

Uwaga: Jeśli wskaźnik LED świeci na czerwono, oznacza to, że akumulator jest bliski rozładowania i wymaga ponownego ładowania.

Bezpieczeństwo i konserwacja

Urządzenie jest produktem typu DIY – nie należy próbować otwierać obudowy, modyfikować konstrukcji ani wymieniać diod LED. W przypadku pęknięcia szybki ochronnej, należy ją wymienić przed dalszym użytkowaniem. Podczas czyszczenia upewnij się, że światło jest wyłączone i całkowicie wystygło. Nie wystawiaj ładowarki na działanie wody.

Dane techniczne

Model: VT-10-R
Moc: 10W
Strumień świetlny: 700/350 Lm
Akumulator: 3.7V, Li-Ion, 3600 mAh
Kąt świecenia: 100 stopni
Klasa szczelności: IP44
Żywotność: 25 000 godzin

Informacje o producencie

V-TAC Europe

Profil marki

Strona producenta https://www.v-tac.eu/

Praktyczna pomoc

Typowe problemy

Wskaźnik LED świeci na czerwono

Akumulator jest bliski rozładowania i wymaga podłączenia do ładowania.

Uszkodzona szybka ochronna

Nie używaj urządzenia; szybka musi zostać wymieniona przed ponownym uruchomieniem.

Wyciek płynu z akumulatora

Wytrzyj płyn szmatką, unikając kontaktu ze skórą. W razie kontaktu ze skórą przemyj wodą i zneutralizuj słabym kwasem (np. octem). W razie kontaktu z oczami płucz wodą przez 10 minut i skonsultuj się z lekarzem.

Przed użyciem

Sprawdź, czy szybka ochronna nie jest pęknięta.
Naładuj akumulator przed pierwszym użyciem.
Upewnij się, że używasz oryginalnej ładowarki dostarczonej z urządzeniem.
Ustaw uchwyt w stabilnej pozycji (maks. 45 stopni).
Zamknij pokrywę gniazda ładowania po zakończeniu ładowania.

Ilustracje i schematy

FIG. 1: Widok ogólny naświetlacza z oznaczeniem głowicy, lampy i uchwytu.
FIG. 2: Szczegóły tylnego panelu: gniazdo ładowania, wskaźniki LED i przełącznik.
FIG. 4: Procedura podłączania ładowarki do gniazda micro USB.

Zgodność modelu

Nie używaj przedłużaczy do ładowania.
Ładuj tylko w temperaturze otoczenia od 4°C do 40°C.
Produkt nie jest przeznaczony do pracy ciągłej 24h (zalecane 10-12h dziennie).
