Składany panel słoneczny V-TAC 160W - Instrukcja obsługi
Poznaj możliwości składanego panelu słonecznego V-TAC 160W. Instrukcja zawiera dane techniczne, sposób montażu, opcje podłączenia oraz informacje o kompatybilności z przenośnymi stacjami zasilania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

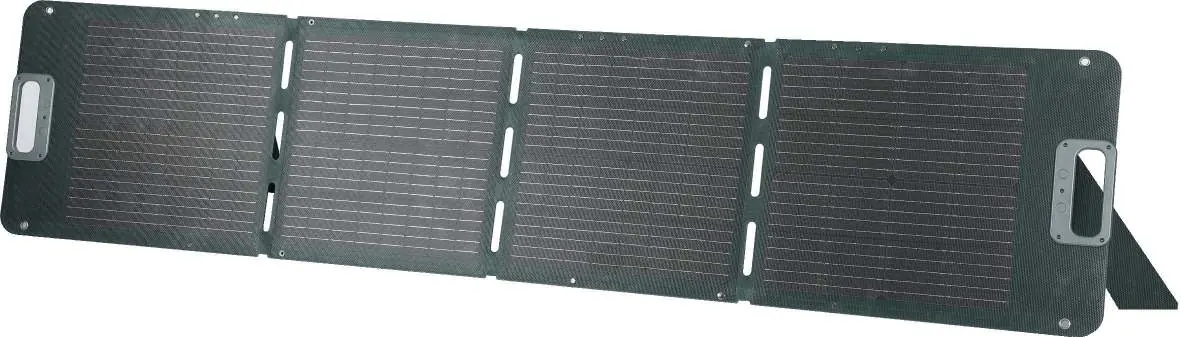

Składany panel słoneczny V-TAC 160W to przenośne rozwiązanie do pozyskiwania energii słonecznej. Urządzenie charakteryzuje się konstrukcją typu 1*4 fold, co ułatwia transport i przechowywanie. Panel jest kompatybilny z przenośnymi stacjami zasilania V-TAC (np. 300W, 500W, 1000W, 2000W).
Opis urządzenia i instalacja
Panel oferuje dwie metody instalacji, które pozwalają na elastyczne wykorzystanie w różnych warunkach:
- Zawieszenie: Możliwość zawieszenia panelu w dowolnym miejscu, co pozwala zaoszczędzić przestrzeń.
- Nóżki (Kickstands): Wbudowane podpórki umożliwiają ustawienie panelu pod kątem, co zwiększa efektywność absorpcji energii słonecznej.
Porty wyjściowe i ładowanie
Panel wyposażony jest w zintegrowany moduł wyjściowy (Solar Charger Box), który umożliwia ładowanie różnych urządzeń:
- DC 5521: Napięcie robocze 19.3V, moc 160W.
- USB-C: Obsługuje standardy 5V/3A, 9V/3A, 12V/3A, 15V/3A, 17.6V/2.25A (do 45W).
- USB-A: 5V/2.4A.
- USB-A (QC3.0): Szybkie ładowanie 5V/3A, 9V/2A, 12V/1.5A (18W).
Dane techniczne
- Model: VT-10160 (SKU 11566)
- Moc znamionowa: 160W (-5%, +10%)
- Napięcie robocze: 17.6V
- Prąd roboczy: 9.08A
- Napięcie obwodu otwartego (Voc): 21.2V
- Prąd zwarciowy (Isc): 9.75A
- Wymiary po złożeniu: 680 x 468 x 54 mm
- Wymiary po rozłożeniu: 1670 x 680 x 25 mm
- Waga: 9 kg ± 0.5 kg
Informacje o producencie
V-TAC Europe
Praktyczna pomoc
Typowe problemy
Upewnij się, że panel jest ustawiony bezpośrednio w stronę słońca, bez cienia rzucanego na powierzchnię panelu.
Sprawdź, czy kabel jest poprawnie wpięty do odpowiedniego portu (DC, USB-A lub Type-C) i czy urządzenie jest kompatybilne z parametrami wyjściowymi portu.
Przed użyciem
- Sprawdź, czy panel nie posiada uszkodzeń mechanicznych.
- Upewnij się, że wszystkie złącza są czyste i suche.
- Rozłóż panel w miejscu o pełnym nasłonecznieniu.
- Wybierz odpowiedni kabel do swojego urządzenia (DC lub USB).
