Instrukcja obsługi nagrzewnicy elektrycznej Vasco 11VE44260, 11VE44270, 11VE44280
Szybki przewodnik instalacji i obsługi nagrzewnicy elektrycznej Vasco. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody oraz przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

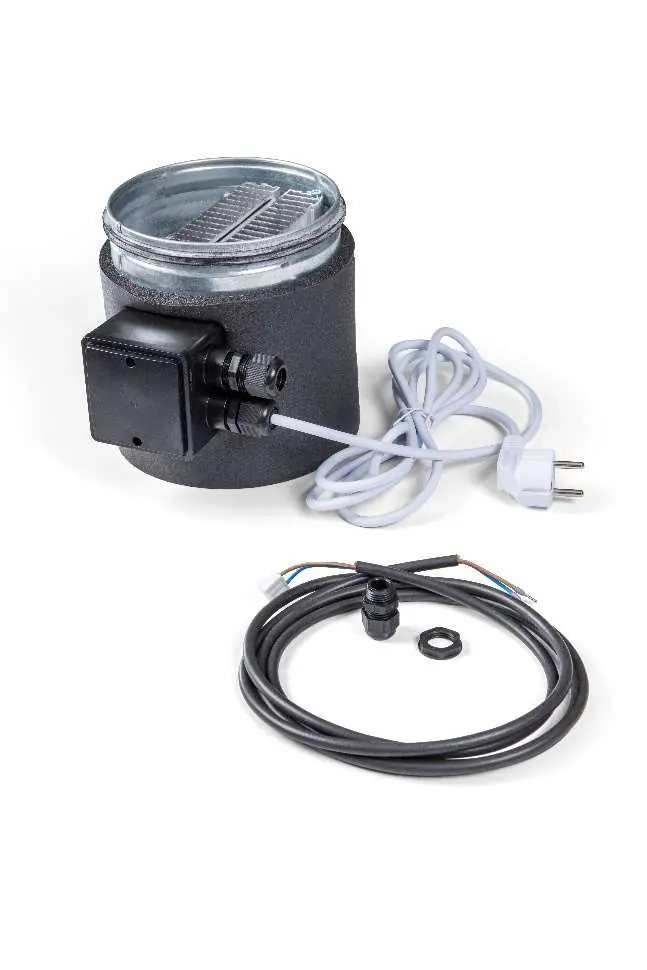

Nagrzewnica elektryczna Vasco jest urządzeniem samoregulującym, przeznaczonym do montażu w systemach wentylacyjnych Vasco. Urządzenie nie posiada włącznika/wyłącznika, ponieważ pełni funkcję zabezpieczającą. Użytkownik musi upewnić się, że wtyczka jest zawsze podłączona do gniazdka, a gniazdko jest pod napięciem.
Bezpieczeństwo
- Instalacja może być przeprowadzona wyłącznie przez wykwalifikowanego instalatora.
- Urządzenie zawiera elementy pod napięciem; nie dotykaj go podczas pracy.
- W przypadku usterki należy skontaktować się z profesjonalnym serwisem.
- Przed konserwacją należy odłączyć zasilanie i odczekać około 10 minut, aż urządzenie ostygnie.
Warunki instalacji
Aby zainstalować nagrzewnicę, należy spełnić następujące warunki:
- Pomieszczenie musi być zabezpieczone przed mrozem.
- Nagrzewnica musi znajdować się w odległości maksymalnie 2 metrów od płytki sterującej rekuperatora (ze względu na kabel zasilający).
- W pomieszczeniu musi znajdować się gniazdko 230V ± 10%, 50Hz.
- System kanałów musi być wolny od zanieczyszczeń; zaleca się stosowanie filtra powietrza przed nagrzewnicą.
Montaż
Nagrzewnicę należy zainstalować na kanale doprowadzającym świeże powietrze z zewnątrz do centrali wentylacyjnej. Urządzenie można montować zarówno w pozycji poziomej, jak i pionowej.
Podłączenie elektryczne
- Podłącz wtyczkę czarnego kabla zasilającego do gniazda X17 na płytce sterującej rekuperatora.
- Użyj czarnego dławika jako przejścia dla kabla przez metalową obudowę rekuperatora.
- Otwórz skrzynkę przyłączeniową nagrzewnicy.
- Podłącz brązowy przewód fazowy do złącza +A1 przekaźnika, a niebieski przewód neutralny do złącza -A2.
- Zamknij skrzynkę i podłącz przewód zasilający do gniazdka.
Konserwacja
Vasco zaleca czyszczenie nagrzewnicy minimum co 4 lata. Czyszczenie należy przeprowadzać za pomocą sprężonego powietrza lub małej szczotki. Nie używaj środków chemicznych ani płynnych.
Dane techniczne
Urządzenie występuje w trzech wariantach:
- 11VE44260: Moc 600W (nom.) / 700W (max.), średnica DN150.
- 11VE44270: Moc 600W (nom.) / 700W (max.), średnica DN180.
- 11VE44280: Moc 1200W (nom.) / 1400W (max.), średnica DN180.
Kontakt serwisowy: Vasco Group Sp. z o.o., ul. Jaworzyńska 295, 59-220 Legnica, Polska. Tel.: +48 (0) 76 850 83 90.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa optymalnie
Wymagana konserwacja (czyszczenie co 4 lata).
Brak zasilania
Sprawdź podłączenie wtyczki do gniazdka i czy gniazdko jest pod napięciem.
Przed użyciem
- Sprawdź, czy pomieszczenie jest zabezpieczone przed mrozem.
- Upewnij się, że odległość od płytki sterującej rekuperatora nie przekracza 2m.
- Upewnij się, że masz dostęp do gniazdka 230V.
- Sprawdź, czy w systemie kanałów nie ma zanieczyszczeń.
Parametry w praktyce
- Moc nominalna
- Pobór mocy urządzenia (600W lub 1200W w zależności od modelu).
- Średnica przyłącza
- Wymagana średnica kanału wentylacyjnego (DN150 lub DN180).
- Strata ciśnienia
- Opór powietrza generowany przez nagrzewnicę (w Pa).
Ilustracje i schematy

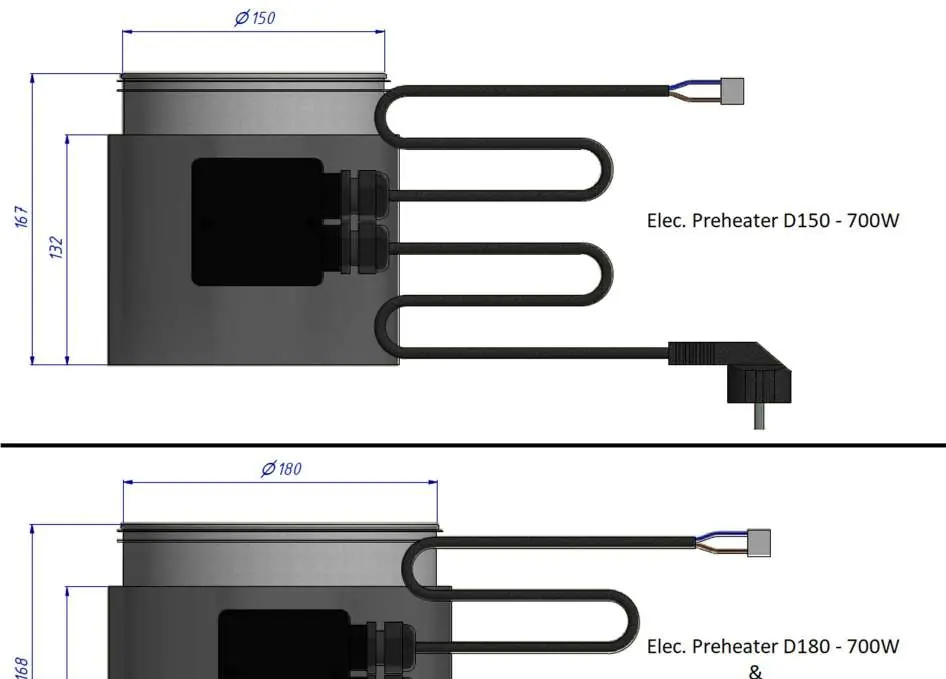

- Schemat wymiarów urządzenia (średnica i wysokość).
- Schemat podłączenia elektrycznego do płytki sterującej rekuperatora (złącze X17).

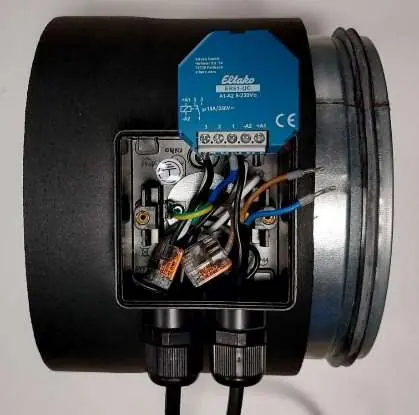

- Schemat połączeń wewnątrz skrzynki przyłączeniowej (przekaźnik i złącza WAGO).
Zgodność modelu
- Nagrzewnica musi być zainstalowana w systemie wentylacyjnym Vasco.
- Wymaga sterowania przez oprogramowanie rekuperatora.
