Vent-Axia 1.0kW Automatic Hand Dryer
Instrukcja instalacji, obsługi i konserwacji automatycznej suszarki do rąk Vent-Axia 1.0kW. Zawiera wytyczne dotyczące montażu, regulacji prędkości powietrza, zasięgu czujnika oraz diagnostyki usterek.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Automatyczna suszarka do rąk Vent-Axia 1.0kW to urządzenie przeznaczone do użytku komercyjnego, zapewniające bezdotykowe suszenie dłoni. Urządzenie charakteryzuje się stopniem ochrony IP24 i wymaga stałego podłączenia do instalacji elektrycznej przez wykwalifikowanego elektryka.
Bezpieczeństwo i instalacja

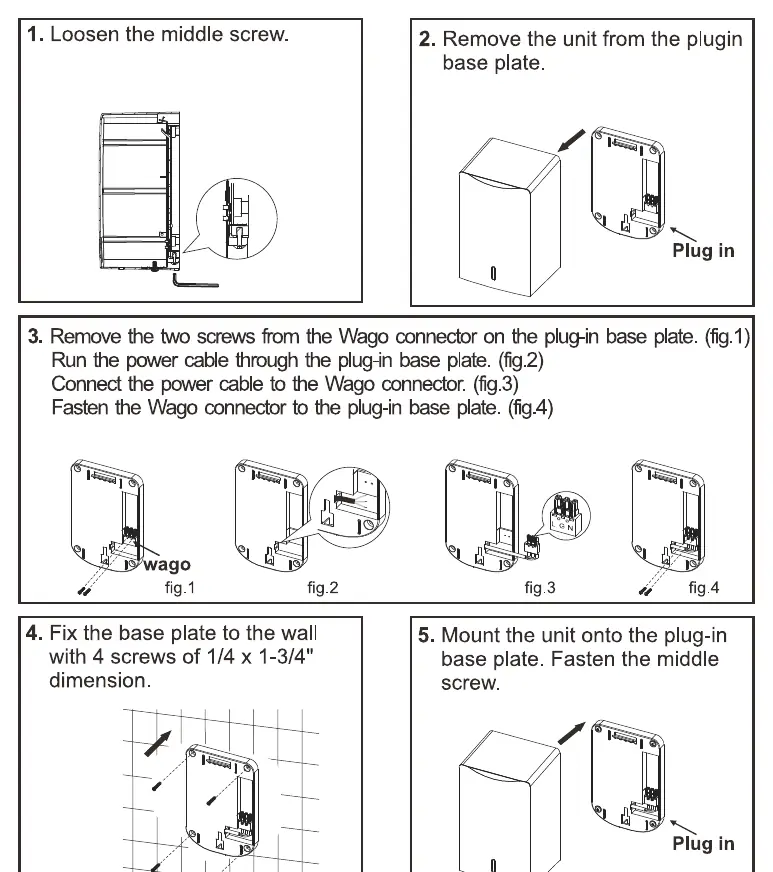

Urządzenie nie jest przeznaczone do użytku domowego. Instalacja musi być wykonana zgodnie z lokalnymi przepisami elektrycznymi przy użyciu przewodu o przekroju 2.0 mm2. Wymagane jest uziemienie urządzenia do płyty montażowej. Nie zaleca się montażu bezpośrednio nad umywalką, aby uniknąć odbić światła zakłócających pracę czujnika. W przypadku montażu wielu suszarek, należy zachować odstęp co najmniej 610 mm między nimi.
Obsługa i regulacje
Suszarka uruchamia się automatycznie po umieszczeniu dłoni pod wylotem powietrza. Użytkownik może regulować parametry pracy po zdjęciu obudowy:
- Prędkość powietrza: Regulowana za pomocą potencjometru VR na płycie głównej (zgodnie z ruchem wskazówek zegara zwiększa moc).
- Zasięg czujnika: Standardowe ustawienie to 170 mm (zakres regulacji 100-230 mm).
Konserwacja
Regularne czyszczenie wnętrza suszarki z kurzu i kłaczków jest niezbędne dla optymalnej wydajności. Obudowę należy przecierać wilgotną szmatką z łagodnym detergentem; nie wolno używać środków ściernych ani spłukiwać urządzenia wodą. Wskaźnik LED informuje o stanie urządzenia: biały (gotowość), zielony (praca), czerwony (wymiana filtra HEPA), niebieski (wymiana szczotek silnika).
Utylizacja
Produkt nie może być wyrzucany z odpadami domowymi. Należy go utylizować zgodnie z lokalnymi przepisami dotyczącymi recyklingu sprzętu elektrycznego.
Praktyczna pomoc
Typowe problemy
Suszarka nie uruchamia się
Sprawdź zasilanie na wyłączniku serwisowym, upewnij się, że czujnik nie jest zasłonięty i sprawdź połączenia na listwie zaciskowej.
Suszarka działa w cyklach lub pracuje ciągle
Wyczyść soczewkę czujnika IR z kurzu lub zanieczyszczeń.
Słaby nadmuch powietrza
Sprawdź, czy wloty powietrza nie są zatkane kurzem oraz czy szczotki silnika nie wymagają wymiany (jeśli pozostało mniej niż 10 mm grafitu).
Suszarka wydaje głośny dźwięk
Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową urządzenia.
Przed użyciem
- Upewnij się, że zasilanie jest odłączone przed montażem.
- Sprawdź, czy przewód zasilający ma przekrój 2.0 mm2.
- Upewnij się, że urządzenie jest poprawnie uziemione.
- Wybierz wysokość montażu zgodnie z zaleceniami dla grupy użytkowników (np. 1000 mm dla mężczyzn).
- Sprawdź, czy w pobliżu czujnika nie ma powierzchni odbijających światło.
Parametry w praktyce
- Zasięg czujnika
- Odległość wykrywania dłoni, standardowo 170 mm, regulowana w zakresie 100-230 mm.
- Wymiana szczotek
- Konieczna, gdy długość grafitu spadnie poniżej 10 mm.
Ilustracje i schematy
- Schemat przedstawia podłączenie zasilania L, N oraz uziemienia do płyty głównej.
- Wskazuje lokalizację potencjometrów VR do regulacji czułości czujnika oraz prędkości silnika.
Zgodność modelu
- Urządzenie nie jest przeznaczone do użytku domowego.
- Wymaga stałego podłączenia do instalacji elektrycznej (fixed wiring).
