Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji i podłączenia opraw oświetleniowych LED Venture Lighting o mocy 100W-200W. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie i upewnić się, że instalację wykonuje wykwalifikowany elektryk. Oprawy posiadają klasę szczelności IP65, co pozwala na ich montaż w miejscach wilgotnych.
Instalacja oprawy
- Odłącz zasilanie od oprawy i zastosuj procedury blokady/oznakowania (lockout/tagout).
- Usuń istniejącą oprawę i zutylizuj lampy oraz stateczniki zgodnie z lokalnymi przepisami.

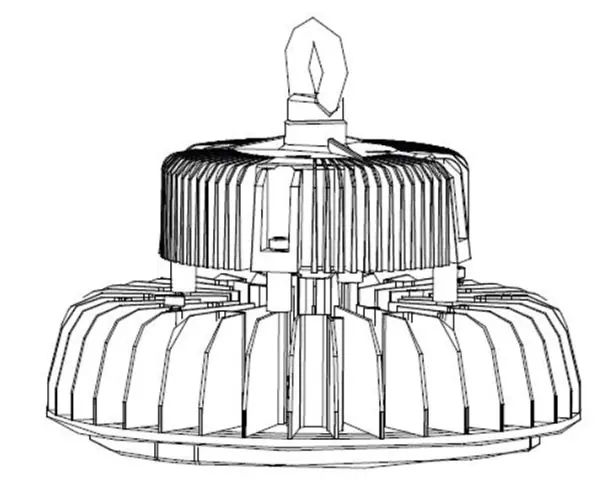

- Przełóż dołączony karabińczyk (1) przez oczko śruby rzymskiej (2) znajdującej się na górze oprawy.
- Zamocuj karabińczyk do bezpiecznej konstrukcji nośnej.
- Podłącz przewody wejściowe oprawy do przewodów zasilających.
- Zamocuj karabińczyk linki zabezpieczającej do bezpiecznej konstrukcji.
- Przywróć zasilanie.
Podłączenie ściemniania
Oprawa jest wyposażona w przewody do ściemniania 1-10V DC. Jeśli funkcja ściemniania nie jest wymagana, nie należy łączyć przewodów ze sobą. W przypadku korzystania ze ściemniania:
- Podłącz przewód zasilający „+” do przewodu „+” na oprawie.
- Podłącz przewód zasilający „-” do przewodu „-” na oprawie.
- Zachowanie właściwej polaryzacji jest kluczowe dla poprawnego działania urządzenia.
Montaż reflektora i soczewki

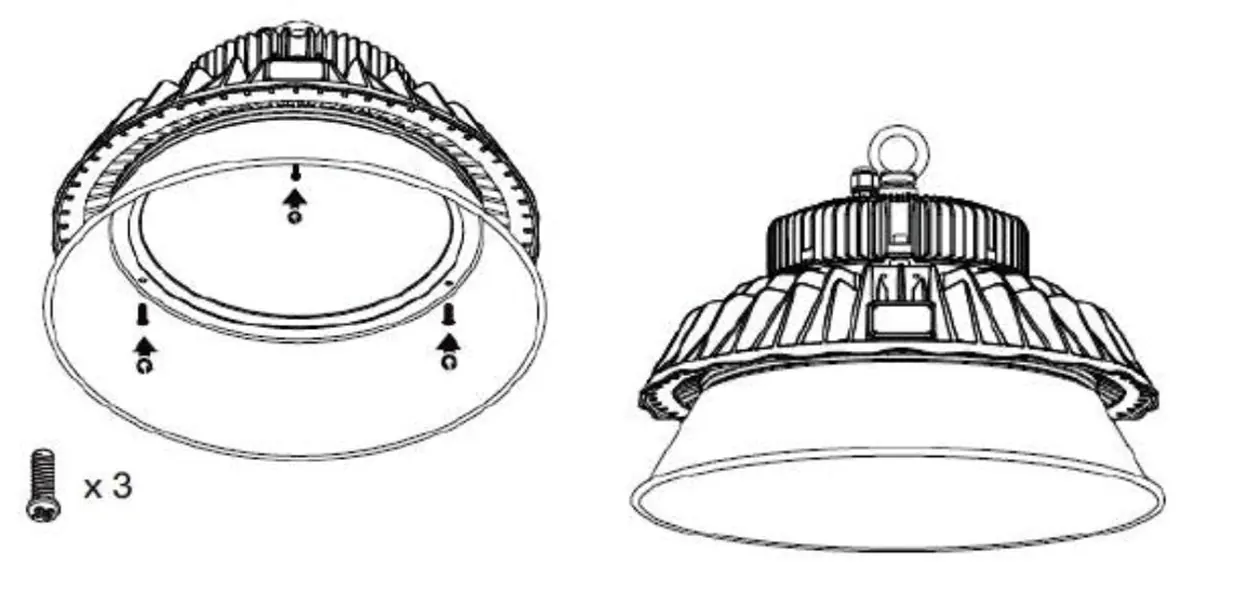

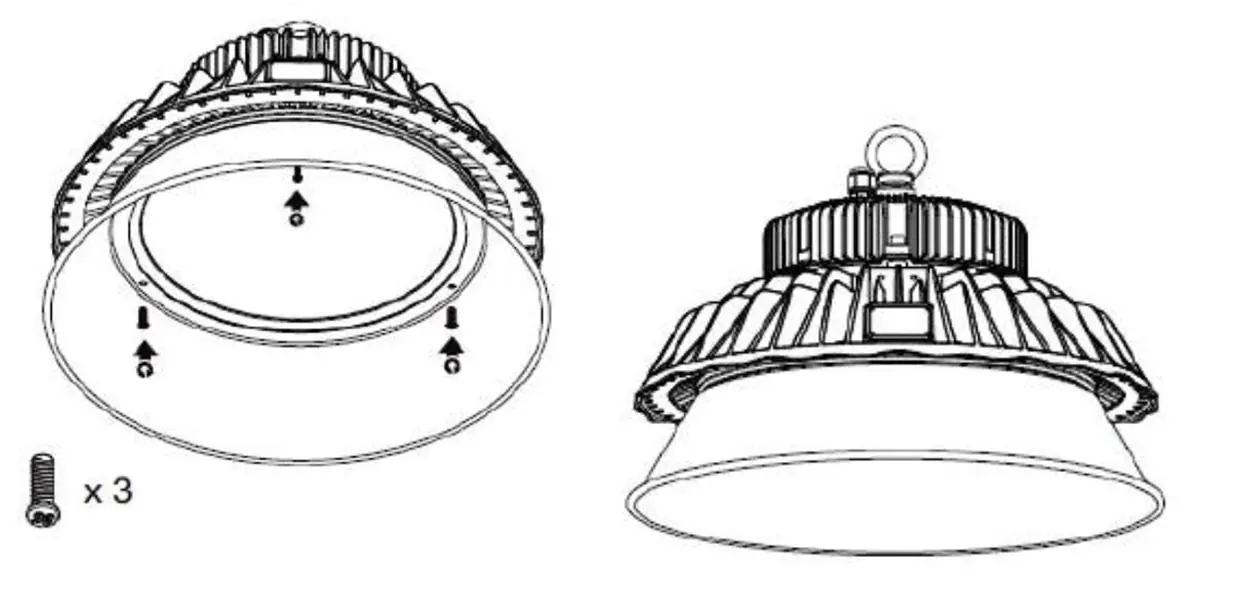

Reflektor mocuje się do oprawy za pomocą pierścienia wykończeniowego soczewki, używając trzech dłuższych śrub dołączonych do zestawu. W przypadku wymiany soczewki należy odkręcić śruby mocujące, wymienić soczewkę lub uszczelkę gumową, a następnie ponownie przykręcić elementy.
Bezpieczeństwo
Nie należy modyfikować otworów w obudowie ani demontować oprawy bez zgody producenta. W przypadku uszkodzenia zewnętrznego kabla elastycznego, wymianę może przeprowadzić wyłącznie dostawca, serwisant lub osoba posiadająca odpowiednie kwalifikacje zatwierdzone przez Venture Lighting. Kontakt z serwisem: 800 451-2606 lub [email protected].
Praktyczna pomoc
Typowe problemy
Sprawdź polaryzację przewodów ściemniania (+/-) oraz upewnij się, że przewody ściemniania nie zostały zwarte ze sobą, jeśli funkcja nie jest używana.
Nie naprawiaj samodzielnie. Kabel musi zostać wymieniony przez dostawcę, serwisanta lub wykwalifikowaną osobę zatwierdzoną przez producenta.
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie odłączone.
- Zastosuj procedury lockout/tagout przed rozpoczęciem prac.
- Zweryfikuj, czy posiadasz kwalifikacje do pracy z systemami oświetleniowymi.
- Sprawdź, czy konstrukcja nośna jest bezpieczna i wytrzymała.
- Upewnij się, że posiadasz wszystkie elementy montażowe (karabińczyk, śruby).
Ilustracje i schematy
- Schemat okablowania pokazuje podłączenie L (brązowy), N (niebieski) oraz uziemienia (żółto-zielony).
- Dla ściemniania: DIM+ (niebieski/brązowy/fioletowy/biały) oraz DIM- (biały/niebieski/szary/czarny).
Zgodność modelu
- Oprawa przeznaczona do pracy w sieciach 120-277V.
- Wymaga wiedzy o systemach elektrycznych opraw oświetleniowych.
