Konwerter Veratron LINK UP 0-5V służy do przesyłania danych z analogowych czujników napięciowych (np. poziomu paliwa, ciśnienia, temperatury) do sieci NMEA 2000. Urządzenie jest konfigurowane bezprzewodowo za pomocą technologii NFC i dedykowanej aplikacji mobilnej Link Up Configurator.

Instalacja i podłączenie

Przed przystąpieniem do prac należy odłączyć zasilanie (ujemny biegun akumulatora). Urządzenie powinno być zamontowane w odległości co najmniej 300 mm od kompasu magnetycznego.

Włóż kluczyk do stacyjki.
Włóż kluczyk do stacyjki.
Zachowaj bezpieczną odległość od kompasu.
Zachowaj bezpieczną odległość od kompasu.
Schemat podłączenia czujnika pasywnego
Schemat podłączenia czujnika pasywnego
Schemat wyprowadzeń złącza.
Schemat wyprowadzeń złącza.
Przygotuj złącze przewodu.
Przygotuj złącze przewodu.
Zlokalizuj obszar komunikacji bezprzewodowej.
Zlokalizuj obszar komunikacji bezprzewodowej.

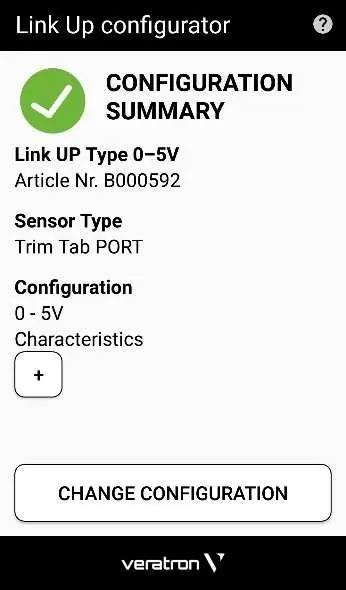

Podsumowanie konfiguracji w aplikacji.
Podsumowanie konfiguracji w aplikacji.

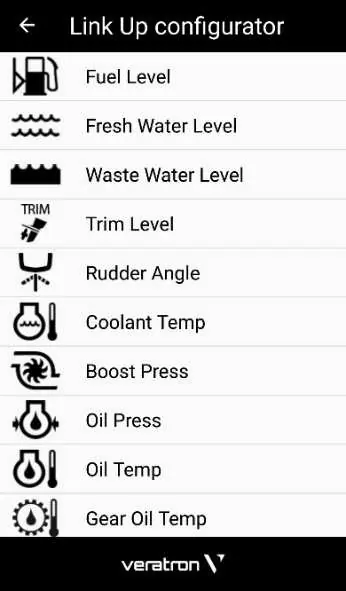

Wybierz typ czujnika w aplikacji.
Wybierz typ czujnika w aplikacji.

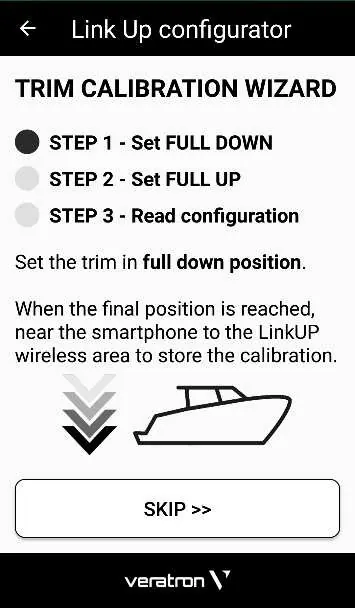

Przeprowadź kalibrację trimu.
Przeprowadź kalibrację trimu.
Oznaczenia pinów w złączu.
Oznaczenia pinów w złączu.
  • Podłączenie czujnika: Wykorzystaj wtyczkę AMP SuperSeal. Jeśli czujnik nie posiada odpowiedniego złącza, można je odciąć i połączyć przewody zgodnie z pinoutem: Pin 1 (czarny) - GND, Pin 2 (niebieski) - sygnał, Pin 3 (czerwony) - zasilanie 5V (maks. 15 mA).
  • Sieć NMEA 2000: Podłącz urządzenie do szkieletu sieci za pomocą złącza M12. Upewnij się, że złącze jest dokręcone, aby zachować szczelność.

Konfiguracja

Konfiguracja odbywa się za pomocą smartfona z NFC:

Proces konfiguracji NFC
Proces konfiguracji NFC
  1. Pobierz aplikację Link Up Configurator.
  2. Przyłóż telefon do obszaru NFC na obudowie urządzenia, aby odczytać bieżące ustawienia.
  3. Wybierz typ czujnika, zdefiniuj krzywą (standardowa lub własna) oraz ewentualne progi alarmowe.
  4. Zapisz konfigurację, ponownie przykładając telefon do urządzenia.

Diagnostyka LED

  • OFF: Brak zasilania.
  • ON: Urządzenie skonfigurowane i działa poprawnie.
  • Wolne miganie (1Hz): Brak konfiguracji lub nieprawidłowa konfiguracja.
  • Szybkie miganie (2.5Hz): Wartość sygnału poza zakresem.
  • Bardzo szybkie miganie (10Hz): Trwa przesyłanie konfiguracji.

Dane techniczne

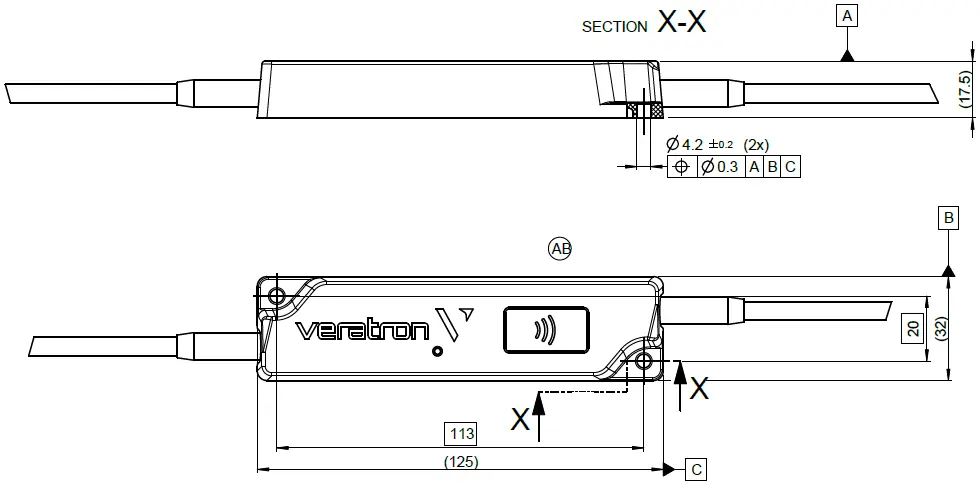

Wymiary urządzenia
Wymiary urządzenia
  • Napięcie robocze: 6 – 16.5 V
  • Pobór prądu: ≤ 100 mA
  • Zakres pomiarowy: 0 – 5.0 V
  • Klasa ochrony: IP X9/K
  • Temperatura pracy: -30°C do 80°C

Praktyczna pomoc

Typowe problemy

Dioda LED miga wolno (1Hz)

Urządzenie nie posiada poprawnej konfiguracji. Użyj aplikacji Link Up Configurator, aby skonfigurować typ czujnika.

Dioda LED miga szybko (2.5Hz)

Wartość sygnału z czujnika jest poza zakresem pomiarowym (0-5V). Sprawdź połączenia czujnika.

Brak komunikacji NFC

Upewnij się, że telefon posiada włączone NFC i przykładasz go w odpowiednim miejscu na obudowie urządzenia (oznaczone symbolem NFC).

Przed użyciem

  • Odłącz ujemny biegun akumulatora przed instalacją.
  • Upewnij się, że urządzenie jest oddalone o min. 300 mm od kompasu.
  • Sprawdź, czy czujnik nie przekracza 5V sygnału wyjściowego.
  • Pobierz aplikację Link Up Configurator na smartfon.
  • Przygotuj złącza zgodnie z instrukcją pinoutu.

Parametry w praktyce

NMEA 2000 LEN 2
Load Equivalency Number określa obciążenie sieci; urządzenie pobiera 2 jednostki prądu z magistrali.
5V-Supply (max. 15 mA)
Wbudowane zasilanie dla czujników pasywnych; nie przekraczaj limitu prądowego.

Ilustracje i schematy

  • Schemat X-X: Wymiary montażowe urządzenia.
  • Schemat podłączenia pasywnego: Wykorzystuje zasilanie 5V z konwertera.
  • Schemat podłączenia aktywnego: Czujnik posiada własne zasilanie, konwerter odbiera tylko sygnał.

Zgodność modelu

  • Współpracuje z czujnikami poziomu paliwa, wody, temperatury, ciśnienia i kąta steru.
  • Wymaga sieci NMEA 2000.
  • Konfiguracja wymaga smartfona z NFC (Android lub iOS).
