Schemat montażowy i lista części podnośnika Vermeiren Eagle 620 150KG
Przewodnik techniczny i schemat montażowy podnośnika pacjenta Vermeiren Eagle 620 150KG. Dokument zawiera szczegółowy wykaz części, instrukcje dotyczące smarowania, zabezpieczania gwintów klejem Loctite oraz wymagane momenty dokręcania...
Spis treści
Najważniejsze informacje techniczne
Niniejszy dokument stanowi oficjalny schemat montażowy oraz listę części zamiennych dla podnośnika pacjenta Vermeiren Eagle 620 o nośności 150 kg. Zawiera on kluczowe wytyczne dotyczące montażu, konserwacji oraz zabezpieczania połączeń mechanicznych.
Instrukcje montażu i konserwacji
Podczas montażu i serwisowania urządzenia należy przestrzegać następujących zaleceń technicznych:
- Zabezpieczanie gwintów: Na elementach oznaczonych numerami 33, 43 oraz 44 należy zastosować klej Loctite nr 243.
- Smarowanie: Elementy ruchome oznaczone numerami 11, 19 oraz 20 wymagają regularnego smarowania.
- Klejenie: Do montażu elementu nr 52 należy użyć kleju PP02203 (KLEJ RED-SABA FOAMSPRAY).
- Momenty dokręcania: Śruby nr 60 i 26 należy dokręcić kluczem dynamometrycznym z siłą 25 Nm. Pozostałe połączenia wskazane na schemacie wymagają dokręcenia z siłą 36 Nm.
Lista części
Szczegółowy wykaz wszystkich komponentów, w tym numery planów, numery artykułów oraz ilości sztuk, znajduje się w tabeli na drugiej stronie dokumentu. Tabela pozwala na identyfikację każdej części użytej w konstrukcji podnośnika.
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy wszystkie śruby zostały dokręcone zgodnie z wymaganym momentem (25 Nm lub 36 Nm).
- Upewnij się, że elementy ruchome (11, 19, 20) są odpowiednio nasmarowane.
- Zweryfikuj, czy na połączeniach 33, 43 i 44 zastosowano klej Loctite 243.
- Upewnij się, że element nr 52 został poprawnie przyklejony zgodnie z instrukcją.
Ilustracje i schematy

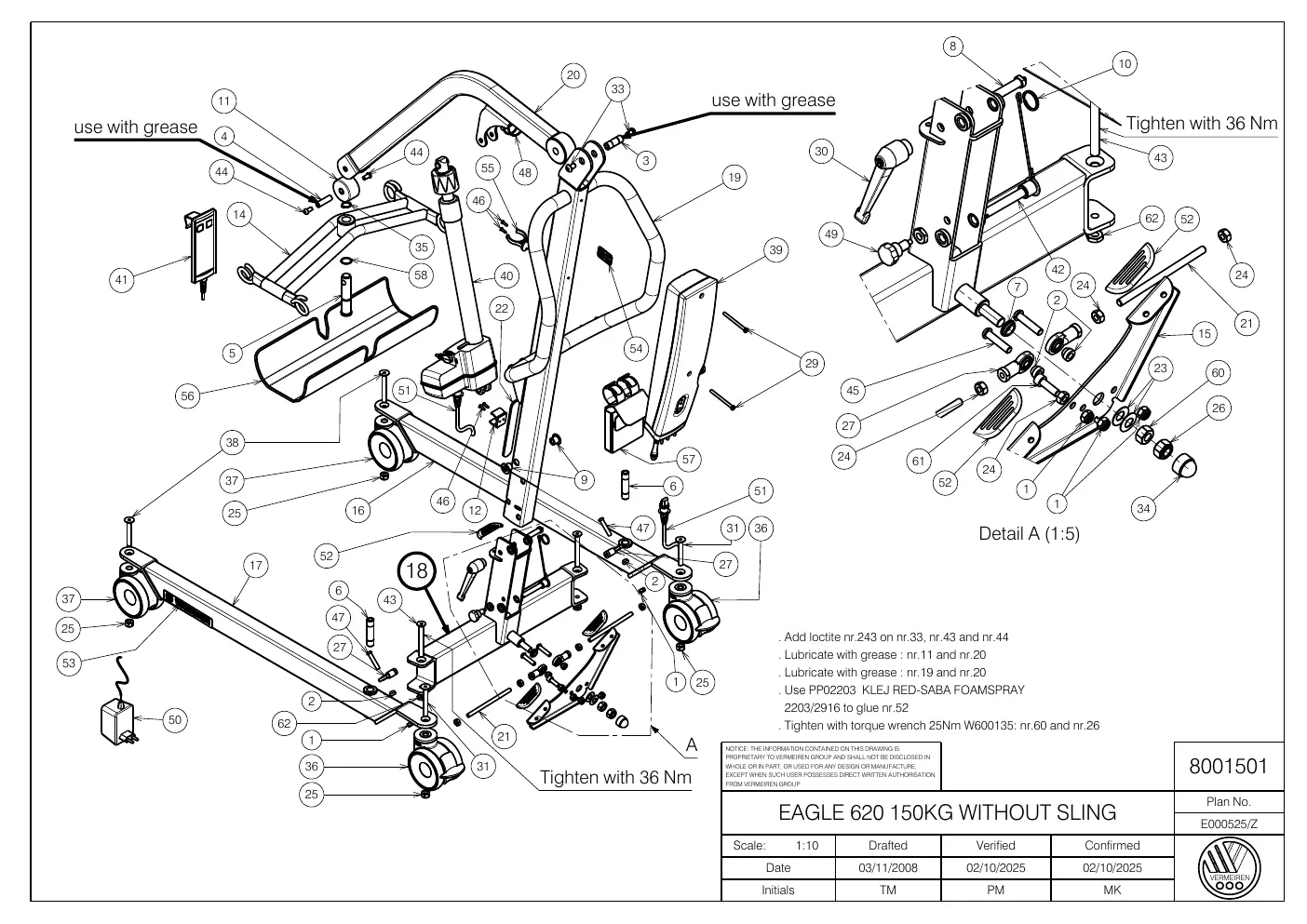

- Schemat przedstawia widok rozstrzelony (exploded view) podnośnika z numeracją części odpowiadającą tabeli na stronie 2.
- Strzałki i opisy na schemacie wskazują miejsca wymagające specjalnego traktowania (smarowanie, klejenie, moment dokręcania).
