VEVOR 100W / 400W Panele Słoneczne - Instrukcja Obsługi
Kompletny przewodnik użytkownika dla paneli słonecznych VEVOR 100W i 400W. Dowiedz się jak bezpiecznie instalować, łączyć i konserwować swoje panele fotowoltaiczne.
Spis treści
Opis produktu
Panele słoneczne VEVOR o mocy 100W oraz 400W to wysokowydajne urządzenia fotowoltaiczne przeznaczone do zasilania urządzeń zewnętrznych. Panele charakteryzują się solidną konstrukcją z hartowanego szkła i aluminiowej ramy, co zapewnia trwałość w różnych warunkach atmosferycznych. Wyposażone są w złącza MC4, co umożliwia łatwe łączenie szeregowe lub równoległe w celu zwiększenia mocy systemu.
Dane techniczne
Model S100 (100W): Napięcie obwodu otwartego 22V, prąd zwarciowy 6A, napięcie robocze 19V, prąd roboczy 5.26A, klasa ochrony IP67, temperatura pracy -10°C do 65°C.
Model S400 (400W): Napięcie obwodu otwartego 37.8V, prąd zwarciowy 13.5A, napięcie robocze 33V, prąd roboczy 12.1A, klasa ochrony IP65, temperatura pracy -10°C do 65°C.
Bezpieczeństwo i ostrzeżenia
- Nie używaj produktu po wystąpieniu uszkodzeń mechanicznych (np. pęknięć), co może grozić porażeniem prądem.
- Nie demontuj ani nie modyfikuj urządzenia.
- Nie umieszczaj metalowych przedmiotów między panelem a ładowanym urządzeniem.
- Podczas czyszczenia zawsze odłączaj kabel adaptera.
- Instalacja podczas burzy jest surowo zabroniona.
- Upewnij się, że bieguny dodatnie i ujemne są połączone prawidłowo, aby uniknąć zwarć.
- Trzymaj urządzenie z dala od dzieci.
Uruchomienie i obsługa

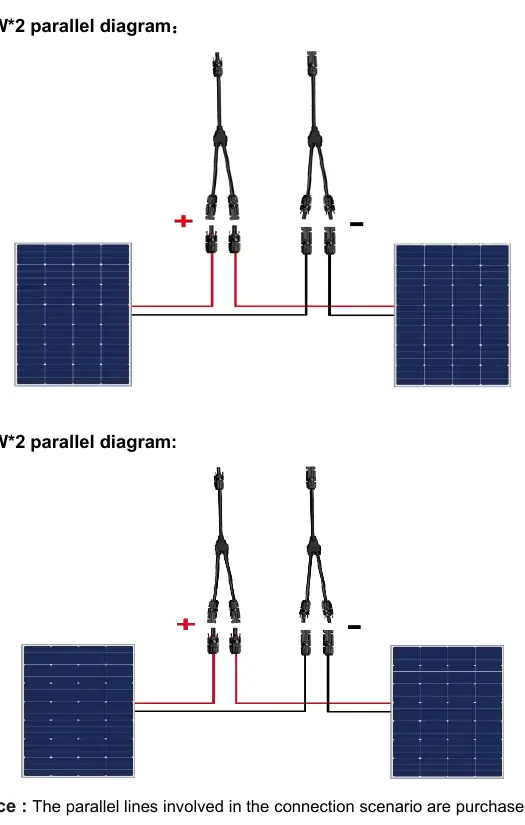

Umieść panel słoneczny w dobrze nasłonecznionym, niezasłoniętym miejscu. Upewnij się, że konstrukcja wsporcza jest stabilna. Użyj odpowiedniego okablowania ze złączami MC4, aby podłączyć panel do urządzenia odbiorczego lub stacji zasilania. W przypadku łączenia wielu paneli, upewnij się, że stosujesz odpowiednie przewody równoległe (zakupione oddzielnie) zgodnie ze schematami połączeń.
Konserwacja i utylizacja
Regularnie sprawdzaj izolację przewodów oraz niezawodność połączeń. Unikaj zarysowań i uderzeń w powierzchnię paneli. Produkt podlega dyrektywie 2012/19/EC dotyczącej zużytego sprzętu elektrycznego i elektronicznego. Nie wyrzucaj urządzenia do zwykłego kosza na śmieci; oddaj je do wyznaczonego punktu zbiórki elektroodpadów w celu recyklingu.
