Instrukcja obsługi maszyny do zdejmowania izolacji Vevor 038-MDA
Szybki przewodnik po obsłudze maszyny do zdejmowania izolacji Vevor 038-MDA. Dowiedz się, jak poprawnie ustawić ostrze, dobrać otwór podajnika oraz rozwiązywać typowe problemy z cięciem przewodów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Maszyna do zdejmowania izolacji Vevor 038-MDA służy do usuwania izolacji z przewodów o średnicy od 1 mm do 25 mm. Urządzenie wymaga precyzyjnego ustawienia wysokości ostrza względem wałka prowadzącego, aby skutecznie przeciąć izolację bez uszkadzania miedzianego rdzenia. Maszyna nie jest przeznaczona do kabli z izolacją silikonową ani kabli opancerzonych.
Bezpieczeństwo
- Nigdy nie dotykaj pracujących części maszyny.
- Nie wkładaj rąk do urządzenia podczas jego pracy.
- Przed czyszczeniem, konserwacją lub wymianą części zawsze odłącz urządzenie od zasilania.
- Nie używaj maszyny na zewnątrz ani w pobliżu wody.
- W przypadku uszkodzenia przewodu zasilającego, musi on zostać wymieniony przez wykwalifikowany serwis.
Obsługa
- Wybierz odpowiedni otwór podajnika w zależności od średnicy przewodu.
- Upewnij się, że środek ostrza znajduje się w jednej linii ze środkiem wałka.
- Wyreguluj wysokość ostrza za pomocą śruby z plastikowym uchwytem M12, tak aby ostrze przecinało tylko izolację.
Rozwiązywanie problemów
Jeśli maszyna nie zdejmuje izolacji poprawnie, sprawdź:
- Czy średnica przewodu nie jest zbyt mała.
- Czy środek ostrza jest ustawiony w jednej linii ze środkiem wałka (wymaga to zdjęcia osłon bocznych i regulacji śruby na bloku centrującym).
- Czy ostrze nie jest stępione (w takim przypadku należy je wymienić).
Dane techniczne
- Model: 038-MDA
- Wymiary: 480 x 165 x 310 mm
- Waga: 15,5 kg
- Zasilanie: 220V-240V 50Hz lub 110V 60Hz
- Moc: 60 W
- Zakres zdejmowania izolacji: 1 mm - 25 mm
Kontakt serwisowy
W razie pytań technicznych prosimy o kontakt pod adresem e-mail: [email protected]
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Maszyna nie zdejmuje izolacji z przewodu.
Sprawdź, czy średnica przewodu jest odpowiednia, czy ostrze jest ostre oraz czy środek ostrza jest idealnie w linii ze środkiem wałka.
Ostrze uszkadza miedziany rdzeń przewodu.
Wyreguluj wysokość ostrza za pomocą śruby M12, aby zmniejszyć głębokość cięcia.
Przed użyciem
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
- Upewnij się, że maszyna stoi na stabilnym podłożu.
- Dobierz odpowiedni otwór podajnika do średnicy kabla.
- Upewnij się, że ostrze jest poprawnie wycentrowane.
- Upewnij się, że w pobliżu nie ma dzieci ani osób nieupoważnionych.
Parametry w praktyce
- Stripping range (1-25 mm)
- Zakres średnic przewodów, które maszyna może przetworzyć.
- M12 Plastic screw
- Śruba regulacyjna służąca do ustawiania wysokości ostrza.
Ilustracje i schematy

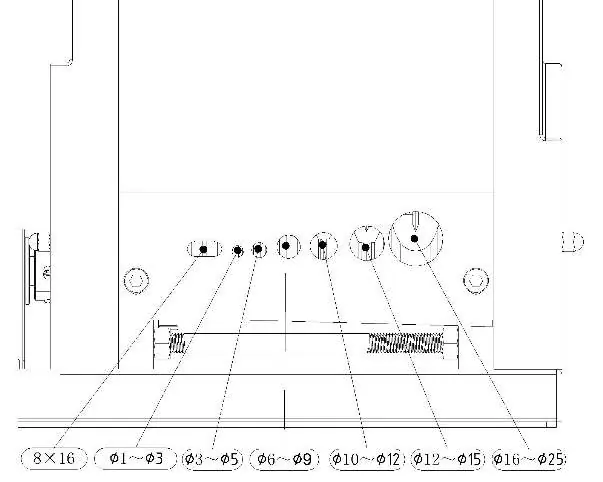

- Schemat na stronie 7 pokazuje dopasowanie średnicy przewodu do odpowiedniego otworu podajnika.

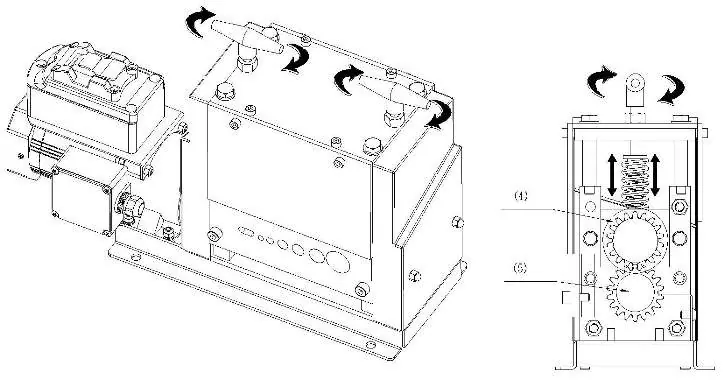

- Rysunki na stronie 8 ilustrują regulację wysokości ostrza za pomocą śruby M12.

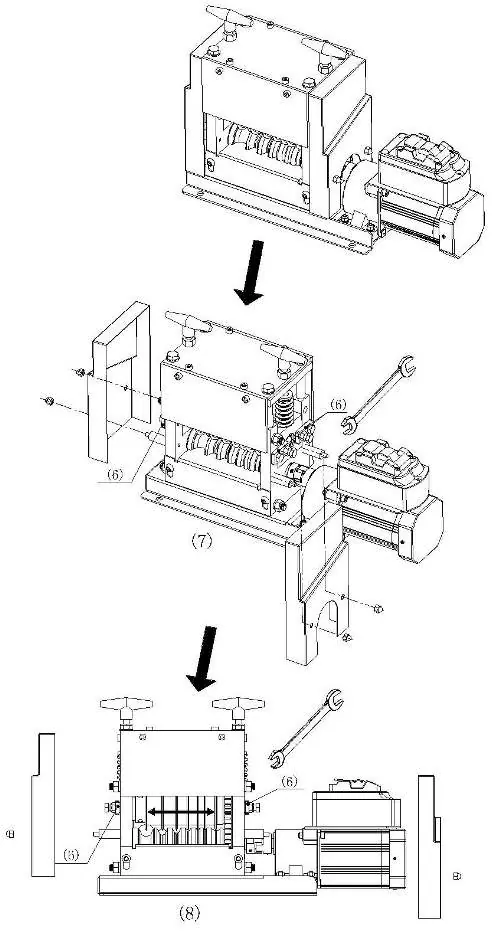

- Rysunek na stronie 9 pokazuje proces demontażu osłon w celu wycentrowania ostrza.
Zgodność modelu
- Maszyna nie jest przeznaczona do kabli z izolacją silikonową.
- Maszyna nie jest przeznaczona do kabli opancerzonych.
