Instrukcja montażu metalowej skrzynki elektrycznej Vevor 12X10X6
Szybki przewodnik po instalacji metalowej skrzynki elektrycznej Vevor 12X10X6. Dowiedz się, jak zamontować płytę montażową, zawieszki ścienne, uszczelnienia oraz jak prawidłowo zabezpieczyć zamek.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje montażu metalowej skrzynki elektrycznej Vevor 12X10X6. Należy pamiętać, że większość elementów, takich jak płyta montażowa, drzwi oraz zamek, jest fabrycznie zmontowana. Instrukcja służy głównie jako przewodnik w przypadku konieczności wymiany elementów lub montażu dodatkowych akcesoriów.
Montaż i instalacja

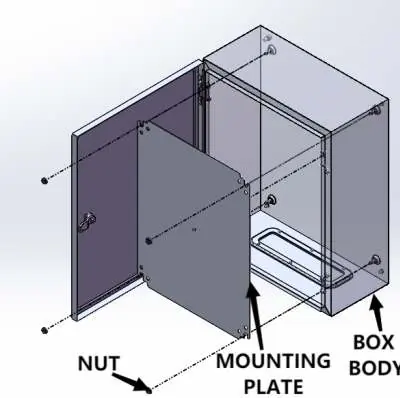

Płyta montażowa
Płyta montażowa jest mocowana do korpusu skrzynki za pomocą 4 nakrętek kołnierzowych z łbem sześciokątnym M8. Element ten jest zazwyczaj zamontowany fabrycznie.
Dolna płyta uszczelniająca
Montaż dolnej płyty uszczelniającej zależy od wymagań użytkownika. Do instalacji należy użyć wkrętów samogwintujących krzyżakowych M5x10mm oraz podkładki uszczelniającej.
Zawieszki ścienne
Do montażu skrzynki na ścianie służą 4 zawieszki ścienne. Należy je przymocować za pomocą 4 śrub z łbem sześciokątnym M8x16mm, podkładek typu O-ring M8 oraz nakrętek M8.
Przewód uziemiający
Instalacja uziemienia wymaga użycia 2 nakrętek kołnierzowych z łbem sześciokątnym M6, które mocują przewód uziemiający do miedzianych śrub M6x12mm znajdujących się na drzwiach i korpusie skrzynki.
Drzwi skrzynki
Drzwi montowane są do korpusu za pomocą zawiasów przy użyciu śruby z łbem płaskim krzyżakowym M6x12mm, podkładki O-ring M6 oraz nakrętki kołnierzowej M6. Drzwi są zabezpieczone za pomocą sworznia (fix pin).
Zamek drzwi
Zamek montowany jest na drzwiach skrzynki za pomocą nakrętek zabezpieczających. Do otwierania i zamykania służy dedykowany klucz.
Bezpieczeństwo i użytkowanie
Ostrzeżenie: Podczas zamykania drzwi skrzynki, należy obrócić rdzeń zamka o 90 stopni z pozycji pionowej do poziomej. Zapewnia to uzyskanie najwyższego poziomu ochrony i szczelności urządzenia.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Drzwi nie zamykają się prawidłowo lub nie zapewniają pełnej ochrony
Upewnij się, że po zamknięciu drzwi rdzeń zamka został obrócony o 90 stopni z pozycji pionowej do poziomej.
Przed użyciem
- Sprawdź, czy wszystkie elementy montażowe są dokręcone.
- Upewnij się, że uszczelka dolna jest zamontowana, jeśli środowisko pracy tego wymaga.
- Zweryfikuj poprawność podłączenia przewodu uziemiającego do korpusu i drzwi.
- Sprawdź, czy klucz do zamka działa płynnie.
Parametry w praktyce
- M8 hex head flange nut
- Nakrętka kołnierzowa z łbem sześciokątnym M8, używana do montażu płyty i zawieszek.
- M5*10mm cross self-tapping screws
- Wkręty samogwintujące krzyżakowe M5x10mm, używane do montażu dolnej płyty uszczelniającej.
- M6*12mm flat head cross screw
- Śruba z łbem płaskim krzyżakowym M6x12mm, używana przy montażu zawiasów drzwi.
Ilustracje i schematy
- Schematy przedstawiają kolejność montażu poszczególnych komponentów: płyty montażowej, uszczelnień, zawieszek ściennych, uziemienia, zawiasów drzwi oraz zamka.
Zgodność modelu
- Większość elementów, takich jak płyta montażowa, drzwi i zamek, jest fabrycznie zmontowana na korpusie skrzynki.
