Instrukcja obsługi paneli słonecznych Vevor S100 / S400

Szybki przewodnik po instalacji i użytkowaniu paneli słonecznych Vevor S100 oraz S400. Zawiera parametry techniczne, schematy połączeń równoległych oraz ważne ostrzeżenia dotyczące bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy stałych paneli słonecznych Vevor o mocy 100W (model S100) oraz 400W (model S400). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączania urządzeń oraz parametry techniczne niezbędne do poprawnej eksploatacji.

Ostrzeżenia i bezpieczeństwo

  • Nie używaj produktu po wystąpieniu uszkodzeń mechanicznych (ryzyko porażenia prądem).
  • Nie demontuj ani nie modyfikuj urządzenia.
  • Nie umieszczaj metalowych przedmiotów między panelem a ładowanym urządzeniem (ryzyko pożaru).
  • Zapewnij możliwość natychmiastowego odłączenia panelu w razie awarii.
  • Podczas czyszczenia zawsze odłączaj kabel adaptera i ładowane urządzenie.
  • Nie przeprowadzaj instalacji podczas burzy.
  • Upewnij się, że bieguny dodatnie i ujemne są podłączone prawidłowo, aby uniknąć zwarć.
  • Miejsce instalacji powinno być dobrze oświetlone i wolne od przeszkód.

Obsługa i podłączenie

Aby rozpocząć ładowanie, umieść panel słoneczny w nasłonecznionym miejscu i użyj odpowiedniego przewodu do podłączenia urządzenia. Panele mogą być łączone w układach szeregowych lub równoległych. W przypadku łączenia równoległego, wymagane przewody należy zakupić we własnym zakresie.

Widok przedniej strony panelu słonecznego.
Widok przedniej strony panelu słonecznego.
Pusta przestrzeń robocza.
Pusta przestrzeń robocza.

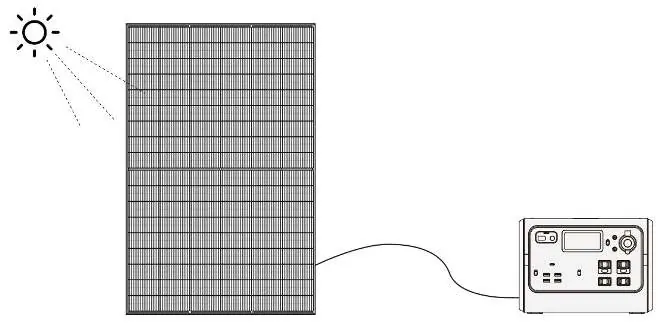

Schemat podłączenia panelu do urządzenia ładującego
Schemat podłączenia panelu do urządzenia ładującego
Schemat połączenia równoległego dwóch paneli
Schemat połączenia równoległego dwóch paneli
Schemat łączenia dwóch paneli za pomocą rozgałęźników.
Schemat łączenia dwóch paneli za pomocą rozgałęźników.
Wymiary tylnej części panelu z puszką przyłączeniową.
Wymiary tylnej części panelu z puszką przyłączeniową.

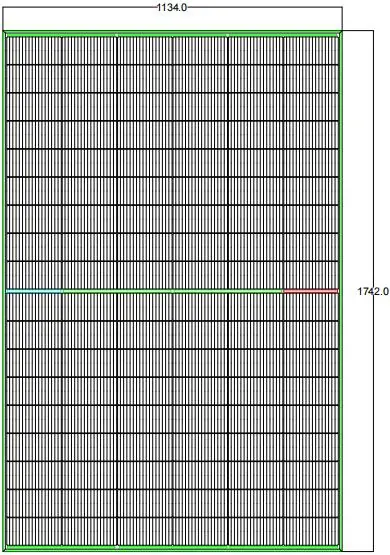

Schemat wymiarowy przedniej strony panelu.
Schemat wymiarowy przedniej strony panelu.
Schemat rozmieszczenia złączy na tylnej stronie panelu.
Schemat rozmieszczenia złączy na tylnej stronie panelu.

Dane techniczne

Model S100: Moc znamionowa 100W, napięcie obwodu otwartego 22V, prąd zwarciowy 6A, stopień ochrony IP67, złącze MC4.

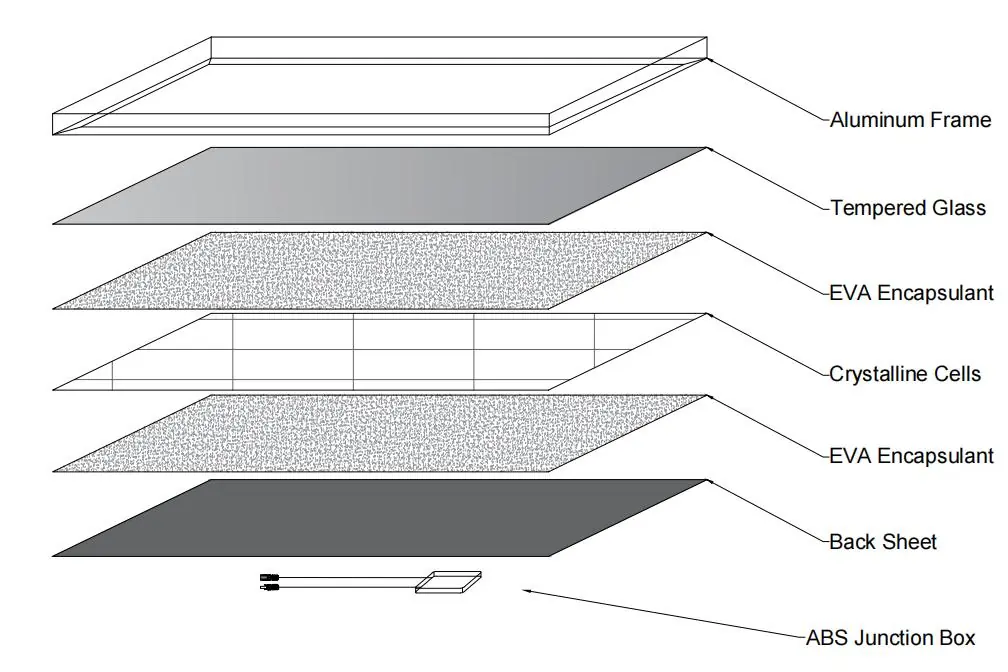

Schemat budowy warstwowej panelu
Schemat budowy warstwowej panelu

Model S400: Moc znamionowa 400W, napięcie obwodu otwartego 37.8V, prąd zwarciowy 13.5A, stopień ochrony IP65, złącze MC4.

Oba modele pracują w zakresie temperatur od -10°C do 65°C.

Utylizacja

Produkt podlega dyrektywie europejskiej 2012/19/EC. Nie wyrzucaj urządzenia do zwykłych odpadów domowych; należy je przekazać do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.

Informacje o producencie

VEVOR

Profil marki

Praktyczna pomoc

Typowe problemy

Zakłócenia odbioru radia lub telewizji

Zmień orientację lub położenie anteny odbiorczej, zwiększ odległość między panelem a odbiornikiem lub podłącz urządzenie do innego obwodu elektrycznego.

Ryzyko pożaru

Nigdy nie umieszczaj metalowych przedmiotów między panelem a ładowanym urządzeniem.

Zwarcie

Upewnij się, że bieguny dodatnie i ujemne są podłączone zgodnie z oznaczeniami.

Przed użyciem

  • Sprawdź, czy miejsce instalacji jest dobrze oświetlone i wolne od przeszkód.
  • Upewnij się, że konstrukcja wsporcza jest stabilna.
  • Sprawdź izolację obwodu i niezawodność połączeń.
  • Upewnij się, że posiadasz odpowiednie przewody (w przypadku łączenia równoległego).
  • Sprawdź, czy panel nie posiada uszkodzeń mechanicznych.

Parametry w praktyce

Open-circuit Voltage
Napięcie panelu bez obciążenia (22V dla S100, 37.8V dla S400).
Short circuit Current
Maksymalny prąd, jaki może płynąć przy zwarciu (6A dla S100, 13.5A dla S400).
Protection Grade
Klasa szczelności urządzenia (IP67 dla S100, IP65 dla S400).

Ilustracje i schematy

  • Schemat połączeń równoległych pokazuje sposób łączenia dwóch paneli za pomocą rozdzielaczy typu Y.
  • Rysunek budowy wewnętrznej przedstawia warstwy panelu: ramę aluminiową, szkło hartowane, ogniwa krystaliczne i puszkę przyłączeniową.

Zgodność modelu

  • Panele wykorzystują standardowe złącza MC4.
  • Możliwość łączenia wielu paneli w układach szeregowych lub równoległych.
