Instrukcja obsługi pompy basenowej VEVOR 1.5HP

Kompletna instrukcja instalacji, obsługi i konserwacji pomp basenowych VEVOR serii HAP oraz HBP. Dowiedz się, jak bezpiecznie podłączyć urządzenie, przeprowadzić rozruch i rozwiązywać typowe problemy techniczne.

Spis treści

Opis produktu

Pompa basenowa VEVOR serii HAP i HBP to urządzenie przeznaczone do cyrkulacji wody w basenach stałych, wannach z hydromasażem oraz spa. Pompa została zaprojektowana do pracy pod ciśnieniem i wymaga profesjonalnego montażu oraz odpowiedniego zabezpieczenia elektrycznego.

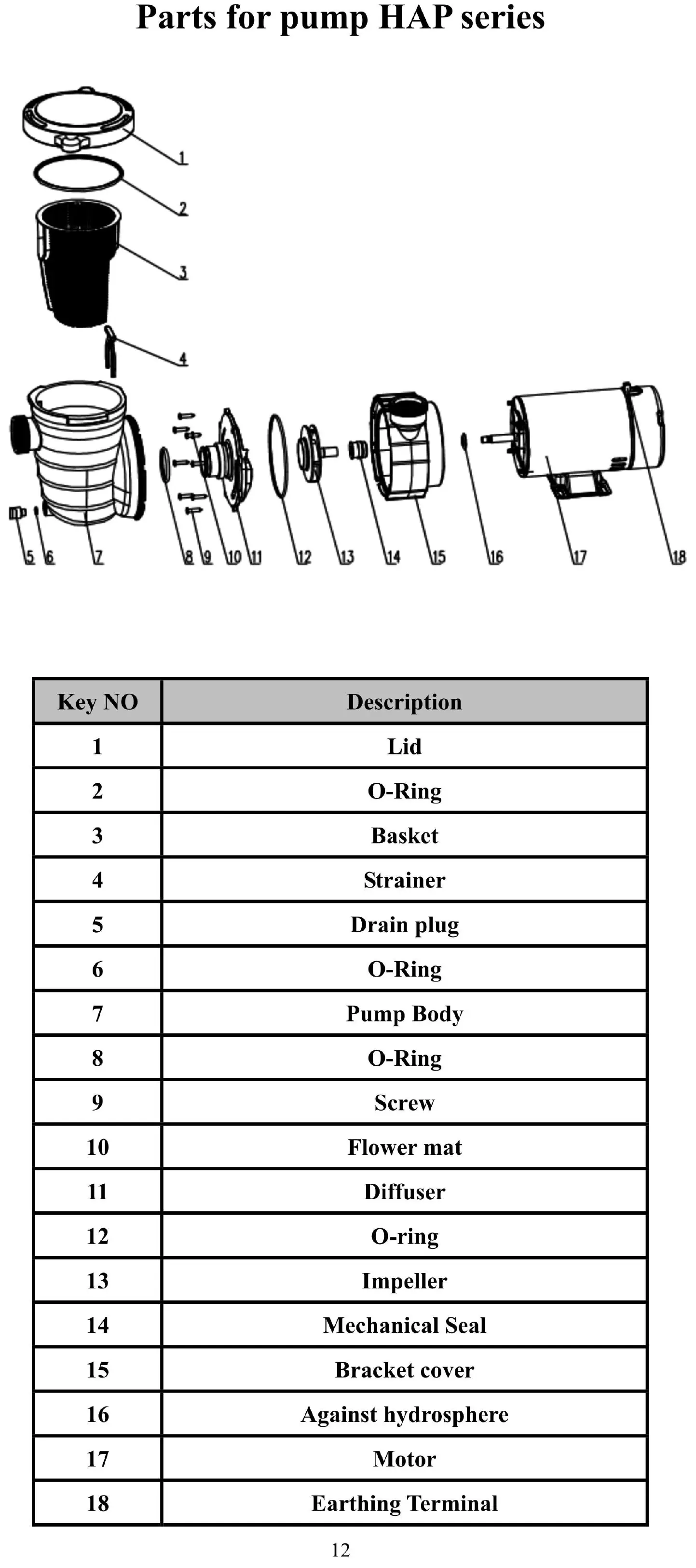

Schemat budowy pompy serii HAP
Schemat budowy pompy serii HAP

Bezpieczeństwo

Urządzenie musi być instalowane wyłącznie przez wykwalifikowanego specjalistę. Kluczowe jest zapewnienie ochrony za pomocą wyłącznika różnicowoprądowego (GFCI). Pompa nie może pracować na sucho, ponieważ prowadzi to do uszkodzenia uszczelnień i utraty gwarancji. Należy unikać kontaktu dzieci z urządzeniem oraz dbać o to, aby instalacja elektryczna była zgodna z lokalnymi przepisami i normami NEC.

Instalacja i uruchomienie

Pompa powinna być umieszczona jak najbliżej basenu, aby zminimalizować straty ciśnienia. Podstawa musi być stabilna, wypoziomowana i sztywna. Przed pierwszym uruchomieniem należy upewnić się, że system jest szczelny, a powietrze zostało usunięte przez zawór odpowietrzający filtra. Obudowa filtra wstępnego musi być wypełniona wodą przed włączeniem silnika. Nigdy nie należy przekraczać ciśnienia 40 PSI.

Konserwacja

Regularna konserwacja obejmuje czyszczenie kosza filtra wstępnego oraz sprawdzanie szczelności uszczelek. Silnik pompy posiada łożyska samosmarujące, więc nie wymaga dodatkowego smarowania. W okresie zimowym należy spuścić wodę z pompy i przechowywać ją w suchym miejscu, aby uniknąć uszkodzeń spowodowanych zamarzaniem.

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem silnika należy sprawdzić połączenia elektryczne, bezpieczniki oraz wyłącznik GFCI. Jeśli pompa nie zasysa wody, należy sprawdzić szczelność pokrywy filtra, poziom wody w basenie oraz drożność przewodów ssących. Hałaśliwa praca pompy często wynika z zapowietrzenia układu lub zanieczyszczeń wewnątrz obudowy wirnika.

Praktyczna pomoc

Typowe problemy

Silnik nie uruchamia się

Sprawdź połączenia elektryczne, bezpieczniki, wyłącznik GFCI oraz czy wał silnika obraca się swobodnie.

Pompa nie zasysa wody (brak priming)

Upewnij się, że obudowa filtra jest pełna wody, pokrywa jest szczelnie zamknięta, a uszczelka O-ring jest czysta i nasmarowana.

Głośna praca pompy

Sprawdź, czy w układzie nie ma powietrza, czy pompa jest stabilnie zamontowana oraz czy wewnątrz obudowy nie znajdują się ciała obce.

Przed użyciem

  • Upewnij się, że instalacja elektryczna posiada zabezpieczenie GFCI.
  • Sprawdź, czy wszystkie zawory ssące i tłoczne są otwarte.
  • Napełnij obudowę filtra wodą przed uruchomieniem.
  • Upewnij się, że pompa jest zamontowana na stabilnym, wypoziomowanym podłożu.
  • Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową silnika.

Parametry w praktyce

Maksymalne ciśnienie
40 PSI - przekroczenie tej wartości grozi uszkodzeniem pompy i niebezpieczeństwem.
Przekrój przewodu
Zależny od mocy silnika (14AWG lub 16AWG) - musi być dobrany przez elektryka.

Ilustracje i schematy

  • Schemat części pokazuje budowę pompy, w tym kluczowe elementy: pokrywę (lid), kosz (basket), wirnik (impeller) oraz uszczelnienie mechaniczne (mechanical seal).
  • Wykresy przepływu (Pipe Sizing Chart) pomagają dobrać średnicę rur w zależności od wymaganej wydajności GPM.

Zgodność modelu

  • Pompa przeznaczona do basenów stałych, nie używać do basenów rozporowych.
  • Wymaga stosowania wyłącznie uszczelnień i części zamiennych zgodnych z instrukcją.
  • W przypadku zimowania stosować wyłącznie glikol propylenowy jako środek przeciw zamarzaniu.
