Niniejszy dokument zawiera wytyczne dotyczące instalacji i bezpiecznej eksploatacji sterownika silnika prądu stałego (DC) Vevor 1206HB-5201. Urządzenie jest przeznaczone do sterowania silnikami w pojazdach elektrycznych, wykorzystując technologię MOSFET dla zapewnienia wydajnej i cichej pracy.
Opis urządzenia
Sterownik 1206HB-5201 obsługuje napięcie 48V i natężenie 250A. System wykorzystuje czujnik prędkości z efektem Halla do kontroli pojazdu oraz oferuje funkcję hamowania regeneracyjnego, która ogranicza prędkość podczas jazdy z górki.
Instalacja i podłączenie

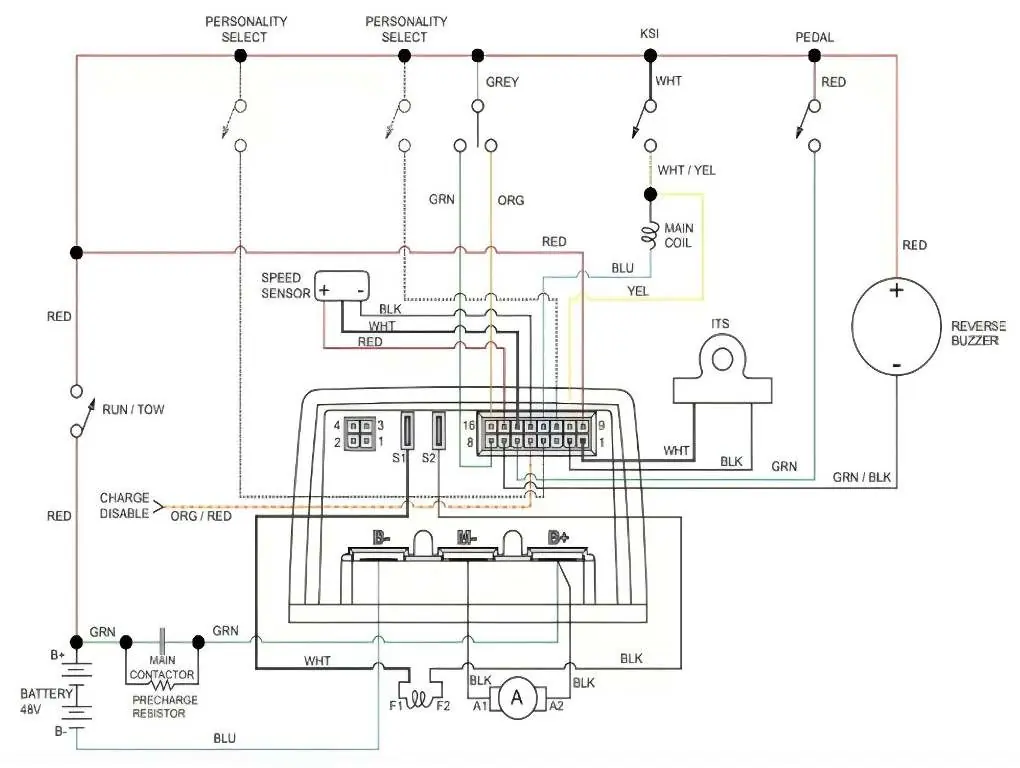

Przed przystąpieniem do instalacji należy sprawdzić zawartość opakowania zgodnie z tabelą kontrolną. Sterownik musi być solidnie zamocowany, aby uniknąć uszkodzeń spowodowanych wibracjami lub uderzeniami. Podłączenie elektryczne musi być wykonane zgodnie z dołączonym schematem okablowania, uwzględniając połączenia z baterią, głównym stycznikiem, pedałem oraz silnikiem.
Zasady bezpieczeństwa
- Wysokie napięcie: Wewnątrz obudowy sterownika występuje niebezpieczne wysokie napięcie. Nie należy demontować urządzenia bez autoryzacji.
- Montaż: Upewnij się, że sterownik jest bezpiecznie zamocowany.
- Odpowiedzialność: Producent nie ponosi odpowiedzialności za straty wynikające z nieprzestrzegania instrukcji obsługi.
Dane techniczne
- Model: 1206HB-5201
- Napięcie: 48V
- Natężenie: 250A
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Sprawdź wszystkie połączenia elektryczne zgodnie ze schematem okablowania, upewniając się, że styki są czyste i dokręcone.
Pod żadnym pozorem nie demontuj obudowy sterownika. Wewnątrz znajdują się komponenty pod wysokim napięciem.
Przed użyciem
- Sprawdź, czy opakowanie zawiera sterownik i instrukcję.
- Upewnij się, że napięcie zasilania wynosi 48V.
- Upewnij się, że sterownik jest solidnie zamocowany w pojeździe.
- Sprawdź, czy wszystkie przewody są podłączone zgodnie ze schematem.
