Przejdź do miejsca w treściOpis produktu

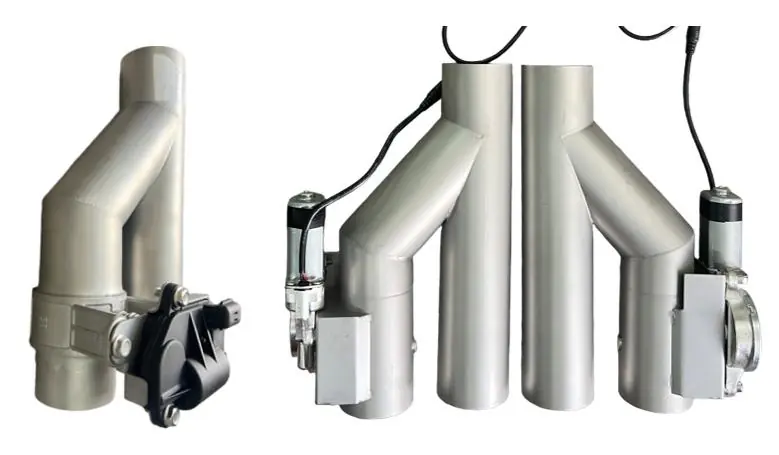

System wydechu z zaworem VEVOR (modele 0303110 oraz 0300510A) to elektryczny układ sterowania przepływem spalin, pozwalający na regulację głośności dźwięku wydechu pojazdu. System umożliwia użytkownikowi wybór między pełnym otwarciem, częściowym otwarciem (tryb AUTO) a całkowitym zamknięciem zaworu za pomocą dołączonego pilota zdalnego sterowania.
Bezpieczeństwo i instalacja
Przed przystąpieniem do montażu należy upewnić się, że pojazd jest wyłączony, a układ wydechowy całkowicie wystygł. Instalacja wymaga spawania elementów systemu do oryginalnej rury wydechowej. Kluczowe jest odłączenie ujemnej klemy akumulatora przed rozpoczęciem prac elektrycznych. Należy unikać montażu w pobliżu ruchomych części pojazdu oraz miejsc narażonych na nadmierne przegrzewanie. Przewody elektryczne muszą być dobrze zaizolowane, odporne na wysokie temperatury i zabezpieczone przed przetarciem.
Uruchomienie i obsługa
Po instalacji należy przeprowadzić test działania, aby upewnić się, że zawór otwiera się i zamyka płynnie, bez zacięć. Sterowanie odbywa się za pomocą pilota: przycisk ON otwiera zawór całkowicie, przycisk OFF zamyka go, a przycisk AUTO ustawia zawór w pozycji częściowo otwartej. Skrzynka sterownicza musi być chroniona przed wilgocią, natomiast sam zawór jest wodoodporny.
Konserwacja
Zaleca się regularną kontrolę mocowania zaworu, połączeń elektrycznych oraz szczelności układu, aby zapobiec wyciekom spalin spowodowanym wibracjami. Do czyszczenia nie należy używać żrących środków chemicznych. W przypadku awarii należy najpierw odłączyć zasilanie, a następnie przystąpić do diagnostyki. Nie należy demontować ani naprawiać urządzenia, gdy jest ono pod napięciem.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Zawór zacina się lub nie działa płynnie
Sprawdź poprawność montażu i czy zawór nie jest zablokowany przez zanieczyszczenia lub niewłaściwe spawanie.
Nieszczelność układu wydechowego
Regularnie sprawdzaj jakość spawów i połączeń, które mogą poluzować się pod wpływem wibracji pojazdu.
Brak reakcji na pilota
Upewnij się, że skrzynka sterownicza jest podłączona do zasilania 12V i nie została zalana wodą.
Przed użyciem
- Sprawdź kompatybilność średnicy rury wydechowej z modelem zaworu.
- Upewnij się, że masz wystarczająco dużo miejsca na montaż i spawanie.
- Odłącz ujemny biegun akumulatora przed pracami elektrycznymi.
- Przygotuj wodoodporne i odporne na temperaturę wiązki przewodów.
- Przeprowadź test działania zaworu przed pełnym uruchomieniem silnika.
Parametry w praktyce
- Model 0303110
- Średnica 2.5 cala, wymiary 290x150x140mm.
- Model 0300510A
- Średnica 5 cali, wymiary 290x190x90mm, zestaw zawiera 2 sztuki.
Ilustracje i schematy
- Pozycja A (przed tłumikiem środkowym) zapewnia głośniejszy dźwięk.
- Pozycja B (za tłumikiem środkowym) zapewnia cichszy dźwięk.
- Opcja A podłączenia zasilania: użycie wtyczki do gniazda zapalniczki.
- Opcja B podłączenia zasilania: bezpośrednie wpięcie do instalacji 12V (czerwony +, czarny -).
Zgodność modelu
- System wymaga spawania do oryginalnego układu wydechowego.
- Różne modele pojazdów i pojemności silników wpłyną na finalny efekt dźwiękowy.
