Instrukcja obsługi wózka schodowego Vevor 2124B
Dowiedz się, jak złożyć i bezpiecznie używać wózka schodowego Vevor 2124B. Instrukcja zawiera parametry techniczne, wskazówki montażowe oraz zasady konserwacji.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wózek schodowy Vevor 2124B służy do transportu ładunków. Jego maksymalny udźwig wynosi 100 kg na płaskim terenie oraz 50 kg podczas pokonywania schodów. str. 3
Najważniejsze czynności
- Montaż kół przednich str. 6
- Montaż kół tylnych str. 6
Problemy i rozwiązania
Należy naoliwić części obrotowe.
str. 7Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Smarowanie kół str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Udźwig (płaski teren) | 100 kg | Maksymalne obciążenie | str. 3 |
| Udźwig (schody) | 50 kg | Maksymalne obciążenie | str. 3 |
Gdzie szukać w PDF
- Dane techniczne str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

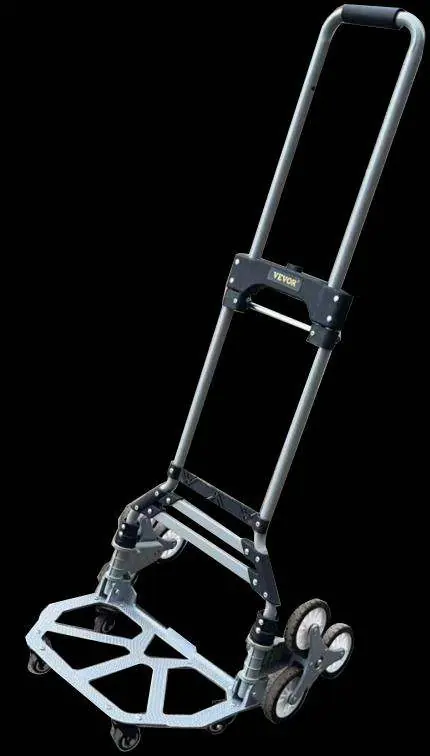

Wózek schodowy Vevor 2124B jest przeznaczony do transportu ładunków. Przed przystąpieniem do użytkowania należy zapoznać się z poniższymi ograniczeniami:
- Maksymalny udźwig na płaskim terenie: 100 kg.
- Maksymalny udźwig na schodach: 50 kg.
- Ostrzeżenia: Zabrania się przewożenia ludzi, używania wózka w pobliżu materiałów łatwopalnych oraz przeciążania urządzenia. Należy zachować ostrożność podczas poruszania się po schodach i unikać gwałtownych ruchów w miejscach z nierównościami (dziurami).

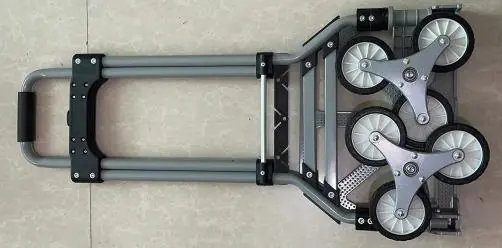

Opis urządzenia
Wózek składa się z następujących elementów:
- Rączka
- Przycisk (do regulacji)
- Łącznik
- Wał obrotowy
- Koła uniwersalne
- Platforma (taca)
- Koła wspinające
Montaż i użytkowanie
Wózek wymaga samodzielnego montażu kół przed użyciem. W zestawie znajdują się niezbędne narzędzia.

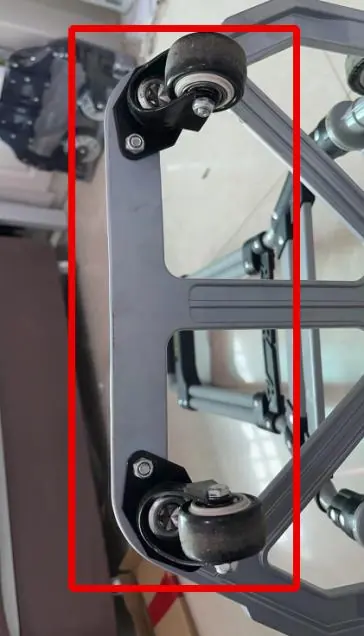

- Montaż kół przednich: Rozłóż ramę (A). Zamontuj dwa koła uniwersalne (B) na przednim końcu spodu platformy, używając krótkich śrub (D) i nakrętek (E).
- Montaż kół tylnych: Zamontuj pozostałe dwa koła uniwersalne (B) na tylnym końcu spodu platformy, używając długich śrub (C) i nakrętek (E).
Konserwacja
Aby zapewnić długą żywotność wózka, przestrzegaj poniższych zasad:
- Unikaj długotrwałej ekspozycji na słońce, aby zapobiec starzeniu się materiałów.
- Składaj wózek, gdy nie jest używany przez dłuższy czas.
- Nie pozwalaj dzieciom na zabawę wózkiem.
- Jeśli koła nie obracają się płynnie, należy naoliwić części obrotowe.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Należy naoliwić części obrotowe w celu ich nasmarowania.
Przed użyciem
- Sprawdź, czy ładunek nie przekracza 100 kg na płaskim terenie lub 50 kg na schodach.
- Upewnij się, że wszystkie koła są poprawnie zamontowane i dokręcone.
- Sprawdź, czy wózek nie znajduje się w pobliżu materiałów łatwopalnych.
- Upewnij się, że na wózku nie znajdują się ludzie.
- Sprawdź stan techniczny kół przed rozpoczęciem transportu.
