Instrukcja obsługi kalkulatora drukującego Victor 1240-3A
Szybki przewodnik po kalkulatorze drukującym Victor 1240-3A. Dowiedz się, jak ładować papier, wymieniać taśmę barwiącą, korzystać z funkcji obliczeniowych i ustawiać parametry pracy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

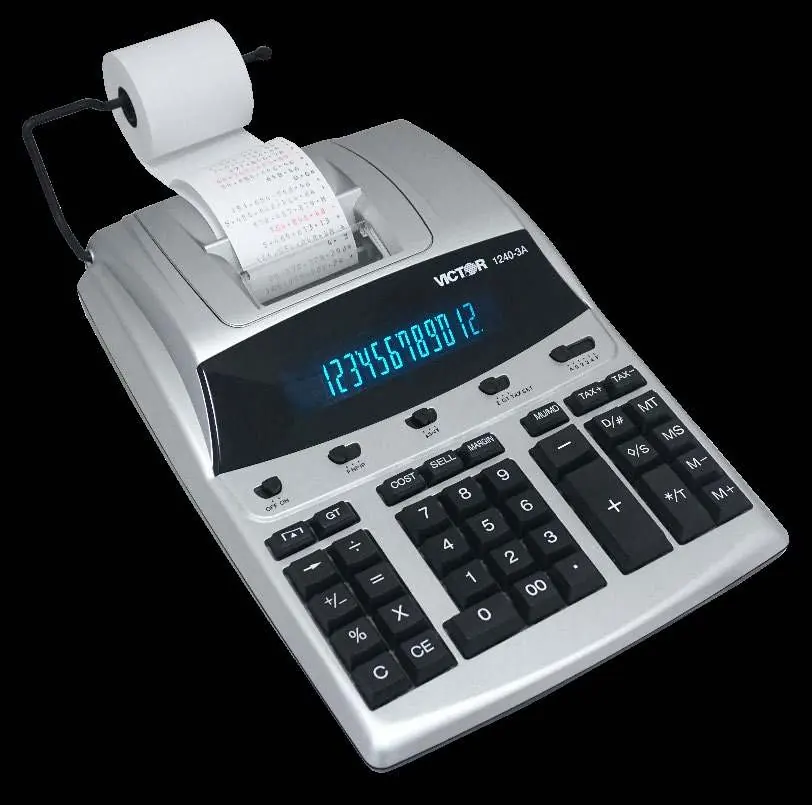

Kalkulator Victor 1240-3A to zaawansowane urządzenie biurowe z funkcją druku dwukolorowego. Przed rozpoczęciem pracy upewnij się, że urządzenie jest prawidłowo zasilane. Ostrzeżenie: Nigdy nie naciskaj klawiszy, gdy w drukarce nie ma papieru, a urządzenie jest włączone – może to trwale uszkodzić głowicę drukującą.
Przygotowanie do pracy
Urządzenie może być zasilane za pomocą zasilacza AC 6V DC lub 4 baterii typu AA (UM-3). Aby załadować papier:
- Umieść uchwyt na papier w odpowiedniej pozycji.
- Zainstaluj rolkę papieru na uchwytach.
- Wsuń koniec papieru do szczeliny drukarki.
- Naciśnij klawisz podawania papieru, aby wysunąć odpowiednią długość.
Wymiana taśmy barwiącej
Jeśli wydruk staje się słabo widoczny, należy wymienić taśmę:
- Wyłącz zasilanie urządzenia.
- Otwórz pokrywę drukarki.
- Wyjmij zużytą taśmę, pociągając ją do góry.
- Zainstaluj nową taśmę (czerwona strona powinna być skierowana do dołu), wykonując czynności w odwrotnej kolejności.
Obsługa i funkcje klawiszy
Kalkulator posiada przełączniki suwakowe do konfiguracji trybu pracy:
- P/NP/IP: Wybór trybu drukarki (P - włączona, NP - wyłączona, IP - licznik pozycji).
- A/0/2/3/4/F: Ustawienie miejsc dziesiętnych (A - księgowy, F - zmienny).
- SET/CAL: Przełączanie między trybem ustawień (np. podatku) a trybem obliczeń.
Klawisze specjalne obejmują funkcje pamięci (MS, MT, M+, M-), obliczenia podatkowe (TAX+, TAX-), marżę (MU/MD) oraz obliczenia procentowe.
Przykłady obliczeń
Urządzenie wspiera zaawansowane operacje, w tym:
- Obliczenia arytmetyczne: Podstawowe działania z użyciem pamięci.
- Obliczenia procentowe: Obliczanie procentu zmiany między dwiema wartościami.
- Obliczenia podatkowe: Możliwość zaprogramowania stawki podatku i szybkiego doliczania lub odliczania podatku od kwoty.
- Grand Total (GT): Sumowanie wyników poszczególnych operacji.
Dane techniczne
- Wyświetlacz: 12 cyfr, duży wyświetlacz LCD.
- Szybkość druku: 4.1 linii na sekundę.
- Papier: Szerokość 58mm (2 1/4 cala).
- Temperatura pracy: 0°C do 40°C.
- Wymiary: 320mm x 226mm x 70mm.
- Waga: 1650g.
Praktyczna pomoc
Typowe problemy
Słaby lub niewyraźny wydruk
Wymień taśmę barwiącą na nową.
Uszkodzenie głowicy drukującej
Nigdy nie naciskaj klawiszy, gdy w drukarce nie ma papieru, a urządzenie jest włączone.
Przed użyciem
- Sprawdź zasilanie (zasilacz 6V lub 4 baterie AA).
- Załaduj rolkę papieru o szerokości 58mm.
- Ustaw przełączniki trybu pracy (P/NP/IP, A/0/2/3/4/F, SET/CAL) zgodnie z potrzebami.
- Upewnij się, że taśma barwiąca jest poprawnie zainstalowana.
Parametry w praktyce
- Szybkość druku
- 4.1 linii na sekundę.
Ilustracje i schematy
- Fig. I: Pozycjonowanie uchwytów na papier.
- Fig. II: Wkładanie papieru do szczeliny drukarki.
- Fig. III: Otwieranie pokrywy drukarki w celu wymiany taśmy.
- Fig. IV: Wyjmowanie i instalacja rolki z taśmą barwiącą.
Zgodność modelu
- Używaj taśm barwiących typu Victor 7010.
- Urządzenie wymaga papieru o szerokości 58mm.
