Instrukcja montażu placu zabaw Vinci Play 0206S1
Kompletny przewodnik montażu i instalacji placu zabaw Vinci Play 0206S1. Sprawdź wymagania fundamentowe, listę części oraz kroki instalacji konstrukcji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

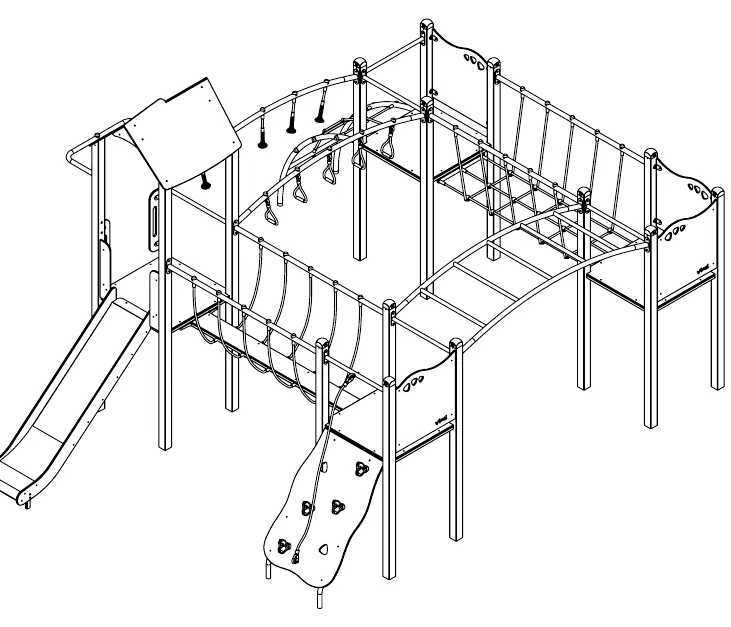

Instrukcja dotyczy montażu placu zabaw Vinci Play 0206S1. Do poprawnego montażu wymagane są dwie osoby oraz około 10 godzin pracy. Po wykonaniu fundamentów należy odczekać 48 godzin, aż beton całkowicie zwiąże, przed przystąpieniem do dalszych prac lub dopuszczeniem urządzenia do użytku.
Przygotowanie fundamentów

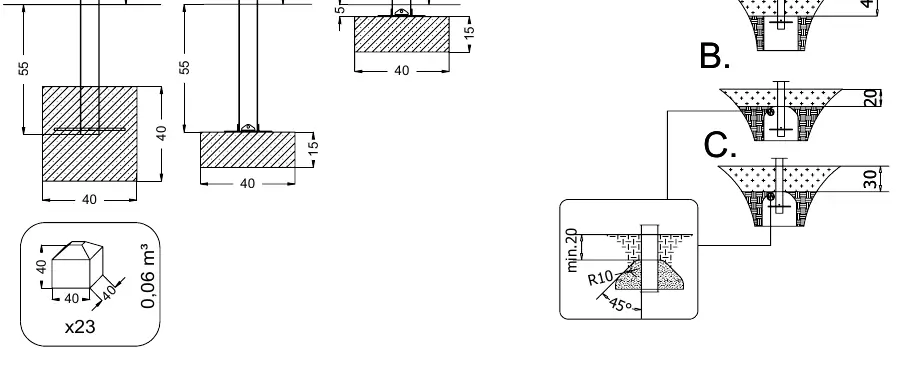

W zależności od warunków gruntowych, instrukcja przewiduje trzy typy fundamentów (K1, K2, K3). Każdy z nich wymaga odpowiedniego przygotowania wykopu i zalania betonem:
- K1: Standardowy fundament betonowy.
- K2: Fundament z kotwieniem.
- K3: Fundament płytki.
Szczegółowe wymiary wykopów oraz głębokości osadzenia słupów znajdują się na stronie 6 instrukcji. Należy pamiętać, że śruby i kotwy montażowe (M10x120, M8x120) nie są dołączone do zestawu.
Montaż konstrukcji
Proces montażu składa się z następujących etapów:
- Przygotowanie podłoża: Wyznaczenie punktów montażowych zgodnie z planem na stronie 5.
- Montaż słupów i platform: Łączenie głównych elementów konstrukcyjnych przy użyciu śrub E3 oraz łączników 022100.
- Instalacja elementów wyposażenia: Montaż zjeżdżalni, ścianek wspinaczkowych, drabinek i siatek.
- Zabezpieczenie połączeń: Wszystkie połączenia śrubowe muszą być dokręcone z wyczuciem, aby nie uszkodzić powłoki elementów.
Instalacja elementów wyposażenia
Podczas montażu akcesoriów takich jak zjeżdżalnie czy siatki, należy zwrócić uwagę na poprawne użycie dedykowanych łączników (np. E34, E35, E88). W przypadku elementów z płyt (PLYWOOD/HPL), należy stosować odpowiednie zestawy montażowe wskazane w instrukcji dla danego materiału.
Tabliczka znamionowa i konserwacja
Po zakończeniu montażu należy zainstalować tabliczkę znamionową (V001) w widocznym miejscu. Tabliczka zawiera kluczowe informacje o produkcie, w tym numer seryjny i rok produkcji, które są niezbędne w przypadku zgłoszeń serwisowych.
Informacje o producencie
Vinci Play
Praktyczna pomoc
Typowe problemy
Brak śrub montażowych w zestawie
Śruby M10x120 oraz M8x120 są oznaczone jako 'NOT INCLUDED' (nie dołączone) i należy je zakupić we własnym zakresie.
Uszkodzenia powłoki podczas montażu
Nie używaj nadmiernej siły przy dokręcaniu śrub. Używaj narzędzi ręcznych, unikaj wkrętarek udarowych, które mogą uszkodzić elementy.
Przed użyciem
- Sprawdź kompletność części zgodnie z listą na stronie 7.
- Przygotuj narzędzia: poziomica, łopata, wiertarka, klucze.
- Zapewnij 2 osoby do montażu.
- Odczekaj 48h na związanie betonu przed użytkowaniem.
- Upewnij się, że teren jest wyrównany i bezpieczny.
Ilustracje i schematy
- Strona 6: Szczegółowe wymiary fundamentów betonowych.
- Strona 8: Piktogramy poprawnego użycia narzędzi (dokręcanie ręczne, unikanie uszkodzeń).
- Strona 17: Instrukcja montażu tabliczki znamionowej.
Zgodność modelu
- Wymaga montażu na utwardzonym lub stabilnym podłożu zgodnie z wytycznymi dla fundamentów.
