Instrukcja obsługi namiotu uprawowego VIVOSUN 2-in-1 Series

Kompletny przewodnik montażu i konfiguracji namiotów uprawowych VIVOSUN z serii 2-in-1. Sprawdź instrukcję instalacji stelaża, konfiguracji wentylacji oraz specyfikację techniczną modeli VST-D325, VST-D436, VST-D548 i VST-D948.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instrukcja zawiera szczegółowe kroki montażu stelaża oraz konfiguracji wyposażenia dla namiotów uprawowych VIVOSUN serii 2-in-1 (modele VST-D325, VST-D436, VST-D548, VST-D948). str. 1, 7, 13

Najważniejsze czynności

Montaż stelaża str. 7, 8, 9, 10
Instalacja wentylacji str. 13

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
VST-D325	36"x24"x53"	Wymiary namiotu	str. 6
VST-D436	48"x36"x72"	Wymiary namiotu	str. 6
VST-D548	60"x48"x80"	Wymiary namiotu	str. 6
VST-D948	108"x48"x80"	Wymiary namiotu	str. 6

Gdzie szukać w PDF

Specyfikacja str. 6

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 7

Strona 13

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy namiotów uprawowych VIVOSUN z serii 2-in-1, obejmującej modele VST-D325, VST-D436, VST-D548 oraz VST-D948. Dokument zawiera szczegółowe wytyczne dotyczące montażu stelaża, konfiguracji wyposażenia oraz specyfikację techniczną poszczególnych modeli. Przed przystąpieniem do montażu należy upewnić się, że wszystkie elementy zestawu są zgodne z listą zawartą w instrukcji.

Zawartość zestawu

W zależności od modelu, zestaw zawiera:

Poszycie namiotu (Tent Coat)
Tace podłogowe (Floor Trays)
Paski do filtrów (Filter Straps)
Rurki stelaża (Frame Poles) i belki sufitowe (Ceiling Bars)
Łączniki (Corner Supports, Four-way/Three-way Connectors)
Przegrodę namiotu (Tent Divider Cloth)
Półkę (Shelf)

Montaż stelaża

Montaż przebiega w kilku etapach, które różnią się w zależności od modelu (VST-D325/D436/D548 vs VST-D948):

Podstawa: Połącz rurki stelaża z łącznikami narożnymi i czterodrożnymi, aby utworzyć ramę podstawy.
Konstrukcja pionowa: Zamontuj pionowe rurki stelaża w łącznikach podstawy.
Góra: Zamontuj górne łączniki i rurki, tworząc szkielet dachu.
Poszycie: Rozepnij poszycie namiotu i umieść wewnątrz złożony stelaż, upewniając się, że rogi są dobrze dopasowane.
Wykończenie: Zamontuj belki sufitowe, tace podłogowe, półkę oraz przegrodę namiotu zgodnie z instrukcją dla danego modelu. Na koniec zamknij zamki błyskawiczne poszycia.

Konfiguracja wyposażenia

Namiot posiada otwory wentylacyjne i wloty powietrza:

Wentylacja: Zainstaluj przewody wentylacyjne w odpowiednich otworach, używając ściągaczy do ich zabezpieczenia.
Wentylator kanałowy: Może być używany jako wyciągowy (montowany na górze) lub nawiewny (montowany na dole).
Oświetlenie: Wybierz odpowiednie oświetlenie uprawowe i zawieś je na belkach sufitowych za pomocą wieszaków linowych, dostosowując wysokość do potrzeb roślin.

Gwarancja

VIVOSUN zapewnia roczną gwarancję na wady fabryczne namiotów zakupionych bezpośrednio od producenta lub autoryzowanych dealerów. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania, nadużycia lub normalnego zużycia.

Praktyczna pomoc

Typowe problemy

Trudności z dopasowaniem poszycia namiotu

Upewnij się, że stelaż jest poprawnie złożony, a wszystkie rurki są całkowicie dociśnięte do łączników. Sprawdź, czy rogi poszycia pokrywają się z rogami stelaża.

Nieszczelności w otworach wentylacyjnych

Użyj wbudowanych ściągaczy (cinches) po obu stronach otworu, aby mocno zabezpieczyć przewód wentylacyjny.

Przed użyciem

Sprawdź kompletność części zgodnie z listą dla Twojego modelu (strony 4-5).
Przygotuj czyste i równe podłoże do montażu.
Upewnij się, że masz odpowiednie oświetlenie i wentylację dopasowaną do rozmiaru namiotu.
Zidentyfikuj typy rurek (A, B, C, D, E, F, G) przed rozpoczęciem montażu.

Parametry w praktyce

600D Oxford Nylon: Wytrzymały materiał zewnętrzny zapewniający trwałość i blokowanie światła.
SBS Double-Covered Zippers: Podwójnie kryte zamki błyskawiczne zapewniające szczelność świetlną.

Ilustracje i schematy

Schematy montażu (strony 7-12) pokazują dokładną kolejność łączenia rurek z łącznikami (oznaczonymi numerami 4, 5, 6).

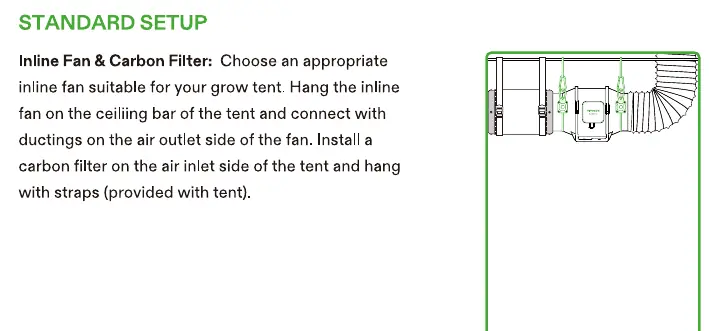

Rysunki na stronie 13 ilustrują prawidłowy montaż wentylatora kanałowego i filtra węglowego.

Zgodność modelu

Modele VST-D325, VST-D436, VST-D548 mają wspólny schemat montażu.
Model VST-D948 posiada dedykowany schemat montażu ze względu na większe wymiary.
