Vogel's 062.287X Business & VC Trolley
Profesjonalny wózek mobilny Vogel's 062.287X z elektryczną regulacją wysokości, przeznaczony do bezpiecznego montażu dużych ekranów i systemów wideokonferencyjnych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Vogel's 062.287X to zaawansowany wózek biznesowy i wideokonferencyjny, wyposażony w system elektrycznej regulacji wysokości. Produkt został zaprojektowany z myślą o stabilności i bezpieczeństwie podczas prezentacji oraz spotkań. Solidna konstrukcja pozwala na montaż ekranów o przekątnej od 55 do 86 cali, zapewniając płynną zmianę wysokości w zakresie 660 mm.
Bezpieczeństwo i użytkowanie
Przed przystąpieniem do montażu należy upewnić się, że podłoże oraz konstrukcja wózka są w stanie utrzymać pięciokrotność łącznej wagi sprzętu. Maksymalne obciążenie wózka wynosi 100 kg. Ważne: Nigdy nie należy umieszczać zabawek ani pilotów na urządzeniu, ponieważ może to zachęcić dzieci do wspinania się, co grozi przewróceniem wózka. Urządzenie powinno być obsługiwane wyłącznie przez osoby dorosłe lub dzieci powyżej szóstego roku życia pod nadzorem.
Uruchomienie i obsługa
Wózek wymaga podłączenia do zasilania 230V. Przed transportem należy zawsze odłączyć wtyczkę z gniazdka, zablokować hamulce kół i obniżyć ekran do najniższej pozycji. Podczas przemieszczania wózka wymagana jest obecność dwóch osób. W przypadku problemów z działaniem elektrycznego podnośnika, instrukcja przewiduje procedurę resetowania skrzynki sterowniczej poprzez przytrzymanie przycisku obniżania przez 30 sekund.
Konserwacja i utylizacja
Produkt nie zawiera części serwisowanych przez użytkownika. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel. Wózek posiada podwójną izolację, co oznacza, że nie wymaga dodatkowego uziemienia. Należy regularnie sprawdzać stabilność połączeń oraz stan kabli zasilających. W przypadku uszkodzenia przewodu lub wózka, należy niezwłocznie zaprzestać użytkowania i skontaktować się z serwisem.
Praktyczna pomoc
Typowe problemy

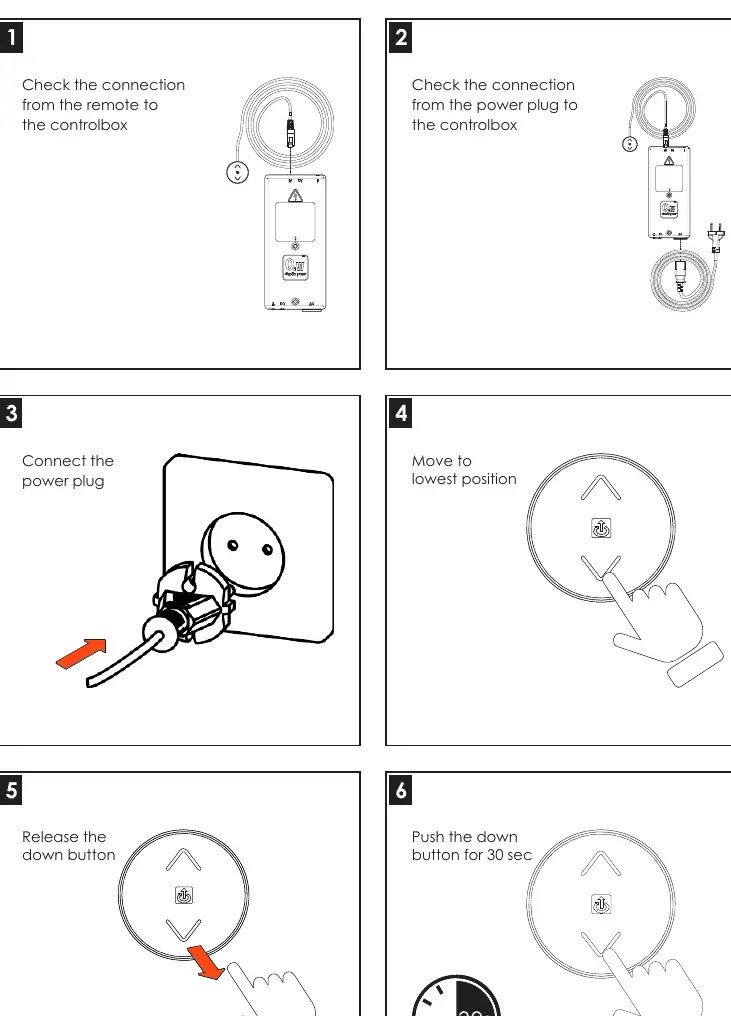

Wykonaj reset skrzynki sterowniczej: podłącz zasilanie, opuść ekran do najniższej pozycji, a następnie przytrzymaj przycisk obniżania przez 30 sekund.
Sprawdź, czy waga sprzętu nie przekracza 100 kg oraz czy hamulce kół są prawidłowo zablokowane.
Przed użyciem
- Sprawdź, czy podłoże wytrzyma pięciokrotność wagi zestawu.
- Upewnij się, że wtyczka zasilania jest łatwo dostępna.
- Sprawdź, czy odległość między ramą kół a dołem ekranu wynosi min. 35 mm.
- Upewnij się, że wszystkie kable są zabezpieczone.
- Zablokuj hamulce kół przed rozpoczęciem użytkowania.
Parametry w praktyce
- Power supply
- Wózek wymaga zasilania sieciowego 100-240V ~ 50/60Hz.
Ilustracje i schematy

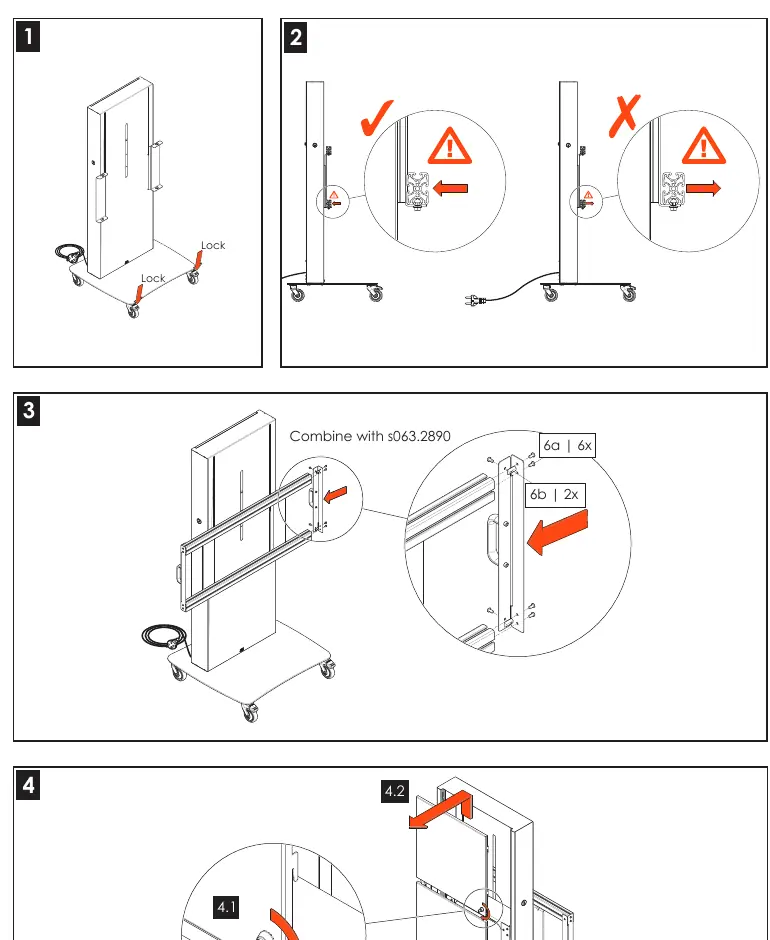

- Schemat montażu pokazuje sposób łączenia wózka z opcjonalnym adapterem S063.2890.
- Diagram okablowania RJ45 wyjaśnia przypisanie kolorów przewodów do funkcji sterowania (góra/dół).
- Rysunki techniczne wskazują punkty wejścia kabli oraz haki z odciążeniem naciągu.
Zgodność modelu
- Kompatybilny z ekranami 55-86 cali (zależnie od konfiguracji).
- Wymaga dedykowanych interfejsów montażowych (np. VESA 1000x400 lub 2000x400).
- Współpracuje z systemami Cisco Webex Board Pro.
