Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, instalacji oraz okablowania głośnika VOID Arclite. Urządzenie jest dwudrożnym, aktywnym głośnikiem punktowym, przeznaczonym do zastosowań profesjonalnych (touring). Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi wysokiego poziomu ciśnienia akustycznego oraz wymogami dotyczącymi montażu podwieszanego.
Opis urządzenia
Arclite to głośnik zaprojektowany do współpracy z subwooferami Arcline 218 i 118. Charakteryzuje się możliwością tworzenia układów (arrayable) w konfiguracjach pionowych i poziomych. Wyposażony jest w dwa złącza NL4 speakON z funkcją link out.
Dane techniczne
- Pasmo przenoszenia: 45 Hz - 18 kHz (+/- 3 dB)
- Moc (LF): 1000 W (impedancja 8 Ohm)
- Moc (MHF): 190 W (impedancja 16 Ohm)
- Maksymalny poziom wyjściowy: 133 dB (ciągły), 139 dB (szczytowy)
- Konfiguracja przetworników: 1x 15 cali LF, 1x 4 cale MF, 1x 2.5 cala HF

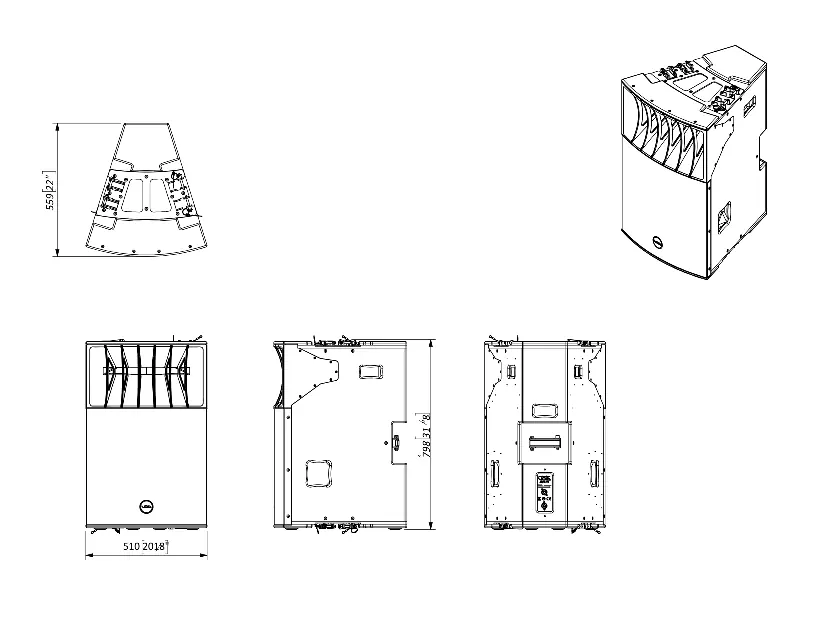

- Wymiary: 793 mm x 510 mm x 559 mm
- Waga: 44 kg
Okablowanie
Do instalacji stałych zaleca się stosowanie kabli typu LSZH (Low Smoke Zero Halogen) z miedzi beztlenowej (OFC). Instrukcja zawiera szczegółowe schematy połączeń dla wzmacniaczy serii Bias (D1, Q1, Q1.5, Q2, Q3, Q5), wskazując odpowiednie piny dla sekcji LF oraz MHF.
Montaż i instalacja
Instalacja powinna być przeprowadzana wyłącznie przez wykwalifikowany personel. W przypadku montażu w układzie poziomym (Horizontal Array) wymagane są akcesoria: IT4310 (Vertical Fly Bar Assembly) oraz IT4165 (Top and Bottom Rigging Assy). Procedura obejmuje usunięcie paneli wypełniających, montaż płyt olinowania za pomocą śrub M6 oraz łączenie sąsiednich obudów za pomocą szybkozłączek i pinów zabezpieczających.
Serwis i konserwacja
Urządzenie nie zawiera części serwisowalnych przez użytkownika. W przypadku awarii należy skontaktować się z dealerem w celu uzyskania numeru autoryzacji zwrotu (R.A.N.). Sprzęt należy wysyłać w oryginalnym opakowaniu z dołączonym opisem usterki.
Praktyczna pomoc
Typowe problemy
Należy niezwłocznie poinformować firmę przewozową oraz dealera przed podpisaniem odbioru przesyłki.
Należy uzyskać numer R.A.N. od dealera i dołączyć szczegółowy opis usterki do przesyłki; nie wysyłać akcesoriów ani kabli, chyba że zostaną o to poproszeni.
Przed użyciem
- Sprawdź przesyłkę pod kątem uszkodzeń transportowych.
- Upewnij się, że powierzchnia montażowa jest stabilna i wolna od zanieczyszczeń.
- Zweryfikuj zgodność wzmacniacza z impedancją głośnika (LF 8 Ohm, MHF 16 Ohm).
- Używaj wyłącznie akcesoriów montażowych zatwierdzonych przez Void Acoustics.
- Zapewnij dodatkowe zabezpieczenia (secondary safeties) przy montażu podwieszanym.
Parametry w praktyce
- Moc LF 1000 W / MHF 190 W
- Wartości mocy AES dla poszczególnych sekcji głośnika.
- Impedancja nominalna
- Wartości 8 Ohm dla LF i 16 Ohm dla MHF wymagane do poprawnego doboru wzmacniacza.

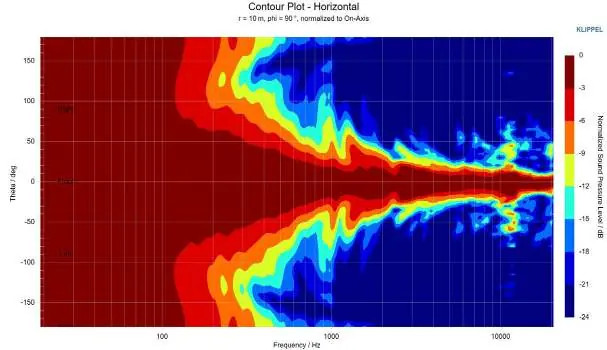

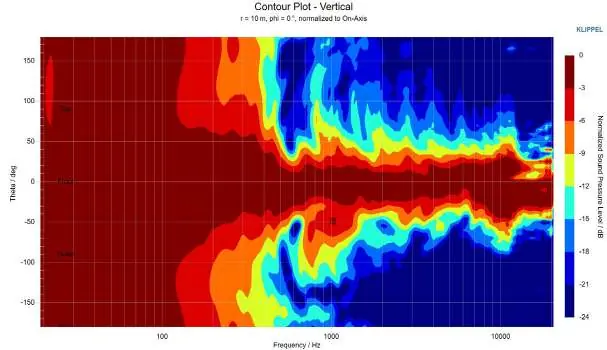

- Dispersion 35° H x 60° V
- Kąty rozproszenia dźwięku w poziomie i pionie.
Ilustracje i schematy
- Rysunek 4.1: Schemat okablowania wewnętrznego z podziałem na sekcje LF i MHF.
- Rysunek 5.1-5.15: Szczegółowa sekwencja montażu głośników w układzie poziomym (Horizontal Array).
Zgodność modelu
- Zaprojektowany do współpracy z subwooferami Arcline 218 i 118.
- Kompatybilny ze wzmacniaczami serii Bias (D1, Q1, Q1.5, Q2, Q3, Q5).
