Instrukcja części i schemat budowy krajalnicy Vollrath 13" 120V
Przewodnik po częściach zamiennych i schemat budowy krajalnicy elektrycznej Vollrath 13" 120V. Znajdź numery katalogowe elementów, zobacz rozstrzelony widok urządzenia i zidentyfikuj komponenty niezbędne do konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o dokumencie
Niniejszy dokument jest oficjalną listą części zamiennych oraz schematem budowy (exploded view) dla krajalnicy elektrycznej Vollrath 13" 120V. Służy on do identyfikacji komponentów urządzenia w celach serwisowych, naprawczych oraz konserwacyjnych. Dokument nie zawiera instrukcji obsługi, zasad bezpieczeństwa ani procedur czyszczenia.
Jak korzystać z listy części
Aby zidentyfikować potrzebną część, należy:
- Odszukać element na schematach rozstrzelonych (strony 2-5).
- Odczytać numer pozycji (ITEM NO.) przypisany do danego elementu na rysunku.
- Znaleźć odpowiadający numer pozycji w tabeli na stronie 1.
- Odczytać numer katalogowy (PART NUMBER) oraz opis części, aby zamówić właściwy komponent.

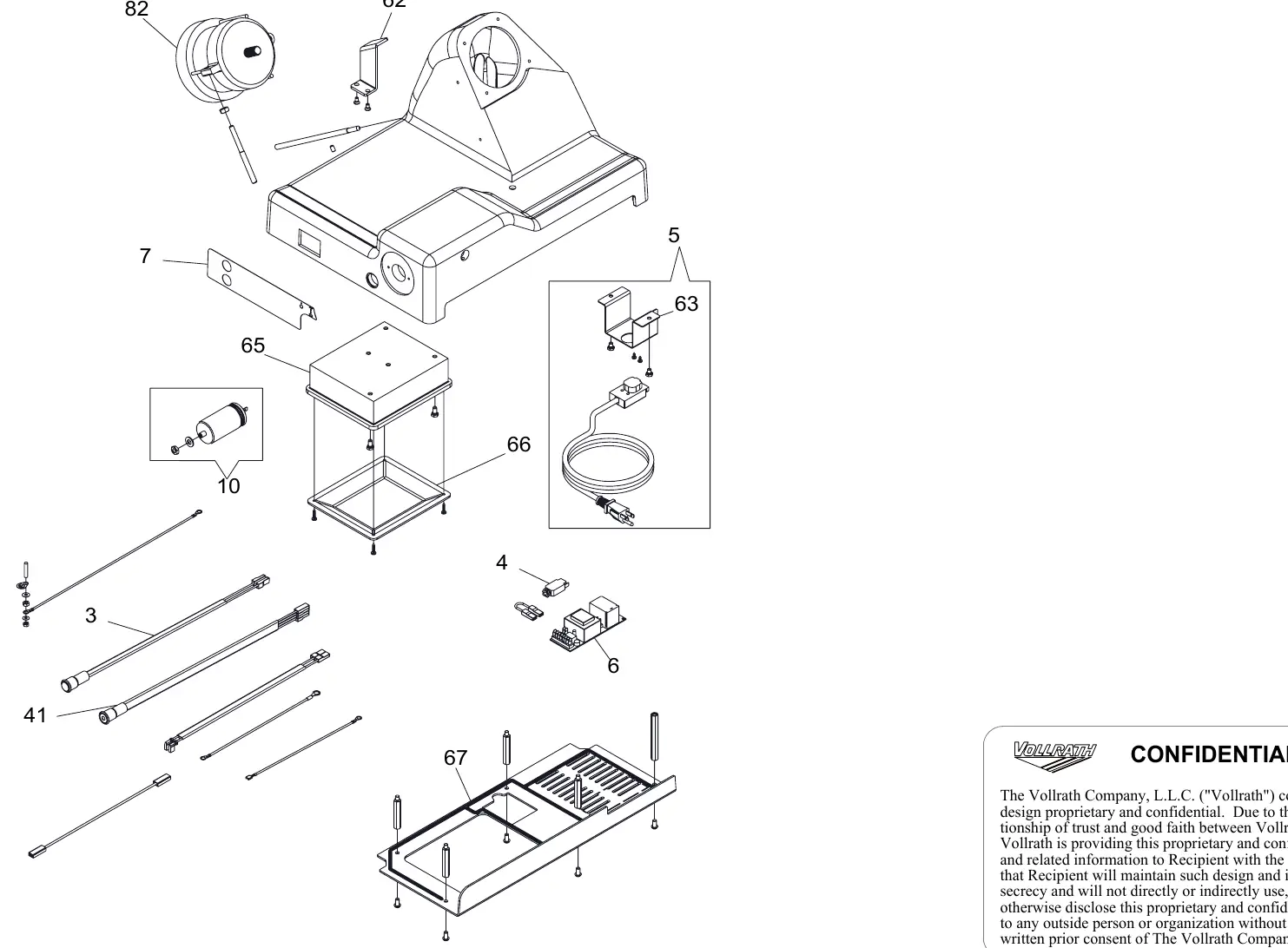

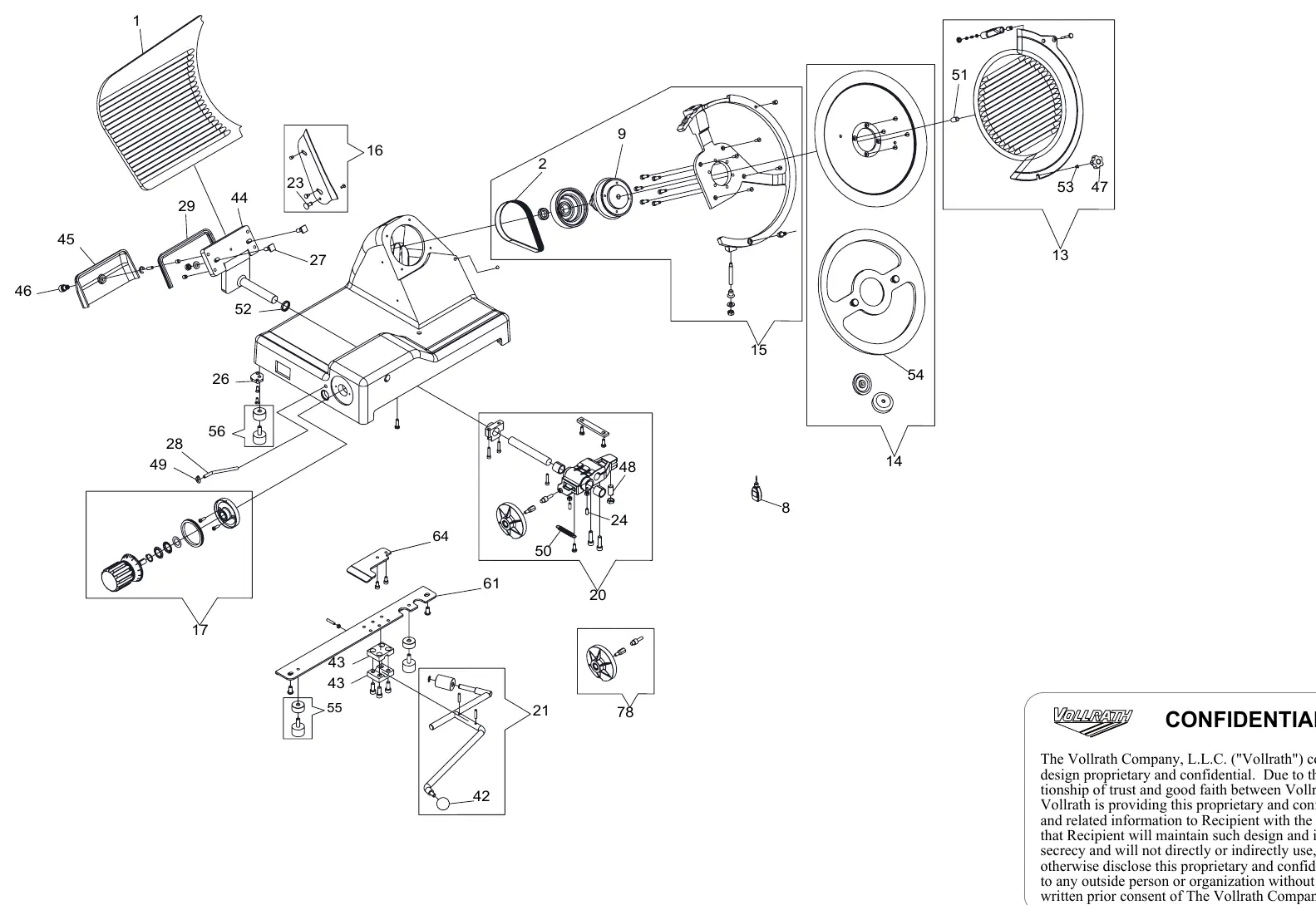

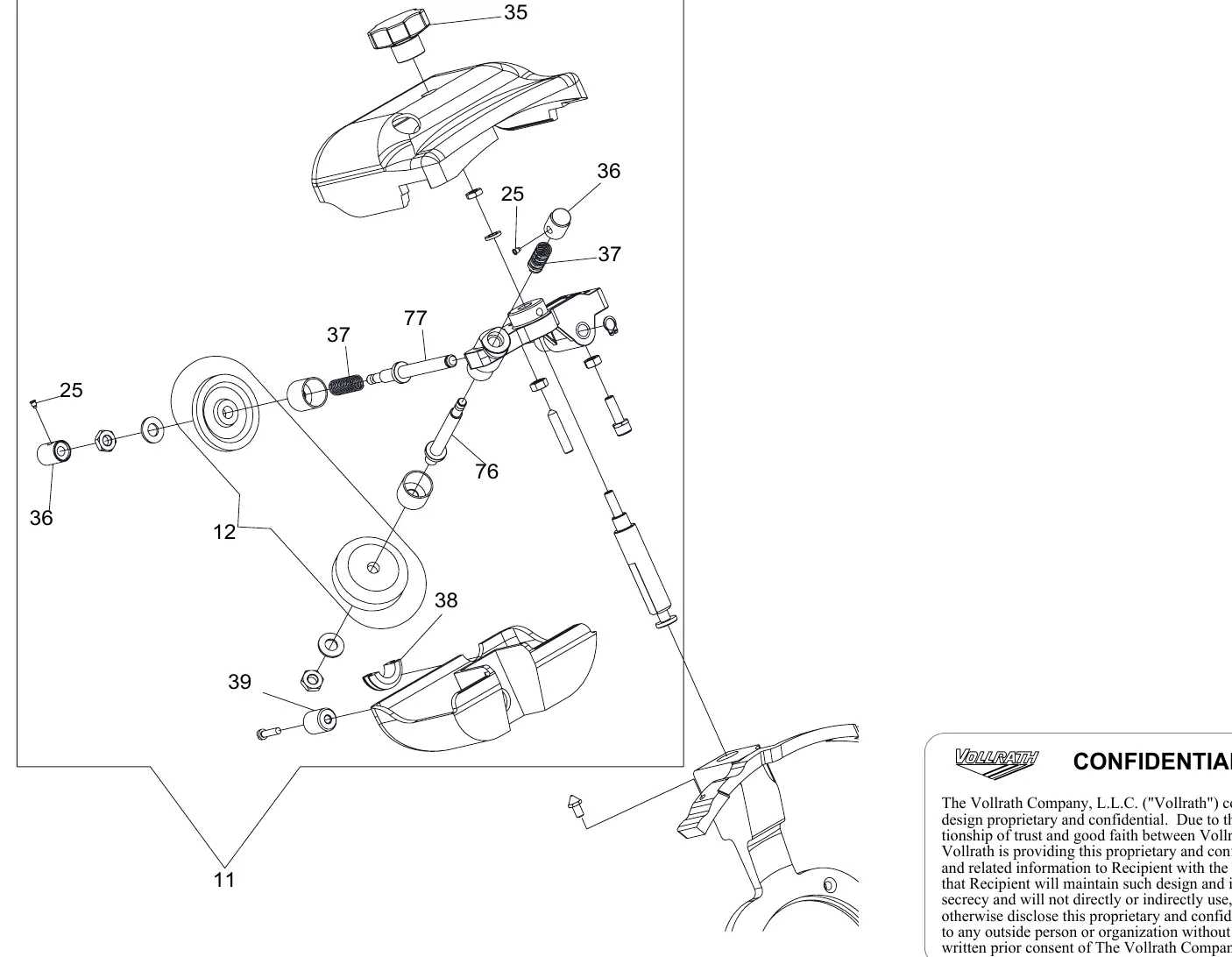

Schematy budowy
Dokument zawiera szczegółowe rysunki techniczne przedstawiające rozłożenie urządzenia na poszczególne podzespoły. Rysunki ułatwiają zrozumienie konstrukcji krajalnicy oraz poprawne umiejscowienie śrub, uszczelek, pokręteł i innych elementów mechanicznych. Każdy element na rysunku jest oznaczony numerem, który odnosi się bezpośrednio do tabeli części zamiennych.
Informacje o producencie
The Vollrath Company, LLC
Praktyczna pomoc
Typowe problemy
Użyj numeru pozycji (ITEM NO.) ze schematu, aby znaleźć dokładny numer części (PART NUMBER) w tabeli na pierwszej stronie.
Użyj numeru katalogowego (PART NUMBER) z tabeli, aby upewnić się, że zamawiasz właściwy komponent do modelu 120V.
Przed użyciem
- Sprawdź, czy posiadasz odpowiedni numer katalogowy części przed złożeniem zamówienia.
- Upewnij się, że urządzenie jest odłączone od zasilania przed przystąpieniem do jakichkolwiek prac serwisowych.
- Porównaj wizualnie uszkodzoną część ze schematem, aby potwierdzić jej identyfikację.
