Instrukcja obsługi ładowarki słonecznej Voltcraft VC-SP 120W
Szybki przewodnik po ładowarce słonecznej Voltcraft VC-SP 120W. Dowiedz się, jak poprawnie podłączyć urządzenie, ustawić panele dla maksymalnej wydajności, łączyć panele szeregowo oraz jak dbać o sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ładowarka słoneczna Voltcraft VC-SP 120W służy do mobilnego generowania energii elektrycznej. Urządzenie posiada stopień ochrony IP65, co oznacza odporność na pył i strumienie wody o niskim ciśnieniu. Produkt jest przeznaczony do użytku na zewnątrz, jednak nie wolno go zanurzać w wodzie. Maksymalna wydajność osiągana jest przy ustawieniu paneli pod kątem 90° względem promieni słonecznych.
Opis urządzenia
Urządzenie składa się z rozkładanych paneli słonecznych, złączy MC4 (gniazdo i wtyk) oraz stojaków z elastycznymi taśmami do regulacji kąta nachylenia. Panele można składać w celu łatwiejszego transportu.
Instalacja i przygotowanie
Aby rozpocząć korzystanie z ładowarki, należy wyjąć ją z torby transportowej, rozłożyć panele oraz rozłożyć stojaki. Panele należy ustawić w miejscu bezpośrednio nasłonecznionym. Kąt nachylenia paneli można regulować za pomocą elastycznej taśmy, aby uzyskać optymalny kąt padania światła (90°).
Podłączanie urządzenia
W celu bezpośredniego ładowania stacji zasilania lub innego urządzenia elektrycznego, należy połączyć złącza MC4 kabla z odpowiednimi złączami na ładowarce, a następnie podłączyć wtyczkę kabla do ładowanego urządzenia. Należy zawsze sprawdzać instrukcję obsługi urządzenia ładowanego.
Łączenie szeregowe
Istnieje możliwość zwiększenia mocy wyjściowej poprzez połączenie szeregowe maksymalnie dwóch ładowarek tego samego typu. W tym celu należy połączyć wtyk MC4 pierwszej ładowarki z gniazdem MC4 drugiej ładowarki, a następnie wykorzystać wolne złącza do podłączenia kabla zasilającego.
Czyszczenie i konserwacja
Powierzchnię paneli należy regularnie czyścić miękką, wilgotną ściereczką, aby zapobiec spadkowi wydajności. Nie należy używać agresywnych środków czyszczących, alkoholu ani rozpuszczalników chemicznych. Urządzenia nie wolno zanurzać w wodzie ani czyścić myjkami ciśnieniowymi.
Rozwiązywanie problemów
W przypadku braku generowania prądu należy sprawdzić poprawność połączeń wszystkich kabli. Jeśli wydajność jest niska, należy upewnić się, że panele są skierowane bezpośrednio na słońce, nie są zacienione oraz są czyste.
Dane techniczne
Moc znamionowa wynosi 120 W. Napięcie robocze to 19,4 V, a prąd roboczy 6,18 A. Urządzenie posiada złącza XT60, DC7909, DC6530, DC35135, Anderson oraz DC5521. Wymiary po rozłożeniu to 1548 x 505 x 4 mm, a waga wynosi 4,64 kg.
Praktyczna pomoc
Typowe problemy
Brak generowania prądu
Sprawdź, czy wszystkie kable są poprawnie i pewnie podłączone.
Niska wydajność ładowania
Upewnij się, że panele są skierowane bezpośrednio na słońce, nie są zacienione i są czyste.
Przed użyciem
- Sprawdź, czy kabel nie jest uszkodzony, zagięty lub przyciśnięty.
- Upewnij się, że panele są rozłożone na stabilnej powierzchni.
- Sprawdź, czy złącza MC4 są czyste i suche.
- Upewnij się, że urządzenie, które chcesz ładować, jest kompatybilne z parametrami ładowarki.
Parametry w praktyce
- Moc znamionowa (120 W)
- Maksymalna moc wyjściowa panelu w optymalnych warunkach nasłonecznienia.
- Napięcie robocze (19,4 V)
- Nominalne napięcie wyjściowe panelu podczas pracy.

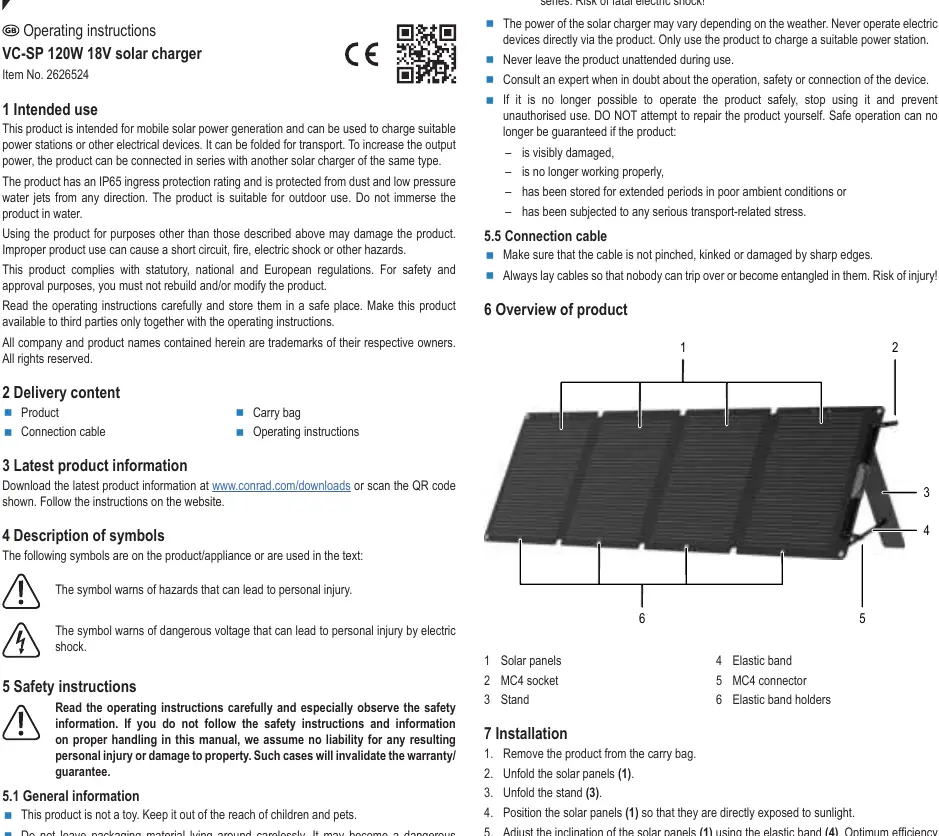

Ilustracje i schematy
- Panele słoneczne (1) - główne elementy generujące energię.
- Złącza MC4 (2, 5) - służą do podłączania kabli i łączenia paneli.
- Stojak (3) - umożliwia ustawienie paneli pod kątem.
- Elastyczna taśma (4) - służy do regulacji kąta nachylenia paneli.
Zgodność modelu
- Można łączyć szeregowo maksymalnie dwa takie same panele.
- Przeznaczone do ładowania stacji zasilania i innych urządzeń elektrycznych.
